10
DEUTSCH

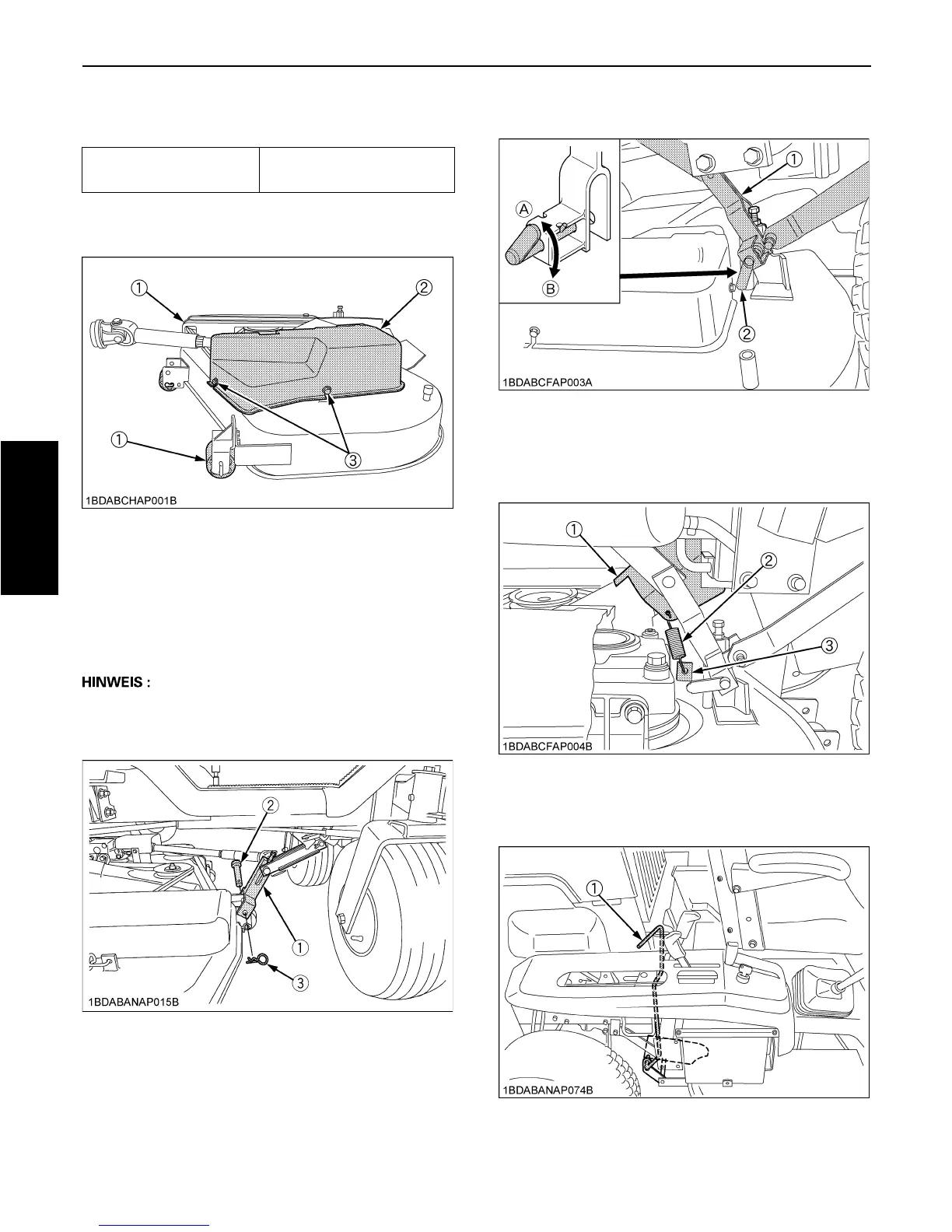

BEinbau des Mähwerks
1. Die Gelenkwelle mit einer Schraube befestigen.
[Nur 42 Zoll]
2. Die Führungsrollen einstellen, dann die
Mähwerkabdeckung mit Schrauben befestigen.
3. Die Vorderräder nach rechts drehen und den Mäher
von der rechten Maschineseite her hineinschieben.
4. Die vordere Verbindung mit dem Gabelkopfbolzen und
dem Einraststift am Mäherdeck befestigen.
A Sicherstellen, daß sich die Auswurfschütte des
Mäherdecks innerhalb des Schachts befindet.
Andernfalls kann der Schacht beim Anheben des
Mähers beschädigt werden.
5. Die Stange der Verbindung (1) mit dem Mäherarm (2)
ausrichten. Beide Teile auf beiden Seiten verriegeln.
[Nur GZD15]
6. Die Feder (2), welche an der Schachtabdeckung (1)
hängt, in die Strebe (3) des Mäherdecks einhaken.
7. Der Einlassreinigerhebel am Mäherdeck anbringen.
Anzugsdrehmoment
23,5 bis 27,5 N-m
(2,4 bis 2,8 kgf-m)
(1) Führungsrolle
(2) Mähwerkabdeckung
(3) Schraube
(1) Vordere Verbindung
(2) Gabelkopfbolzen
(3) Einraststift
(1) Verbindung
(2) Mäherarm
(A) Entriegeln
(B) Verriegeln
(1) Schachtabdeckung
(2) Feder
(3) Strebe
(1) Einlassreinigerhebel
