Assemblaggio
Tritacarne
➀

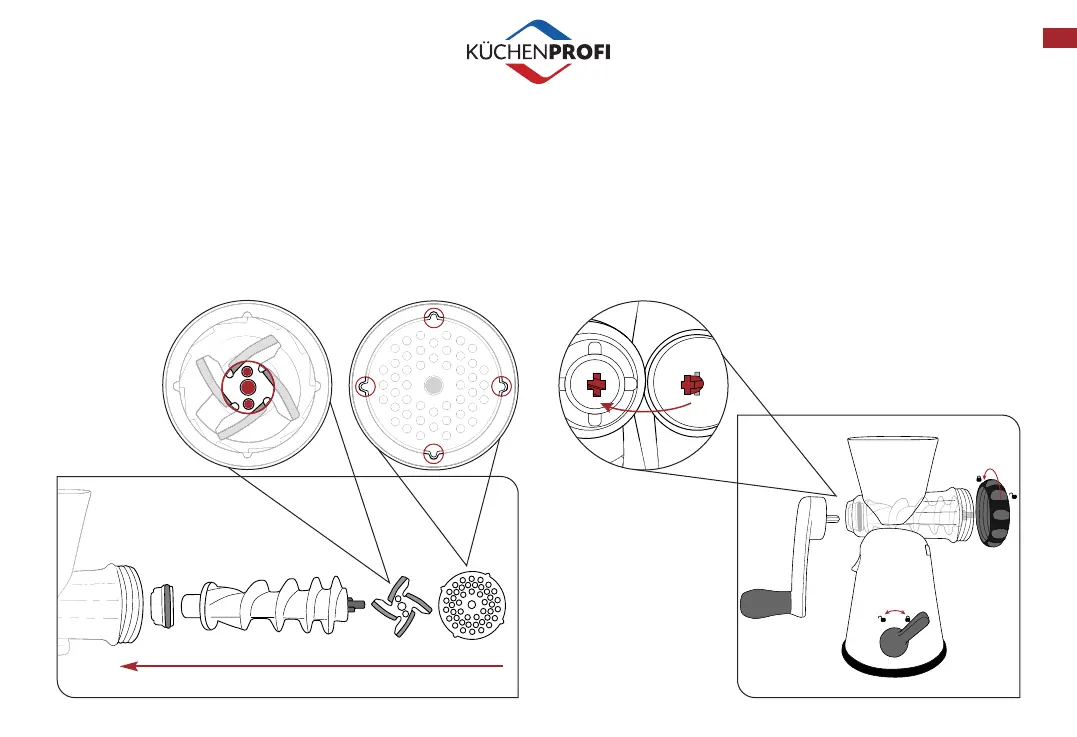

Assemblare il tritacarne come illustrato nella Figura A. Fare
attenzione che
· i 3 perni della coclea e il lato affilato della lama siano rivolti in
avanti.
· il disco forato sia inserito tenendo presenti le cavità nella scocca.
➁ Quindi avvitare l'anello di fissaggio di alcuni giri in senso orario. Per
un funzionamento perfetto l'anello di fissaggio deve essere serrato
soltanto finché la coclea gira ancora agevolmente e non tocca la
lama.
➂ Inserire la manovella.
➀
➁
➂
Fig. A
