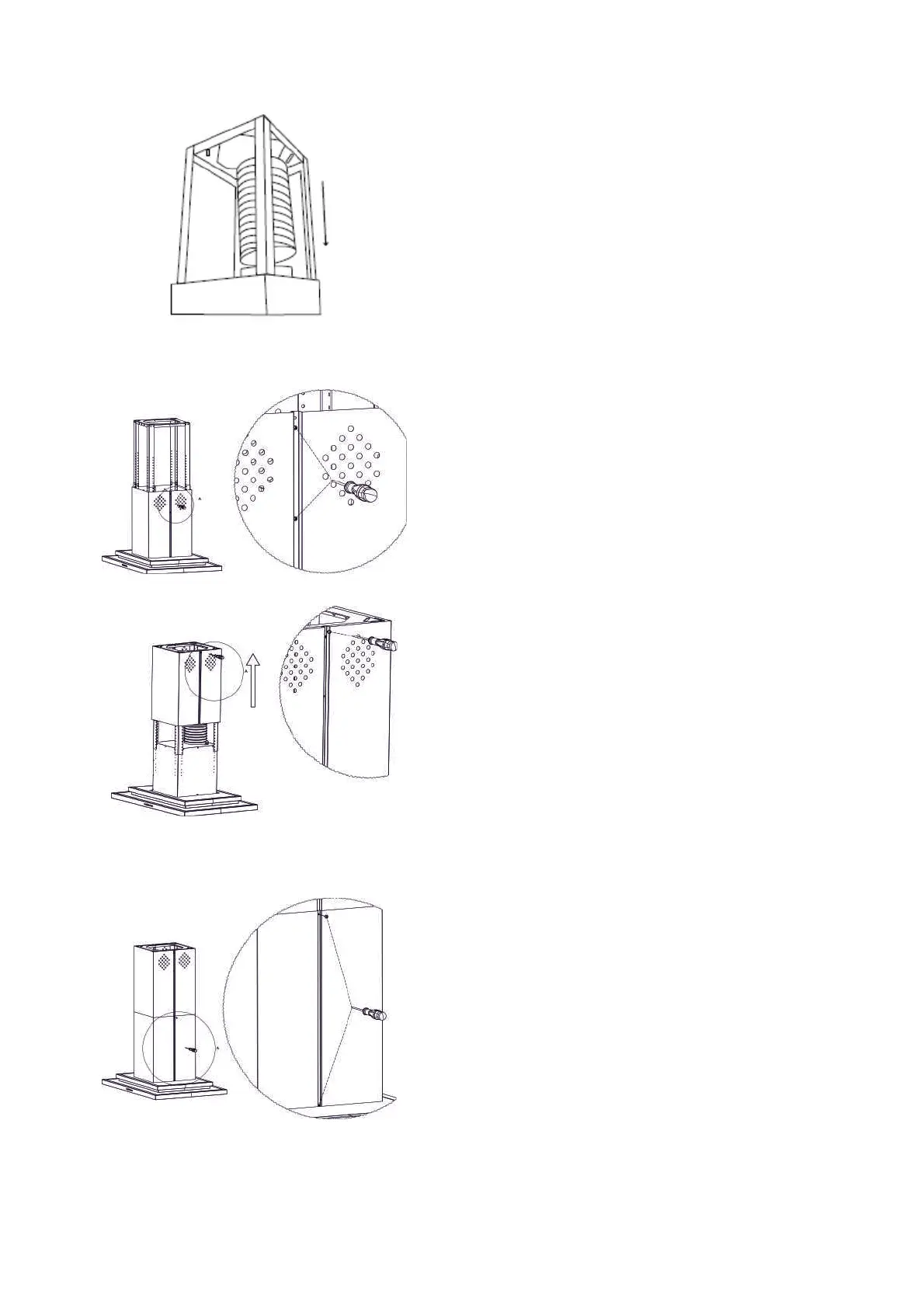

Befestigung des Aluminiumrohres
Ein Ende des Aluminiumrohres muss am Küchenabzug
und die andere am Kunststoffabzug der
Dunstabzugshaube befestigt werden.
Sie können in diesem Stadium bei Bedarf das
Reduzierrohr (F) verwenden. Achten Sie darauf, dass die
Verbindung fest genug ist, dass sie sich nicht löst, wenn
die Dunstabzugshaube auf höchster Stufe arbeitet.
Befestigen Sie das Rohr zu diesem Zweck mit der Schelle
(L).
Nachdem das Rohr befestigt ist, montieren Sie den
elektrischen Anschluss und beginnen Sie mit der
Montage der Blechschächte.
Verschrauben der inneren Blechschächte
Verschrauben Sie die inneren Blechschächte mit 3,9 x
6,5 (J) Schrauben auf die Dunstabzugshaube.
Befestigen des inneren Blechschachts am
Deckenanschlussblech
Heben Sie den montierten Blechschacht an und
verschrauben Sie sie mit 4 x 8 Schrauben (K) am
Deckenanschlussblech.
Verschrauben der äußeren Blechschächte
Montieren Sie abschließend den äußeren Blechschacht
mit 3,9 x 6,5 Schrauben (J) am Deckenanschlussblech auf
das Produkt.
