7-1. Monte o Motor com o tubo do eixo

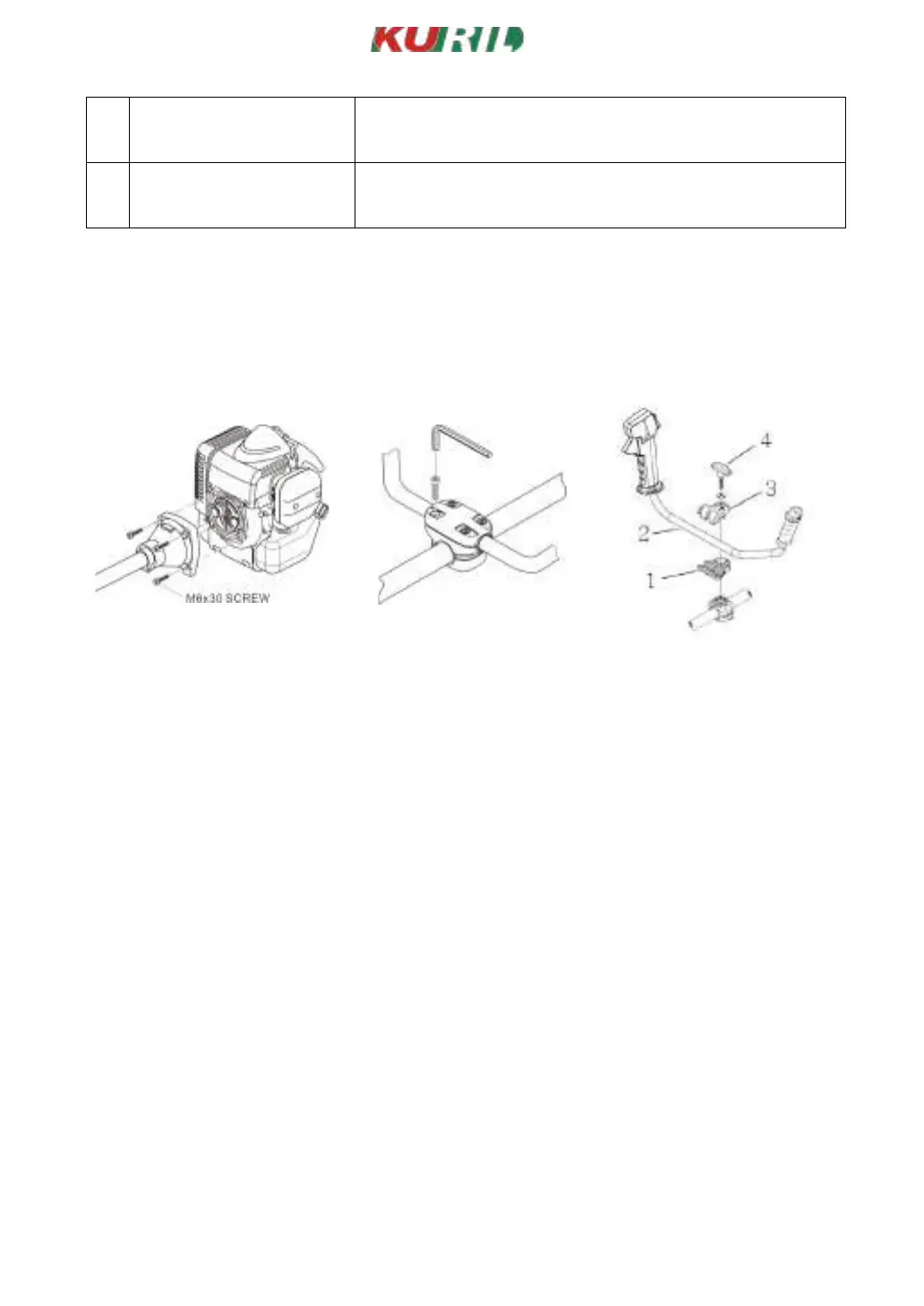

1. Coloque o motor e o tubo do eixo no chão, depois comece a montagem. Fig.1
2. Aperte bem os parafusos M6x30 para evitar que fique solto.
7-2. Manípulos duplos
K828 Tipo padrão
1. Insira os manípulos direito e esquerdo na Junta do Manípulo A uniformemente. Fig.2A
2. Ajuste a junta do manípulo na posição mais confortável para o utilizador.
3. Ajuste o manípulo no ângulo adequado.
4. Aperte bem os parafusos.
K828 Tipo de rotação
1. Coloque a junta do manípulo (1), depois, coloque o Manípulo de Uma União (2), alinhado com a junta do manípulo (3),
uniformemente. Depois, Aparafuse com força no parafuso da maçaneta (4) para temperar o suporte da barra do
manípulo Fig.2B
2. Ajuste o manípulo no ângulo adequado.
3. Para apertar o parafuso da maçaneta com força.
7-3. Montagem da proteção do acessório de corte
1. Insira os parafusos nos orifícios na proteção adicional e aperte as porcas com anilhas da proteção.
2. Coloque a proteção do suporte, e cubra o suporte nesta ordem, conforme demonstrado na Fig.3
3. Insira os parafusos do suporte da cobertura nos orifícios através das anilhas de mola e, depois, aperte os parafusos.
Fig.3
7-4. Montagem do fio do acelerador
1. Passe o fio do acelerador através e ajuste o parafuso. Fig.4
2. Mova a articulação do carburador na direção do acessório.
3. Coloque a ponta (porção mais espessa) do fio do acelerador no orifício de terra na articulação.
4. Coloque a ponta do fio do acelerador do gatilho do acelerador para cortar na ponta do fio do acelerador do motor.
Fig.5
