9
15
注意して組立てる所。
Pay close attention here!
16
船体
Hull
プロポ
Radio
プロポ
Radio
14
40x10mm
10x20mm
サーボのつぎ目まわりに京商製防水クリア
テープ（No.94752￥450）又はビニール
テープを貼り、コードの出口にシリコンシ
ール剤を塗っておくとより防水効果が向上
します。
Double-sided Tape
両面テープ
Double-sided Tape
両面テープ
Speed control servo
Supplied with the servo
サーボ付属
34
35
36
37
37
37
35
35
40mm
10mm
10mm
10mm
Double-sided Tape
Cut off as above. The rest is used at
process .
カットする。残りは で使用。
両面テープ
Servo
サーボ
17
17
20mm
Ensure a gap of 0.5mm.
0.5mm
With the speed control stick in neutral.
With the speed control stick pushed up.
OFF
ON
0.5mmのすき間が出来るようにする。
スピードコントロールスティック 中立
スピードコントロールスティック 前進
オフ
オン
斜線部をカットする。
Cut off shaded portion.

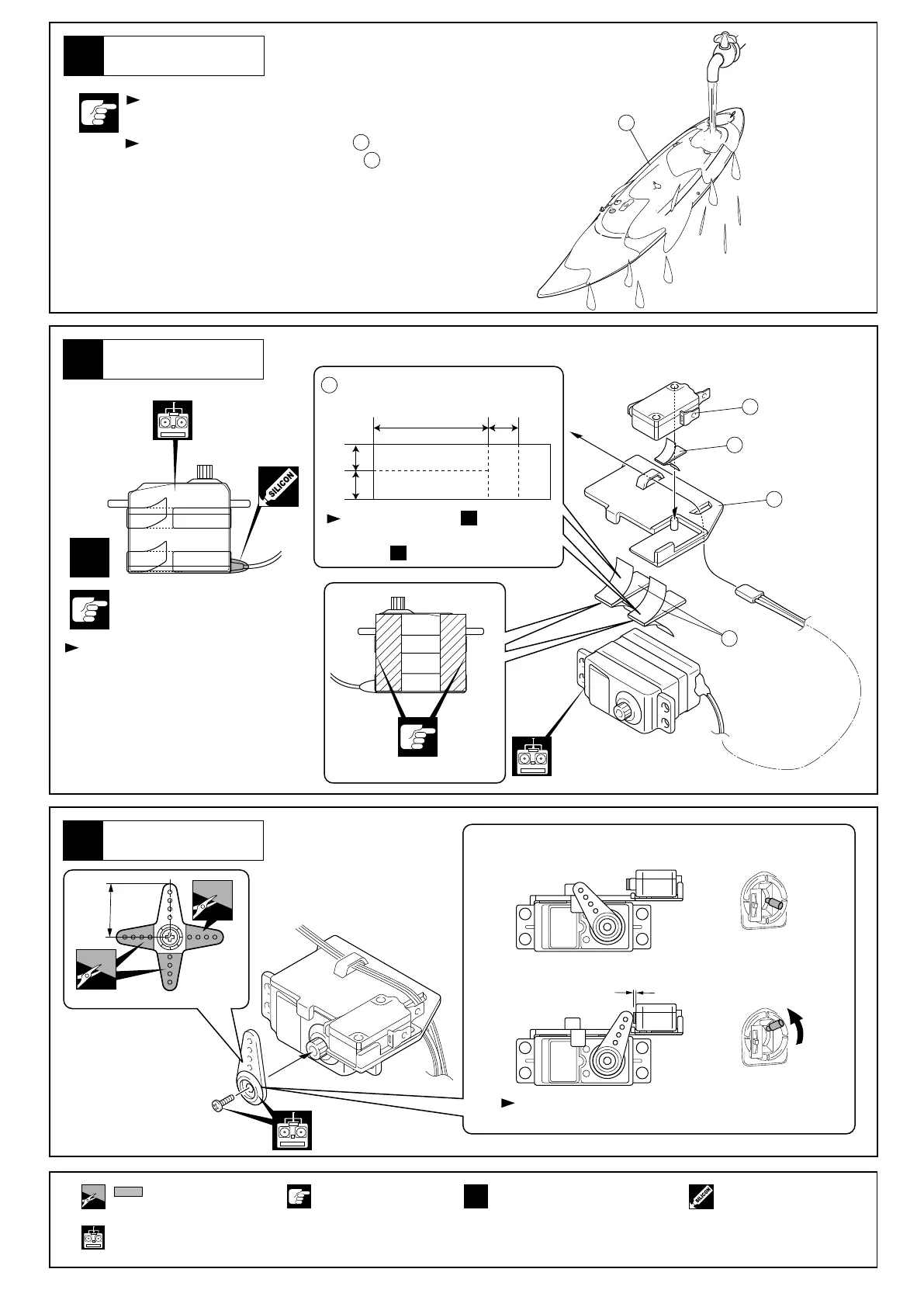

Assemble the hatch and give a leak test by submerging board under water.
一度組立て全体に水をかけて内部に浸水しないかテストする。
After the test, dry the board and remove .
テストが終わったら水をよくふき取りを外しておく。
For more water-proofing, apply Kyosho
water-proofing tape (No.94752) or vinyl
tape around the connection of servo, and
silicon sealant around the root of the cords.
シリコンシール剤を充てんする。
Fill in with Silicon Sealant.
コンプリートセットには含まれています。
それ以外は別購入品。
Only supplied with complete sets.
Must be purchsed separately with other sets.
２セット組立てる（例）。
Assemble as many times as specified
(here: twice).
x2
x2
スピードコントロールサーボ
To Next Page
