IT
11

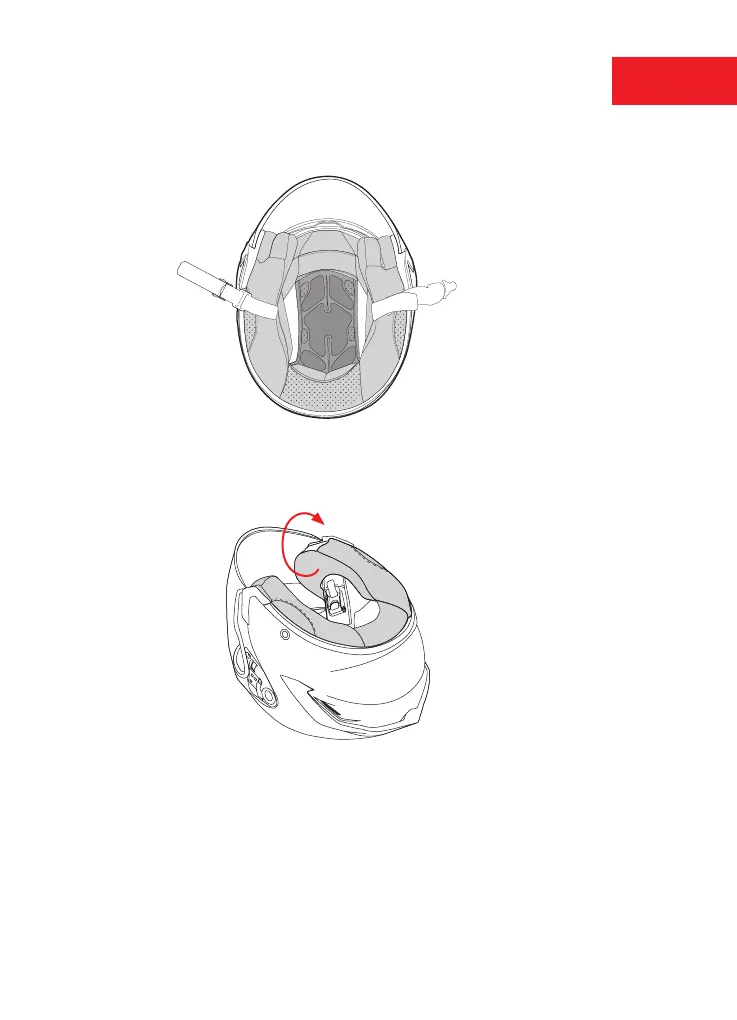

FIGURA 7
Imbottiture laterali interne: GUANCIALI — L — Figura 7
Rimozione e Montaggio
Rimozione — Figura 8
Impugnare il guanciale (L) nella parte anteriore, spingerlo verso la parte posteriore del casco e
contemporaneamente ruotarlo verso l’interno fino a sganciare i tre bottoni automatici.
L L
FIGURA 8
L
Montaggio — Figura 9
Capovolgere il guanciale dalla posizione originaria. Inserire il gancio di fissaggio (M) nell’apposito
foro di aggancio di colore rosso (N). Appoggiare la parte posteriore del guanciale alla parte fissa
del rivestimento interno avendo cura che la linguetta di fissaggio (O) sia correttamente inserita
nell’apposito alloggiamento (P). Spingere il guanciale verso la parte interna del casco e agganciare
i bottoni.
