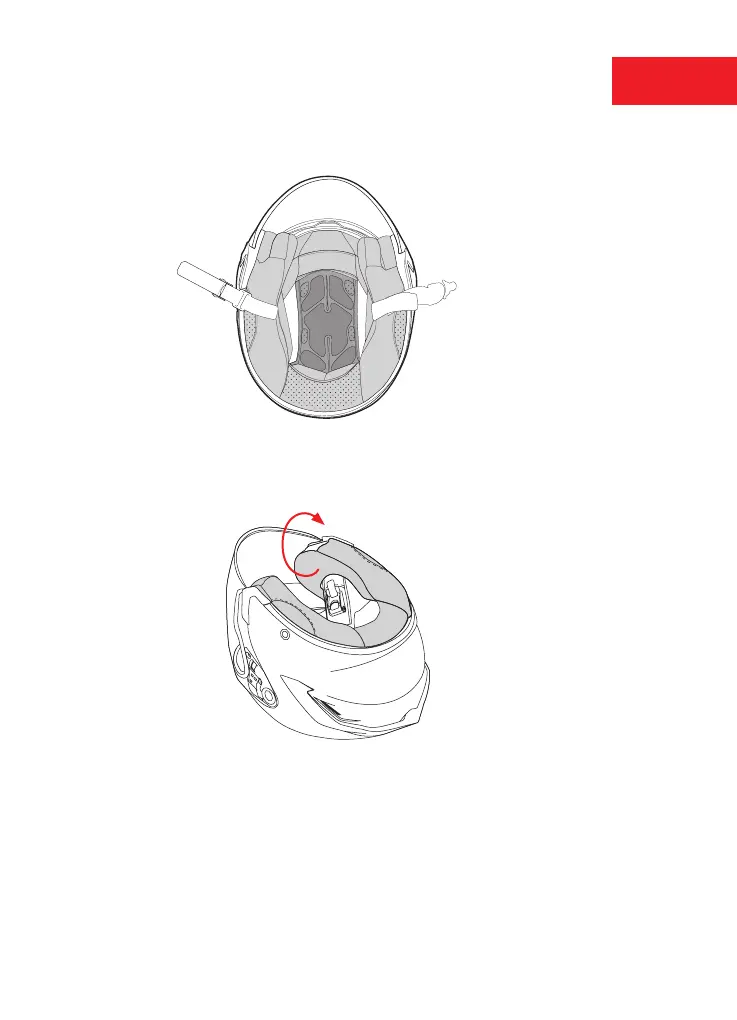

FIGURA 7
Acolchados laterales internos: PROTECCIONES DE LOS PÓMULOS — L — Figura 7
Desmontaje y Nuevo montaje
Extracción — Figura 8
Agarrar la almohadilla lateral (L) por la parte delantera, empujala hacia la parte posterior del casco
y luego girarla hacia dentro hasta que todos los corchetes se desenganchan.
L L
FIGURA 8
L
Montaje — Figura 9
Mueva las almohadillas laterales desde la posición original.
Inserte el gancho de fijación (M) en el orificio rojo (N)
Coloque la parte posterior de la almohadilla lateral en la fijación del acolchado superior. Verifique
que la correa de fijación (O) esté insertada correctamente en el orificio apropiado (P).
Empuje la almohadilla lateral hacia la parte interior del casco y enganche los corchetes.
