Una vez montados controle que los mecanismos estén bien colocados y fijados en
la calota. A continuación monte la visera y regúlela como se indica en los párrafos
anteriores. Una vez finalizado el montaje controle que la visera esté bien sujeta al casco, que gire
libremente y que se bloquee correctamente.
Si estas condiciones no se comprueban y el mecanismo de rotación de la visera
no funciona correctamente, no utilice el casco y acuda exclusivamente a personal
autorizado.
VISOR SOLAR — X
Cómo Accionarlo — Figura 13
El Visor debe ser accionado unicamente usando la palanca de elevación (Y)
1) Apertura del visor solar: Deslice la palanca de elevación (Y)
2) Cierre del visor solar: Deslice la palanca de elevación (Y) en sentido opuesto
No use el visor solar en días lluviosos, mientras conduce a través de un túnel, paso
subterráneo o cuando la luz sea tenue.

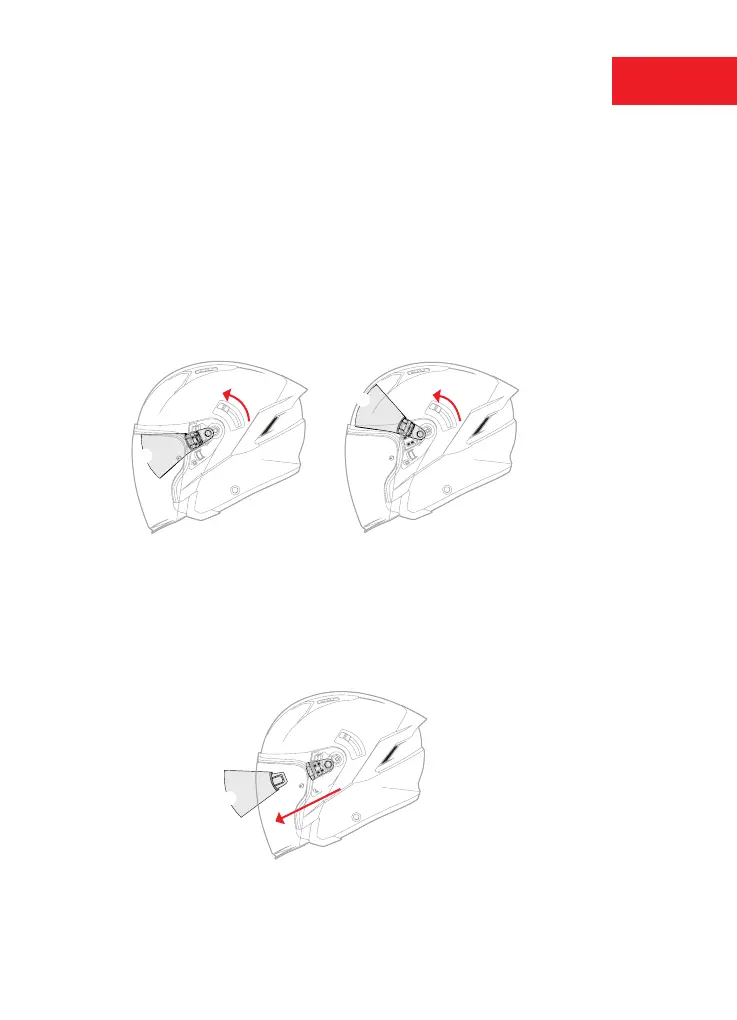

FIGURA 13
X
2
1
X
Y
Y
Extracción del visor solar — Figura 16
Abra la visera hasta que esté completamente abierta.
Despliegue el visor solar. Desengancharlo de uno de los lados empujándolo hacia fuera y sacarlo
de su anclaje (Z). Repita la operacion en el lado opuesto
Montaje
Enganche el visor solar en uno de los lados empujándolo hacia el interior e insertándolo en el
anclaje (Z) correspondiente de la calota. Repita la operacion en el lado opuesto.
FIGURA 14
X
Z
