laScala S.r.l. BUTTERFLY MOD. L/1 – S/1 – A/1 - Plumb-in version Ver. RC 0108
Pagina 8 / 23
Comandi Funzionali -
Modello A/1

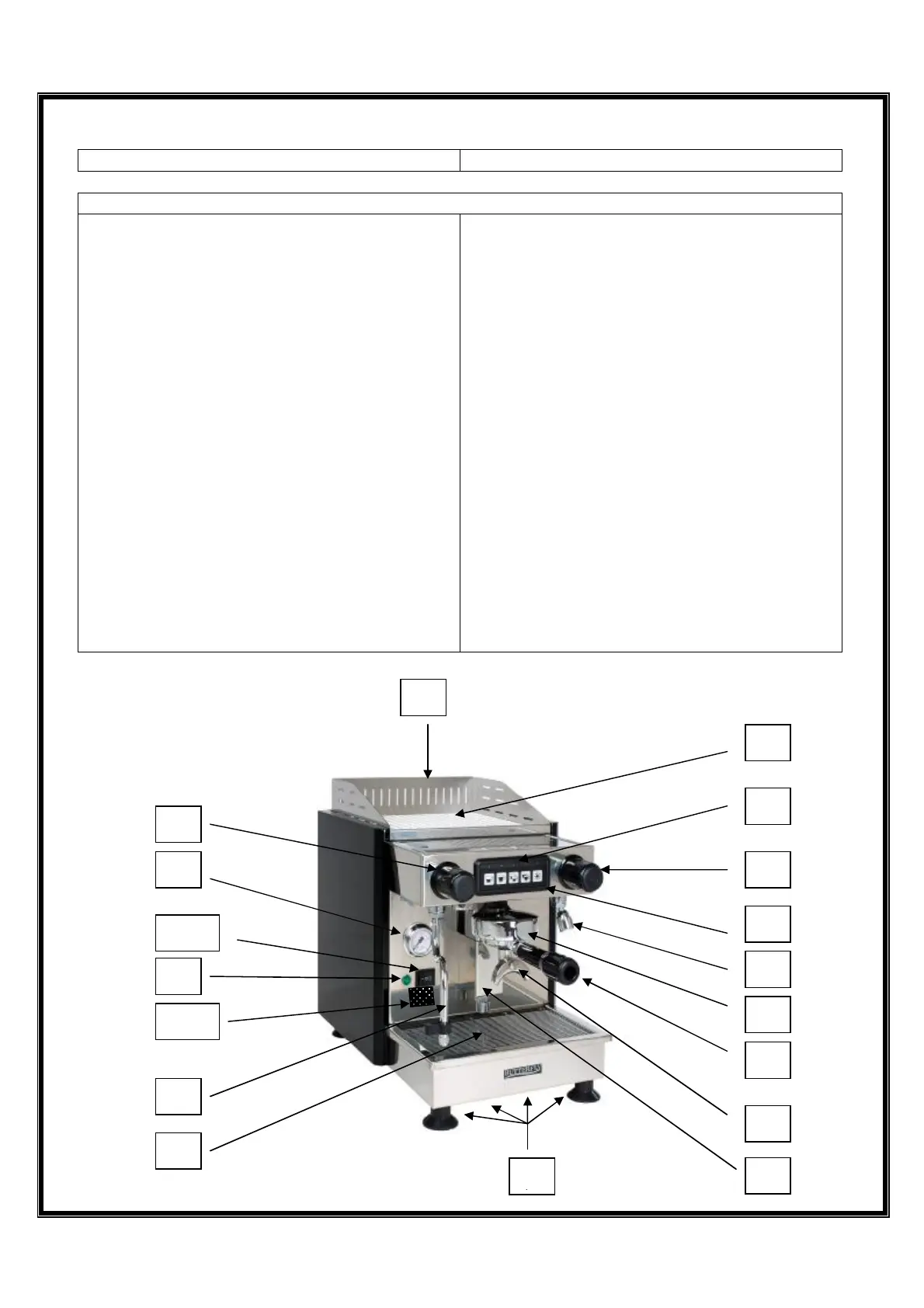

Description of external components – Mod. A/1
Legenda:
01. Alzata ferma tazzine
02. Piano appoggia tazze
03. Indicatori (LED) di erogazione o mancanza
acqua
04. Manopola erogazione acqua calda
05. Tastiera erogazione caffé
06. Lancia acqua calda
07. Gruppo d’infusione caffé
08. Porta filtro
09. Beccucci del porta filtro
10. Elettrovalvola di erogazione caffé e scarico
11. Piedini regolabili in gomma
12. Vaschetta raccolta scarico con griglia
13. Lancia vapore
14. Spia indicazione rifornimento acqua caldaia
15 A. Interruttore generale con spia rete integrata
15 B. Commutatore 1-0-2
16. Manometro caldaia
17. Manopola erogazione vapore
01. Cup-tray guard
02. Cup-tray
03. Brew indication / water shortage warning
lights (LED)
04. Hot water wand control knob
05. Touch-pad for coffee delivery control
06. Hot water wand
07. Coffee brewing group
08. Filter holder
09. Filter holder spouts
10. Coffee delivery & drainage solenoid valve
11. Adjustable rubber feet
12. Drip tray with grid
13. Steam wand
14. Boiler water refill indication lamp
15 A. Main switch with integrated pilot light
15 B. DPDT switch 1-0-2
16. Pressure gauge for boiler
17. Steam wand control knob
17
16
15 B
14
13
12
01
02
03
04
05
06
07
08
09
10
11
1
15 A
Fig. 03
