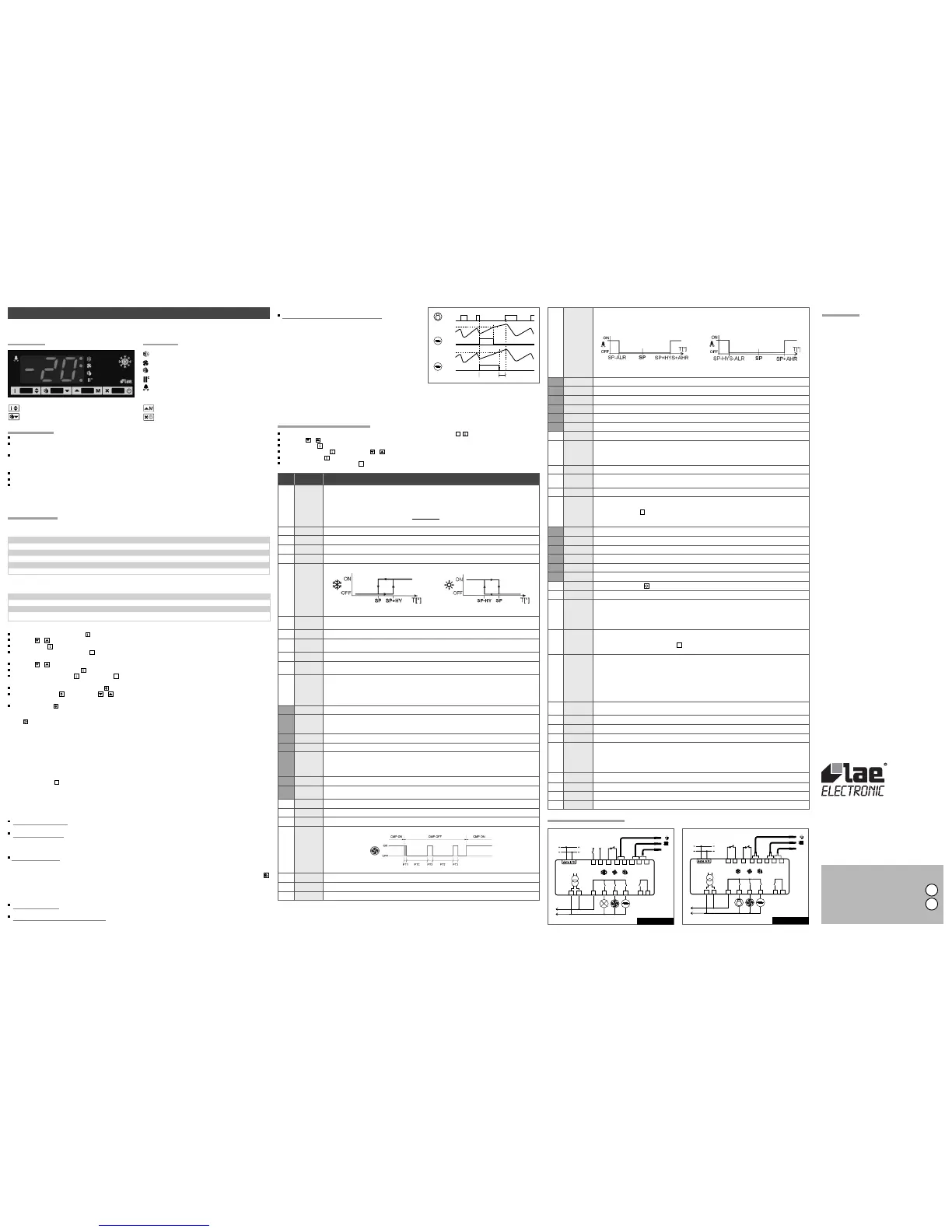

AD3-5 ISTRUZIONI D’USO
Vi ringraziamo per la preferenza accordataci scegliendo un prodotto LAE electronic. Prima di procedere all’installazione dello
strumento, leggete attentamente il presente foglio d’istruzioni: solo così potrete ottenere massime prestazioni e sicurezza.
DESCRIZIONE INDICAZIONI
Uscita termostatazione
Uscita ventole
Uscita sbrinamento
Attivazione 2° set di parametri
Allarme
Fig.1 — Pannello frontale
Tasto Info / Setpoint. Tasto incremento / modalità manuale.
Tasto sbrinamento manuale / decremento. Tasto uscita / Stand-by.
INSTALLAZIONE
Inserire lo strumento in un foro di dimensioni 71x29 mm;
Eseguire i collegamenti elettrici facendo riferimento al paragrafo “schemi di collegamento”. Per ridurre gli effetti delle
perturbazioni elettromagnetiche, distanziare i cavi delle sonde e di segnale dai conduttori di potenza.
Fissare lo strumento al pannello mediante le apposite staffette, esercitando una corretta pressione; qualora presente, la
guarnizione di gomma dev’essere interposta fra la cornice dello strumento ed il pannello, verifi candone la perfetta adesione per
evitare infi ltrazioni verso la parte posteriore dello strumento.
Posizionare la sonda T1 in un punto della cella che ben rappresenti la temperatura del prodotto da conservare.
Posizionare la sonda T2 sull’evaporatore nel punto di maggior formazione di brina.
La funzione della sonda T3 è determinata dal parametro T3. Con T3=DSP la sonda misura la temperatura da visualizzare sul
display; con T3=CND la sonda rileva la temperatura del condensatore, va quindi posizionata fra le alette dell’unità condensante;
con T3=2EU la sonda misura la temperatura del secondo evaporatore e va posizionata nel punto di maggior formazione di brina;
con T3=NON si disabilita l’utilizzo della terza sonda.
FUNZIONAMENTO
VISUALIZZAZIONI
In funzionamento normale sul display viene visualizzata la temperatura rilevata oppure una delle indicazioni seguenti:
DEF
sbrinamento in corso
HP
allarme di alta pressione sul condensatore
REC
ristabilimento dopo uno sbrinamento
HI
allarme di alta temperatura in cella
OFF
strumento in stand-by
LO
allarme di bassa temperatura in cella
CL
richiesta pulizia condensatore
E1
guasto nella sonda T1
DO
allarme porta aperta
E2
guasto nella sonda T2
HC
allarme alta temperatura sul condensatore
E3
guasto nella sonda T3
MENU INFO
Le informazioni disponibili nel menù info sono:
T1
temperatura istantanea sonda 1
TLO
temperatura minima registrata sonda 1
T2
temperatura istantanea sonda 2
CND
settimane di funzionamento del compressore
T3
temperatura istantanea sonda 3
LOC
stato della tastiera (blocco)
THI
temp. massima registrata sonda 1
Accesso al menù e visualizzazione informazioni.
Premere e subito rilasciare il tasto
.
Con i tasti o selezionare il dato da visualizzare.
Premere il tasto
per visualizzare il valore.
Per uscire dal menù, premere il tasto
X
o attendere 10 secondi.
Reset delle memorizzazioni THI, TLO, CND
Con i tasti
o selezionare il dato da resettare.
Visualizzare il valore con il tasto
.
Mantenendo premuto il tasto premere il tasto
X
.
SETPOINT (visualizzazione e modifi ca valore di temperatura desiderato)
Premere per almeno mezzo secondo il tasto
per visualizzare il valore del setpoint.
Mantenendo premuto agire con i tasti o per impostare il valore desiderato (la regolazione è compresa entro il limite
minimo SPL e massimo SPH).
Al rilascio del tasto
il nuovo valore viene memorizzato.
STAND-BY
Il tasto
, premuto per 3 secondi, consente di commutare lo stato del regolatore fra operatività delle uscite e standby (solo con
SB=YES).
BLOCCO DELLA TASTIERA
Il blocco dei tasti impedisce operazioni indesiderate, potenzialmente dannose, che possono avvenire qualora il regolatore operi
in ambiente pubblico. Per inibire tutti i comandi da tastiera impostare LOC=YES nel menù INFO; per ripristinare la normale
funzionalità riprogrammare LOC=NO.
SELEZIONE SECONDO GRUPPO DI PARAMETRI
È possibile selezionare i parametri di regolazione fra due diversi gruppi pre-programmati, per adattare in pochi istanti i parametri
fondamentali del regolatore alle diverse esigenze. Il passaggio dal Gruppo I al Gruppo II può avvenire manualmente premendo
per 2 secondi il tasto
M
con IISM=MAN, automaticamente al rilevamento di condizioni di utilizzo particolarmente severe con
IISM=HDD, alla chiusura dell’ingresso ausiliario DI2 con IISM= DI2. L’attivazione del Gruppo II viene segnalata dall’accensione
dell’apposito LED sul regolatore. Se IISM= NON il passaggio al gruppo II è interdetto.
SBRINAMENTO
Sbrinamento automatico. Uno sbrinamento viene attivato automaticamente quando il timer interno raggiunge il tempo
impostato nel parametro DFT.
Sbrinamento temporizzato. Con DFM=TIM l’incremento del timer è continuo e gli sbrinamenti avvengono ad intervalli regolari.
Ad esempio con DFM=TIM e DFT=06 si avranno cicli di sbrinamento ad una distanza di 6 ore l’uno dall’altro.
Sbrinamento ottimizzato. Con DFM=FRO il timer viene incrementato solo al verifi carsi delle condizione per la formazione di
brina sull’evaporatore, fi no ad eguagliare il parametro DFT. Se l’evaporatore lavora attorno a 0°C la frequenza degli sbrinamenti
risulta funzione del carico termico e delle condizioni climatiche. Con setpoint molto inferiori a 0°C, la frequenza degli sbrinamenti
dipende principalmente dai tempi di funzionamento del refrigeratore.
Salvataggio conteggio. All’accensione dello strumento se DFB=YES il timer di sbrinamento riprende il conteggio dal tempo
accumulato prima dello spegnimento, altrimenti (DFB=NO) riparte da 0. In modalità stand-by il conteggio accumulato è
bloccato.
Sbrinamento manuale o remoto. È possibile attivare uno sbrinamento manualmente, premendo per 2 secondi il tasto
,
oppure, con DI2=RDS, tramite la chiusura del contatto ausiliario DI2.
Tipo di sbrinamento. Iniziato uno sbrinamento, le uscite Compressore e Sbrinamento sono comandate in conformità al
parametro DTY. Se FID=YES le ventole evaporatore sono attive durante uno sbrinamento.
Termine dello sbrinamento. La durata effettiva dello sbrinamento è infl uenzata da una serie di parametri.
Terminazione a tempo: T2= NO e T3 diverso da 2EU: la temperatura dell’evaporatore non viene monitorata e lo sbrinamento
avrà sempre durata pari al tempo DTO.
Monitoraggio temperatura su un evaporatore: T2=YES e T3 diverso da 2EU: qualora la sonda T2 raggiunga la temperatura DLI
entro il tempo DTO, lo sbrinamento avrà una conclusione anticipata.
Monitoraggio temperatura su due evaporatori: T2=YES, T3=2EU,
OAU=2EU: questa modalità è destinata al controllo indipendente di due
evaporatori e prevede lo spegnimento individuale del riscaldamento
dell’evaporatore che raggiunge per primo la temperatura DLI in attesa
che, entro il tempo DTO, anche il secondo raggiunga tale temperatura
(v. fi gura).
Ristabilimento del ciclo termostatico. Terminato lo sbrinamento, se
DRN è maggiore di 0, tutte le uscite rimarranno spente per DRN minuti,
per consentire una completa fusione del ghiaccio e lo smaltimento
dell’acqua formatasi. Inoltre, qualora la sonda T2 sia attiva (T2=YES),
le ventole ripartiranno quando l’evaporatore avrà una temperatura
inferiore a FDD; se però o la sonda T2 non è attiva (T2=NO) o, dopo la
conclusione dello sbrinamento, tale condizione non si verifi ca entro il
tempo FTO, trascorsi FTO minuti le ventole vengono comunque riavviate.
Attenzione: se DFM =NON o C-H=HEA tutte le funzioni di sbrinamento sono inibite; se DFT= 0 vengono escluse le funzioni di
sbrinamento automatico; durante un allarme di Alta Pressione lo sbrinamento è sospeso; durante uno sbrinamento l’allarme
d’alta temperatura è sospeso.
PARAMETRI DI CONFIGURAZIONE
Per accedere al menù di confi gurazione dei parametri, premere per 5 secondi i tasti
X
+ .
Con i tasti
o selezionare il parametro da modifi care.
Premere il tasto per visualizzare il valore.
Mantenendo premuto agire con i tasti o per impostare il valore desiderato.
Al rilascio del tasto il nuovo valore viene memorizzato e viene visualizzato il parametro successivo.
Per uscire dal setup premere il tasto
X
o attendere 30 secondi.
PAR
RANGE DESCRIZIONE
SCL
1°C;
2°C;
°F
scala di lettura.
1°C (solo con INP= SN 4): range di misura -50/ -9.9 … 19.9/80 °C
2°C : range di misura -50 … 120 °C
°F : range di misura -55 … 24 0°F
Attenzione: cambiando il valore di SCL vanno assolutamente riconfigurati i parametri riguardanti le temperature
assolute e relative ( SPL, SPH, SP, ATL, ATH, ecc..).
SPL
-50..SPH L imite minimo per la regolazione di SP.
SPH
SPL .120° Limite massimo per la regolazione di SP.
SP
SPL ... SPH Temperatura di commutazione (valore che si desidera mantenere nella cella).
C-H
REF; HEA Modo di regolazione refrigerazione ( REF) o riscaldamento (HE A).
HYS
1...10° Differenziale OFF/ON del termostato
Regolazione in refrigerazione (C-H = REF ) Regolazione in riscaldamento (C-H=HEA)
CRT
0...30 min Tempo di fermata del compressore. La riaccensione dell’uscita av viene solo se sono trascorsi CR T minuti dal
precedente spegnimento. Consigliamo CRT=03 con HYS<2.0°.
CT1
0. ..3 0min Tempo di attivazione dell’uscita termostato durante un’anomalia della sonda T1. Con CT1=0 l’uscita sarà sempre OFF.
CT2
0. ..30min Tempo di fermata dell ’uscita termostato durante un’anomalia della sonda T1. Con CT2= 0 e CT1>0 l’uscita sarà sempre ON.
Esempio: CT1=4, CT2= 6: In caso di rottura della sonda T1 il compressore funziona con cicli di 4 minuti ON e 6 minuti OFF .
CSD
0..3 0min Ritardo della fermata del compressore in seguito all’aper tura della porta (attivo solo se DS = YE S).
2CD
0...120sec Ritardo accensione compressore ausiliario. Se OAU=2CU l’uscita ausiliaria si attiva 2CD secondi dopo che il
compressore principale è entrato in funzione. Lo spegnimento rimane sempre simultaneo.
DFM
NON;
TIM;
FRO
Modalità di av vio di un ciclo di sbrinamento
NON : la funzione di sbrinamento viene disabilitata
(il successivo parametro sarà FID) .
TIM : il timer per l’at tivazione dello sbrinamento è incrementato in modo continuo.
FRO : il timer viene incrementato solo quando sull’evaporatore si verificano le condizioni per la formazione di brina
(incremento ot timizzato).
DFT
0...99 ore Valore del timer raggiunto il quale si ha l’avvio di un ciclo di sbrinamento.
DFB
NO/YES Memorizzazione del tempo accumulato dal timer di sbrinamento. Con DFB =Y ES, dopo un’interruzione
dell ’alimentazione (blackout) il timer riparte dal valore raggiunto al momento dello spegnimento ± 3 0 min. Con
DFB= NO, dopo un’interruzione dell’alimentazione, il timer ripar te da zero.
DLI
-50...12 0° Temperatura di fine sbrinamento.
DTO
1...120min Durata massima dello sbrinamento.
DTY
OFF;
ELE;
GAS
Tipo di sbrinamento
OFF: sbrinamento a fermata (Compressore e Sbrinatore OFF).
ELE: sbrinamento elet trico (Compressore OF F e Sbrinatore ON).
GAS: sbrinamento a gas caldo (Compressore e Sbrinatore ON) .
DRN
0...30 min Pausa dopo uno sbrinamento (sgocciolamento dell ’evaporatore) .
DDY
0...60min Display in sbrinamento. Se DDY=0 durante uno sbrinamento continua ad essere visualizzata la temperatura. Se DDY > 0,
durante uno sbrinamento il display visualizza DEF, e al termine dello sbrinamento visualizza REC per DDY minuti.
FID
NO/YES Attivazione ventole in sbrinamento.
FDD
-50...12 0° Temperatura di ripar tenza ventole evaporatore dopo uno sbrinamento.
FTO
0...120min Durata massima fermata ventole evaporatore dopo uno sbrinamento.
FTC
NO/YES A bilitazione controllo ot timizzato ventole. Con FTC = NO le ventole rimangono sempre accese.
Fig. 2. Controllo ottimizzato ventole (F TC=YES).
FT1
0...180sec Ritardo spegnimento ventole dopo lo spegnimento del compressore. Vedi Fig.2
FT2
0...30 min Fermata temporizzata ventole. Con FT2=0 le ventole rimangono sempre in funzione.
FT3
0...30 min Corsa temporizzata ventole. Con FT3= 0 e FT2 > 0, le ventole rimangono sempre spente.
ATM
NON;
ABS;
REL
Gestione soglie allarme.
NON : Tut ti gli allarmi di temperatura sono interdet ti. (Il successivo parametro sarà ADO)
ABS: I valori programmati in ALA e AHA rappresent ano le reali soglie d’allarme
REL: I valori programmati in AL R e AHR sono i differenziali d’allarme rispet to a SP e SP+HY
Allarme di temperatura con soglie relative, A llarme di temperatura con soglie relative,
controllo in refrigerazione ( ATM=REL, C-H =RE F). controllo in riscaldamento (ATM = RE L, C-H=HEA) .
ALA
-50... 12 0° Soglia d’allarme di bassa temperatura.
AHA
-50... 12 0° Soglia d’allarme di alta temperatura.
ALR
-12... 0° Dif ferenziale d’allarme di bassa temperatura.
AHR
0... 12° Dif ferenziale d’allarme di alta temperatura.
ATI
T1; T 2; T3 Selezione sonda di riferimento per l’allarme di temperatura.
ATD
0... 120min Ritardo nella segnalazione dell’allarme di temperatura.
ADO
0... 30min Ri tardo nella segnalazione dell’allarme di por ta aper ta.
AHM
NON;
ALR;
STP
Modo di funzionamento in caso di allarme del condensatore
NON : inibizione dell ’allarme del condensatore.
ALR : in caso di allarme il display lampeggia “HC” e viene attivato il buzzer.
STP : oltre alle visualizzazioni d’allarme si ha l’immediata fermata del compressore e la sospensione degli sbrinamenti.
AHT
-50...12 0° Temperatura d’allarme condensazione .
ACC
0...52
sett.
Pulizia periodica condensatore. Quando il tempo di funzionamento del compressore, espresso in set timane,
raggiunge il valore AC C, sul display lampeggia “CL”.
HDS
1...5 Sensibilità del regolatore per il passaggio automatico dal Gruppo 1 al Gruppo 2 (1=minimo, 5=massimo ).
IISM
NON;
MAN;
HDD;
DI2
Modalità di passaggio al secondo set di parametri
NON : inibizione uso secondo gruppo di parametri (il successivo parametro sarà SB).
MAN: abilitazione tasto
M
per commutare i due gruppi di parametri.
HDD : passaggio automatico al secondo gruppo di parametri, al rilevamento di condizioni di utilizzo particolarmente severe.
DI2 : passaggio al secondo gruppo di parametri alla chiusura dell’ ingresso ausiliario DI2.
IISL
-50...IISH Limite minimo per la regolazione di IISP.
IISH
IISL...120° Limite massimo per la regolazione di IISP.
IISP
IISL... IISH Setpoint in modalità 2.
IIHY
1...10° Differenziale OFF/ON in modali tà 2 .
IIFT
NO/YES A bilitazione controllo ot timizzato ventole in modalità 2.
IIDF
0...99 ore Valore del contaore per l’av vio di un ciclo di sbrinamento in modalità 2.
SB
NO/YES
Abilitazione tasto standby
.
DS
NO/YES A bilitazione sensore ingresso porta (chiuso con porta chiusa).
DI2
NON;
HPS;
IISM;
RDS
Funzionamento dell’ingresso digitale DI2
NON : ingresso digitale 2 non at tivo.
HPS : all ’aper tura si genera un allarme di alta pressione nell’unit à condensante.
IISM : alla chiusura del contat to il regolatore utilizza come riferimento i parametri del gruppo 2.
RDS : alla chiusura del contat to viene avviato uno sbrinamento ( comando remoto).
LSM
NON;
MAN;
DOR
Modalità comando luci
NON : uscita luci non ges tita.
MAN : usci ta luci con trollata tramite il tasto
M
(se OAU=LGT).
DOR : uscita luci attivata all’aper tura della porta (se OAU=LGT) .
OAU
NON;
0-1;
LGT;
2CU;
2EU;
AL0;
AL1
Funzionamento dell’usci ta ausiliaria AUX
NON : uscita disabilitata (sempre spenta).
0-1 : i contatti del relè seguono lo stato on /standby del regolatore.
LGT : uscita abilitata al controllo delle luci.
2CU : uscita programmata per il comando di un compressore ausiliario.
2EU : uscita abilitata al controllo dello sbrinamento elettrico del secondo evaporatore.
AL 0 : apertura dei contatti al presentarsi di una condizione d’allarme.
AL1 : chiusura dei contat ti al presentarsi di una condizione d’allarme.
INP
SN4; ST1 Selezione del sensore di temperatura. Con INP = SN4 le sonde devono corrispondere ai modelli LAE SN4 .. ; con
INP = ST1 devono corrispondere ai modelli LAE S T1...
OS1
-12.5..12.5°C Correzione misura sonda T1.
T2
NO/YES A bilitazione della sonda T2 (evaporatore ).
OS2
-12.5..12.5°C Correzione misura sonda T2.
T3
NON;
DSP;
CND;
2EU
Utilizzo della sonda ausiliaria T3 .
NON : sonda T3 non presente.
DSP: visualizzazione della temperatura T3 sul display.
CND : misurazione della temperatura del condensatore.
2EU: misurazione della temperatura del secondo evaporatore.
OS3
-12.5..12.5°C
Correzione misura sonda 3.
TLD
1...30 min Ritardo nella memorizzazione delle temperature minime ( TLO) e massime (THI) raggiunte .
SIM
0...100
Rallentamento display.
ADR
1...255
Indirizzo di A D3-5 per la comunicazione con PC.
SCHEMI DI COLLEGAMENTO
DATI TECNICI
Alimentazione
AD-3…D 12Vac±10%, 50/60Hz, 3W
AD-3...W 110 / 230Vac±10% , 50/ 60Hz, 3W
Uscite relè
Compressore 12(5)A 240Vac
Ventole evp 7( 2)A 2 40Vac
Sbrinamento 7(2)A 240Vac
Carichi ausiliari 7(2)A 240Vac
Ingressi
NTC 10KΩ@25°C, codice L AE SN4...
PTC 1000Ω@25°C, codice L AE ST 1…
Range di misura
-50…120°C, -55…240°F
Precisione di misura
<0.5°C nel range di misura
Condizioni operative
-10 … +5 0°C; 15…8 0% U.R.
CE (Normative di riferimento)
EN60730-1; EN60730-2-9;
EN55 022 ( Classe B);
EN50082-1
Protezione frontale
IP55
VIA PADOVA, 25
31046 ODERZO /TV /ITALY
TEL. +39 - 0422 815320
FAX +39 - 0422 814073
www.lae-electronic.com
E-mail: sales@lae-electronic.com
PARTNER VENEZIA • 041 5460713
12(5)A
RS485
T2T1
Interr.
porta
7(2)A 7(2)A
AUX
115...230Vac
12A
7(2)A
AUX
Aux
Interr.
DI2 T3
12...24Vac
17 18 19 2021 23 22 24
32487651
AD3-5C24W-BG
ON
OFF
DRN
ON
OFF
ON
OFF
START
DLI
EVP1
DLI
EVP2
DEF2
DEF1
AD3-5
INSTRUCTIONS FOR USE
ISTRUZIONI D’USO
EN
IT
0LAD3001ENIT
12(5)A
RS485
T2T1
Interr.
porta
7(2)A 7(2)A
AUX
115...230Vac
12A
7(2)A
AUX
Aux
Interr.
DI2 T3
17 18 19 2021 23 22 24
32487651
AD3-5C14W-BG

LAE AD3-5 Series Specifications

General

Brand	LAE
Model	AD3-5 Series
Category	Controller
Language	English
