DUO2- Manuale d’uso Manuale d’uso - DUO2
4
5
N° Descrizione Funzione
1 LNB IN (Ingresso apparecchio) Collegare al cavo antenna satellitare DVB-S/S2
2 AV OUT (Uscita AV) Collegare alla porta AV per la TV - Monitor
3 AV IN (Ingresso AV) Collegare alla porta AV per l’apparecchio
4 HDMI Usare il cavo HDMI per collegare a TV - monitor
5 Interruttore ON/OFF Accendere/Spegnere lo strumento
6 Porta USB Collegarsi alla memoria USB
7 Presa DC Collegare alimentazione adattatore
8 Torcia a LED Illuminazione notturna
9 ANT IN (Ingresso antenna) Collegare all’antenna del segnale DVB-T/T2
10 Altoparlante Altoparlante integrato
11 Power Luce indicatrice di alimentazione
12 22KHZ Luce indicatrice 22 kHz
13 13V/18V Luce d’uscita tensione polarizzazione Verticale/Orizzontale
14 LOCK (BLOCCO) Luce indicatrice di bloccaggio segnale
15 Caricatore (Nota 1) Luce indicatrice Caricatore
16 Red & TTXT Interfaccia Red key (tasto rosso) e Teletext
17 Green & SUBT Interfaccia Green key (tasto verde) e Sottotitolo
18 Orange & TV/R Interfaccia Orange key (tasto arancione) & selettore TV e radio
19 Blue & AUDIO Interfaccia Blue key (tasto azzurro) & Audio
20 AV-S Se Ingresso AV collegato, selezionare AV in/out per LCD e altoparlante
21 INFO Tasto INFO
22 MUTE Silenziare autoparlante
23 MENU Mostrare il menu principale sullo schermo o ritornare al menu precedente in
condizioni d’impostazione sub-menu
24 EXIT Uscire dal menu attuale e salvare le impostazioni
25 Tasti Navigazione Regolare il volume, spostare il cursore, cambiare canale, confermare, ecc.
26 0-9 Tasti numerici per selezionare canali o programmare
27 SCAN Tasto scorciatoia “Ricerca Rapida”
28 F1 Tasto funzione ausiliare
29 F2 Tasto funzione ausiliare
30 F3 Tasto funzione ausiliare
31 F4 Tasto funzione ausiliare
32 LCD Schermo TFT LCD
33 Quando l’apparecchio è acceso, indica il livello della batteria
34 Uscita 12Vdc Uscita 12Vdc per apparecchiature esterne
Nota 1: quando l’adattatore è inserito nella fessura DC l’indicatore di carica è acceso; quando le batterie sono suf-
cientemente cariche, l’indicatore di carica si spegne.

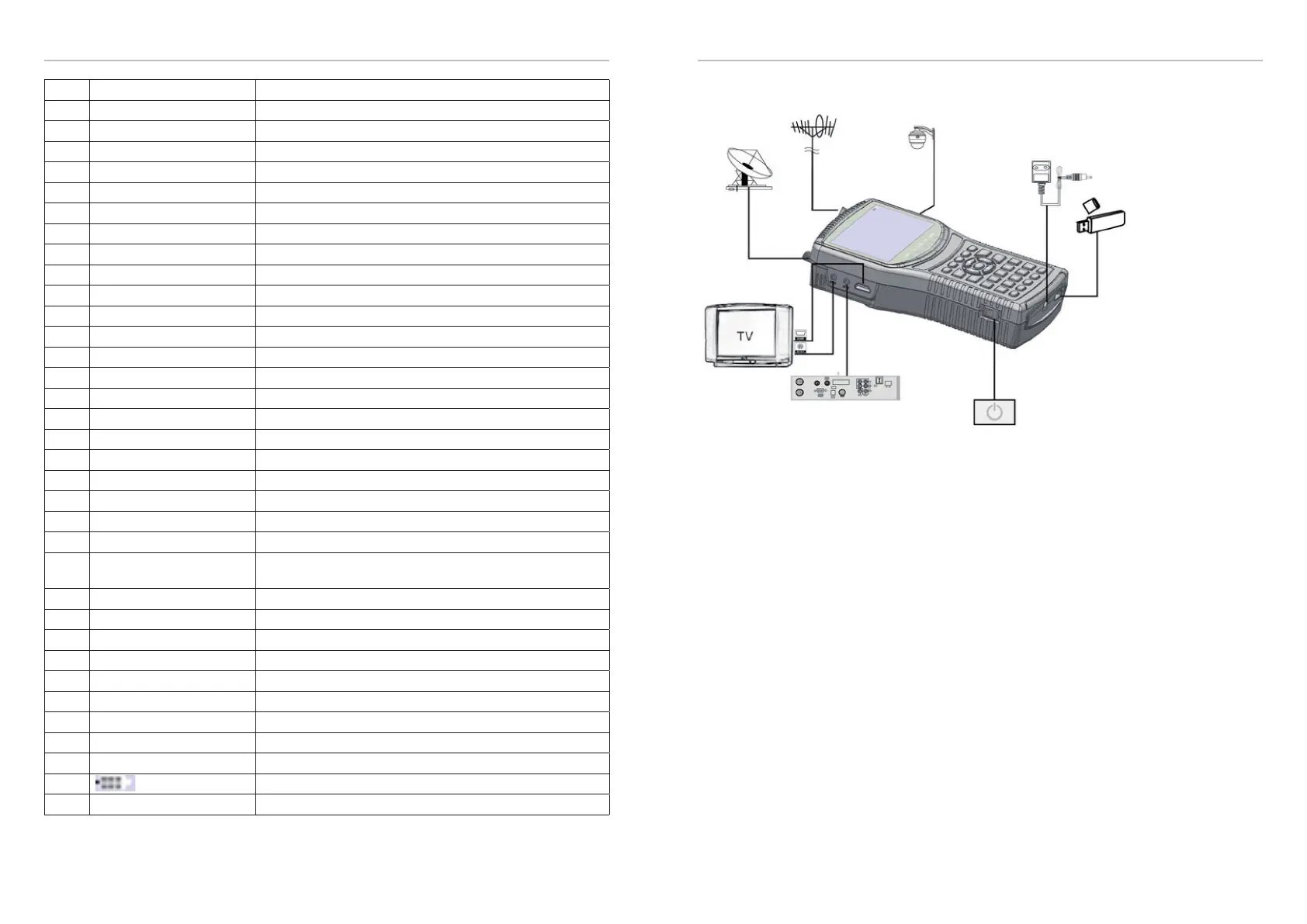

1.4 INSTALLAZIONE DELL’APPARECCHIO
2 CARATTERISTICHE
• Schermo TFT LCD ad alta denizione di 4,3”
• DVB-S/S2/T/T2, MPEG-2/MPEG4
• Decodica hardware MPEG-2 / H.264
• Indicatore digitale d’intensità e qualità del segnale
• Analizzatore costellazione
• Analizzatore di spettro
• Supporta la scansione Auto, Blind Manuale o NIT
• Allarme sonoro e luminoso in caso di segnale ricevuto
• Calcolo automatico dell’Angolo di puntamento
• Supporta tono DISEQC 1.0/1.1/1.2 ,0/22 kHz
• Altoparlante integrato
• Supporta AV in uscita ed in ingresso
• Protezione cortocircuito dell’apparecchio
• Batteria Li-Ion 7,4V/3000mAh inclusa
• Aggiornamento software attraverso porta USB
• Facile da trasportare
