Technical handbook
l 55 l
AIRCON
REP DESIGNATION CODE_4D MATIERE
B1 TE LAIT. FFF 2" 76685V LAITON
B2 TE LAIT. FFF 2" 76685V LAITON
CP01 RECEPTEUR EAUX GRISES 91861K PLASTIQUE
CP02 RECEPTEUR EAUX GRISES 91861K PLASTIQUE
P01 POMPE WHALE GULPER IC24 BP2084B 92330y -
P02 POMPE WHALE GULPER IC24 BP2084B 92330y -
PASC01 PASSE COQUE BRZ BSPP 1P 93128K BRONZE
PASC02 PASSE COQUE BRZ BSPP 1P 93128K BRONZE
RCC01 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC02 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC03 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC04 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC05 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC06 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC07 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC08 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC09 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC10 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC11 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC12 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC13 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC14 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC15 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC16 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC17 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RCC18 ROB 2V RACCORD RAPIDE DIA F F 15 93164G -
RP01 ROBINET PURGEUR M DN 8 60028R LAITON
RP02 ROBINET PURGEUR M DN 8 60028R LAITON
RP03 ROBINET PURGEUR M DN 8 60028R LAITON
RP04 ROBINET PURGEUR M DN 8 60028R LAITON
RP05 ROBINET PURGEUR M DN 8 60028R LAITON
RP06 ROBINET PURGEUR M DN 8 60028R LAITON
RP07 ROBINET PURGEUR M DN 8 60028R LAITON
RP08 ROBINET PURGEUR M DN 8 60028R LAITON
RP09 ROBINET PURGEUR M DN 8 60028R LAITON
RP10 ROBINET PURGEUR M DN 8 60028R LAITON
B1 TE LAIT. FFF 2" 76685V LAITON
B2 TE FFF 1"1/4 30746L LAITON
B3 TE FFF 1"1/4 30746L LAITON
B4 TE FFF 1" 03536B LAITON
REP DESIGNATION CODE_4D MATIERE
B5 TE FFF 1" 03536B LAITON
B6 TE FFF 1"1/4 30746L LAITON
B7 TE FFF 1" 03536B LAITON
B8 TE FFF 1" 03536B LAITON
B1 TE LAIT. FFF 2" 76685V LAITON
B2 TE FFF 1"1/4 30746L LAITON
B3 TE FFF 1"1/4 30746L LAITON
B4 TE FFF 1" 03536B LAITON
B5 TE FFF 1" 03536B LAITON
B6 TE FFF 1"1/4 30746L LAITON
B7 TE FFF 1" 03536B LAITON
B8 TE FFF 1" 03536B LAITON
B3 TE LAIT. FFF 1" 03536B LAITON
B3 TE LAIT. FFF 1" 03536B LAITON
B3 TE LAIT. FFF 1" 03536B LAITON
B3 TE LAIT. FFF 1" 03536B LAITON
unset unset unset unset
REP DIAMETRE DESIGNATION MATIERE
T-01 03 35 TUYAU MARINE ISOLE CAOUTCHOUC unset
T-01 05 35 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-01 06 25 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-01 07 25 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-01 08 35 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-01 09 25 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-01 10 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-02 02 35 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-02 05 35 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-02 06 25 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-02 07 25 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-02 08 35 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-02 09 25 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-02 10 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-03 01 50 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-04 01 50 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-06 01 42 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-07 01 42 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-08 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-09 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-10 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-11 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-12 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-13 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-14 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-15 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-16 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-17 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-18 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-19 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-20 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-21 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-22 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-23 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-24 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-25 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-26 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-26 02 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-27 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-27 02 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
REP DIAMETRE DESIGNATION MATIERE
T-28 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-29 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-30 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-30 02 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-31 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-31 02 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-32 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-33 01 19 TUYAU MARINE ISOLE CAOUTCHOUC TUYAU ISOLE
T-34 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-36 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-37 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-39 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-40 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-41 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-42 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-43 01 25 TUYAU ALFACIER PVC SPIRE ACIER
CLIMATISATION FLOTTEURS
C10
C30
K50
C60
OPTION POINTE AV TRIBORD
OPTION POINTE AV BABORD
CARRE H35
CENTRALE
CLIMATISATION
C20-1 C20-2
18 KBTU
18 KBTU
24 KBTU
18 KBTU
3 X 24 KBTU
24 KBTU
12 KBTU
12 KBTU
4 KBTU
4 KBTU
33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48
1
2
3
4
5
6
7
8
Service
Créé par
Modifié par
Visé par
Type de document
Titre, titre complémentaire
Etat du document
Rev. Date Folio
Rev Modifications Date Auteur Loc. & Folio
BUREAU ETUDES Thierry RENAUD
-
-

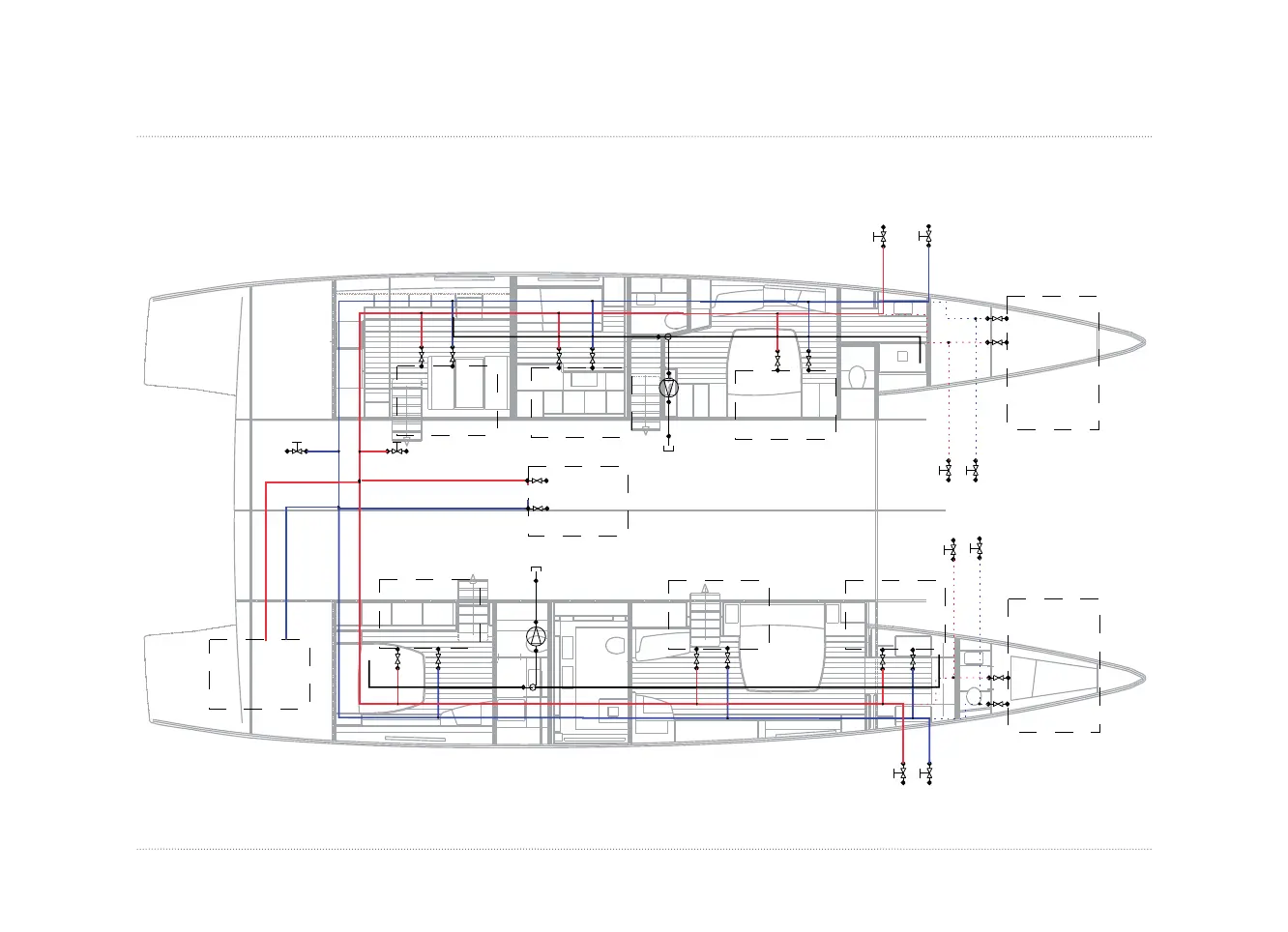

SCHEMA PLOMBERIE
CLIMATISATION 3 C CUISINE ARRIERE
CIRCUIT CLIMATISATION LG7MA
Etude
-
A 15/10/15 */*
T-02 02
T-03 01
T-04 01
T-01 03
T-06 01
T-07 01
RP01RP02
T-01 05
T-08 01
T-02 05
T-09 01
RP03
RP04
RP05
RP06
RCC01
RCC02
RCC03
RCC04
RCC05
RCC06
RCC07
RCC08
RCC09
RCC10
RCC11
RCC12
RCC13
RCC14
RCC15
RCC16
RCC17
RCC18
T-01 06
T-10 01
T-02 06
T-11 01
T-01 07
T-12 01
T-02 07
T-13 01
T-14 01
T-15 01
T-16 01
T-17 01
T-01 08
T-18 01
T-02 08
T-19 01
T-01 09
T-20 01
T-02 09
T-21 01
T-01 10
T-22 01
T-02 10
T-23 01
T-24 01
T-25 01
RP07
RP08
RP09
RP10
T-26 01
T-27 01
T-27 02
T-28 01
T-26 02
T-29 01
T-30 01
T-31 01
T-31 02
T-32 01
T-30 02
T-33 01
PASC01
PASC02
P01
P02
CP01
CP02
T-34 01
T-36 01
T-37 01
T-39 01
T-40 01
T-41 01
T-42 01
T-43 01
Owner 3 Cabins - 3 heads & Galley and crew quarters aft
Crew cabin in starboard bow compartment
