Lagoon Seventy 7 - Page 75

Technical handbook
l 73 l
BILGE PUMP SYSTEM
name description code_4d
CP01 CREPINE VERTICALE DIA 25 ET 38 07160C
CP02 CREPINE VERTICALE DIA 25 ET 38 07160C
CP03 CREPINE VERTICALE DIA 25 ET 38 07160C
CP04 CREPINE VERTICALE DIA 25 ET 38 07160C
CP05 CREPINE VERTICALE DIA 25 ET 38 07160C
CP06 CREPINE VERTICALE DIA 25 ET 38 07160C
CP07 CREPINE VERTICALE DIA 25 ET 38 07160C
CP08 CREPINE VERTICALE DIA 25 ET 38 07160C
P01 POMPE JABSCO MAXI PUPPY - 24 V 12844F
P02 POMPE JABSCO MAXI PUPPY - 24 V 12844F
P03 POMPE JABSCO MAXI PUPPY - 24 V 12844F
P04 POMPE JABSCO MAXI PUPPY - 24 V 12844F
P05 POMPE JABSCO MAXI PUPPY - 24 V 12844F
P06 POMPE JABSCO MAXI PUPPY - 24 V 12844F
PASC01 PASSE COQUE DROIT DIA 25 07229P
PASC02 PASSE COQUE DROIT DIA 25 07229P
PASC03 PASSE COQUE DROIT DIA 25 07229P
PASC04 PASSE COQUE DROIT DIA 25 07229P
PASC05 PASSE COQUE BRZ BSPP 1P. 93128K
PASC06 PASSE COQUE BRZ BSPP 1P. 93128K
PASC07 PASSE COQUE BRZ BSPP 1P. 93128K
PASC08 PASSE COQUE BRZ BSPP 1P. 93128K
PASC09 PASSE COQUE BRZ BSPP 1P. 93128K
PASC10 PASSE COQUE BRZ BSPP 1P. 93128K
PASC11 PASSE COQUE BRZ BSPP 1P. 93128K
PASC12 PASSE COQUE BRZ BSPP 1P. 93128K
PASC13 PASSE COQUE BRZ BSPP 1P. 93128K
name description code_4d
PM01 POMPE MANUELLE VIKING 1 IN. THRUDECK 82385Z
PM02 POMPE MANUELLE VIKING 1 IN. THRUDECK 82385Z
RBS01 ROB BS 2V 1/4T BRZ BSPP 1P. 93091H
RBS02 ROB BS 2V 1/4T BRZ BSPP 1P. 93091H
RBS03 ROB BS 2V 1/4T BRZ BSPP 1P. 93091H
RBS04 ROB BS 2V 1/4T BRZ BSPP 1P. 93091H
RBS05 ROB BS 2V 1/4T BRZ BSPP 1P. 93091H
RBS06 ROB BS 2V 1/4T BRZ BSPP 1P. 93091H
RBS07 ROB BS 2V 1/4T BRZ BSPP 1P. 93091H
RBS08 ROB BS 2V 1/4T BRZ BSPP 1P. 93091H
RBS09 ROB BS 2V 1/4T BRZ BSPP 1P. 93091H
unset unset unset
REP DIAMETRE DESIGNATION MATIERE
T-01 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-02 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-03 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-04 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-05 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-06 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-07 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-08 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-09 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-10 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-11 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-12 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-13 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-14 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-15 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-16 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-17 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-18 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-19 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-20 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-21 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-22 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-23 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-24 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-25 01 25 TUYAU ALFACIER PVC SPIRE ACIER
T-26 01 25 TUYAU ALFACIER PVC SPIRE ACIER
A
EDITION INITIALE
CIRCUIT ASSECHEMENT CALE
PUISARD
PUISARD
OPTION PORTE DE BORDE
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
1
2
3
4
5
6
7
8
Service
Créé par
Modifié par
Visé par
Type de document
Titre, titre complémentaire
Etat du document
Rev. Date Folio
Rev Modifications Date Auteur Loc. & Folio
BUREAU ETUDES Thierry RENAUD
-
-

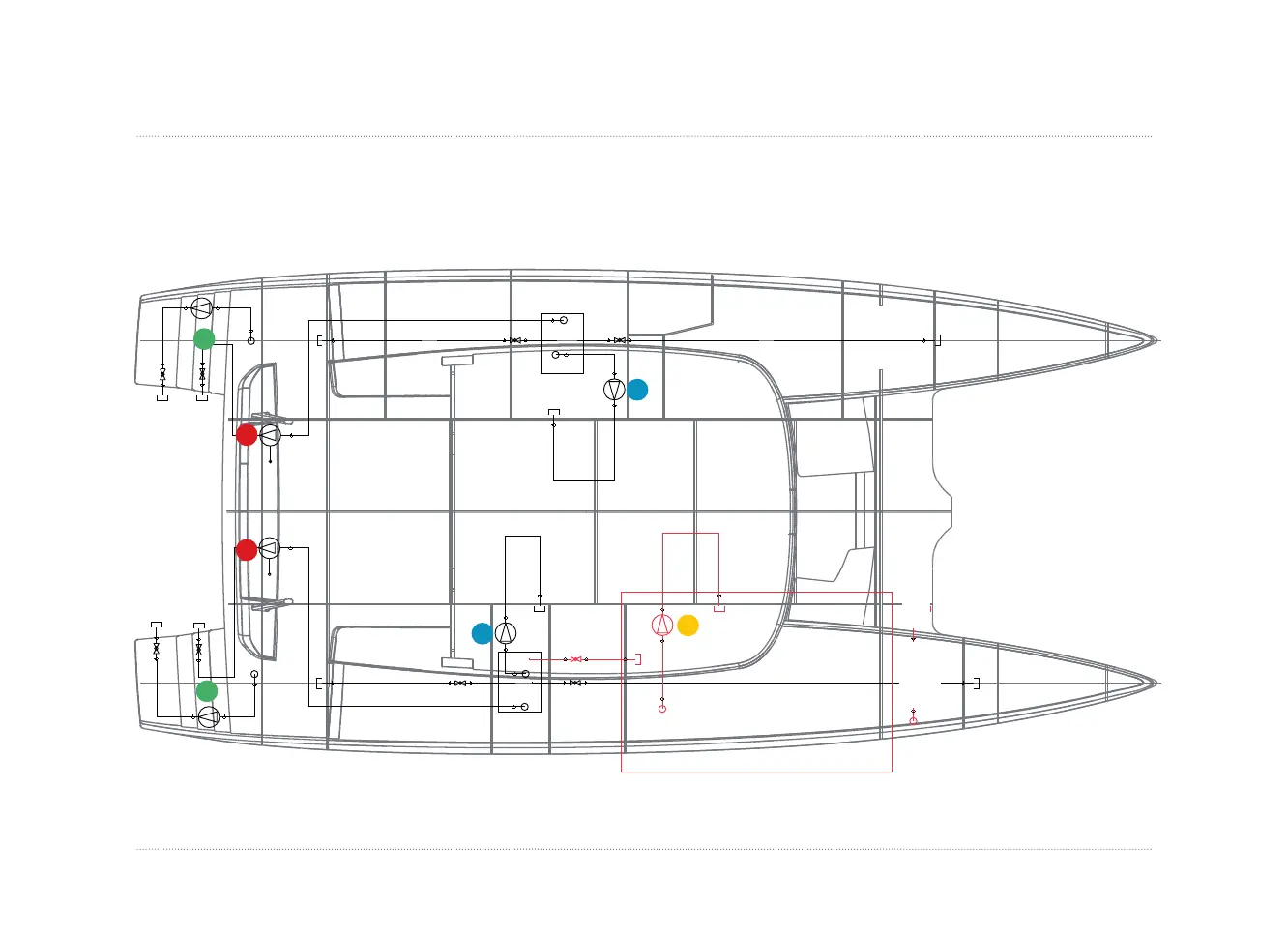

SCHEMA PLOMBERIE
CIRCUIT ASSECHEMENT CALE
-
Etude
000000xxxxxx
A 03/06/15 1/1
-
-
-
T.RENAUD
-
-
-
-
-
-
-
-
-
-
-
-
03/06/15
-
P01
P02
PM01
PM02
CP01
CP02
CP03
CP04
PASC01
PASC02
PASC03
PASC04
PASC05
PASC06
PASC07
PASC08
RBS01
RBS02
RBS03
RBS04
T-01 01
T-02 01
T-03 01
T-04 01
T-05 01
T-06 01
T-07 01 T-08 01
T-09 01
T-10 01
T-11 01
T-12 01
T-13 01
T-14 01
T-15 01
T-16 01
RBS05
RBS06
PASC09
RBS07
CP05
P03
PASC10
T-17 01
T-18 01
T-19 01
T-20 01
PASC11
P04
CP06
T-21 01
T-22 01
CP07
CP08
P05
P06
PASC12
PASC13
RBS08
RBS09
T-23 01
T-24 01
T-25 01
T-26 01
