Elektrischer Anschluss
Electrical Connection
Raccordement électrique
Kap. 4

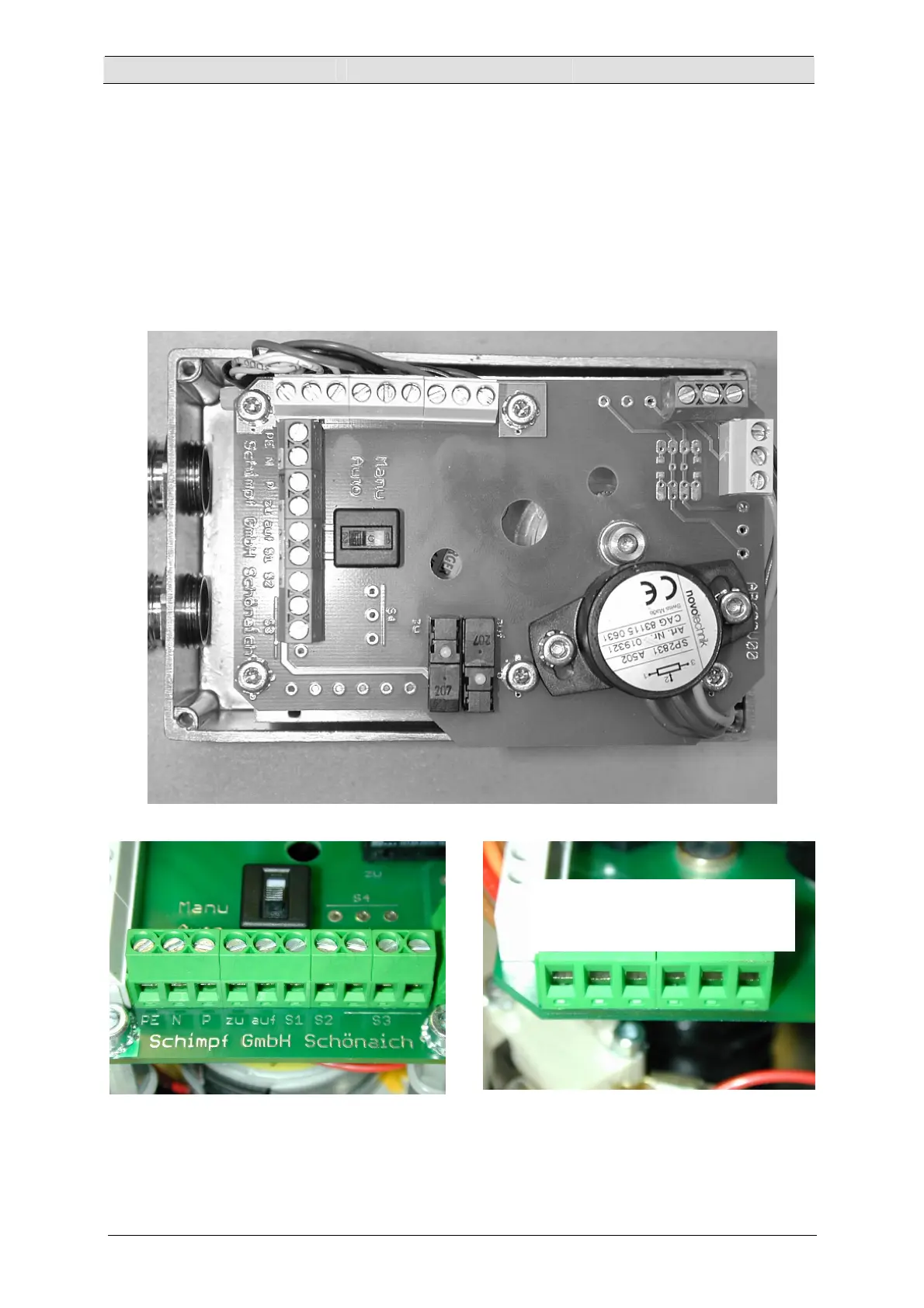

Kundenseitige Anschlüsse an Anschlussplatine AB639
Regelantrieb mit AC Synchronmotor
Connection Provided by the Customer at Connection Plate AB639
Actuator with AC Synchronous Motor
Raccordements chez le client à plaque de raccordement AB639
méchanisme de commande avec AC moteur synchrone
AB639 mit 1 Potentiometer / AB639 with 1 potentiometer / AB639 avec 1 potentiomètre
Anschluss Ansteuerung „AUF – ZU“
Connection for Control „OPEN – CLOSE“
Connexion exitation „OUVERT-FERME“
Anschluss Potirückführung
Connection potentiometer feedback
Connexion retour de potentiomètre
Poti 2 (Option) Poti 1
PE 1 P 2 3 4 5
Poti 1 Poti 2
X6 X7 X8 X9 X10 X11
Poti 1
Poti 2
(Option)
