Elektrischer Anschluss
Electrical Connection
Raccordement électrique
Kap. 4

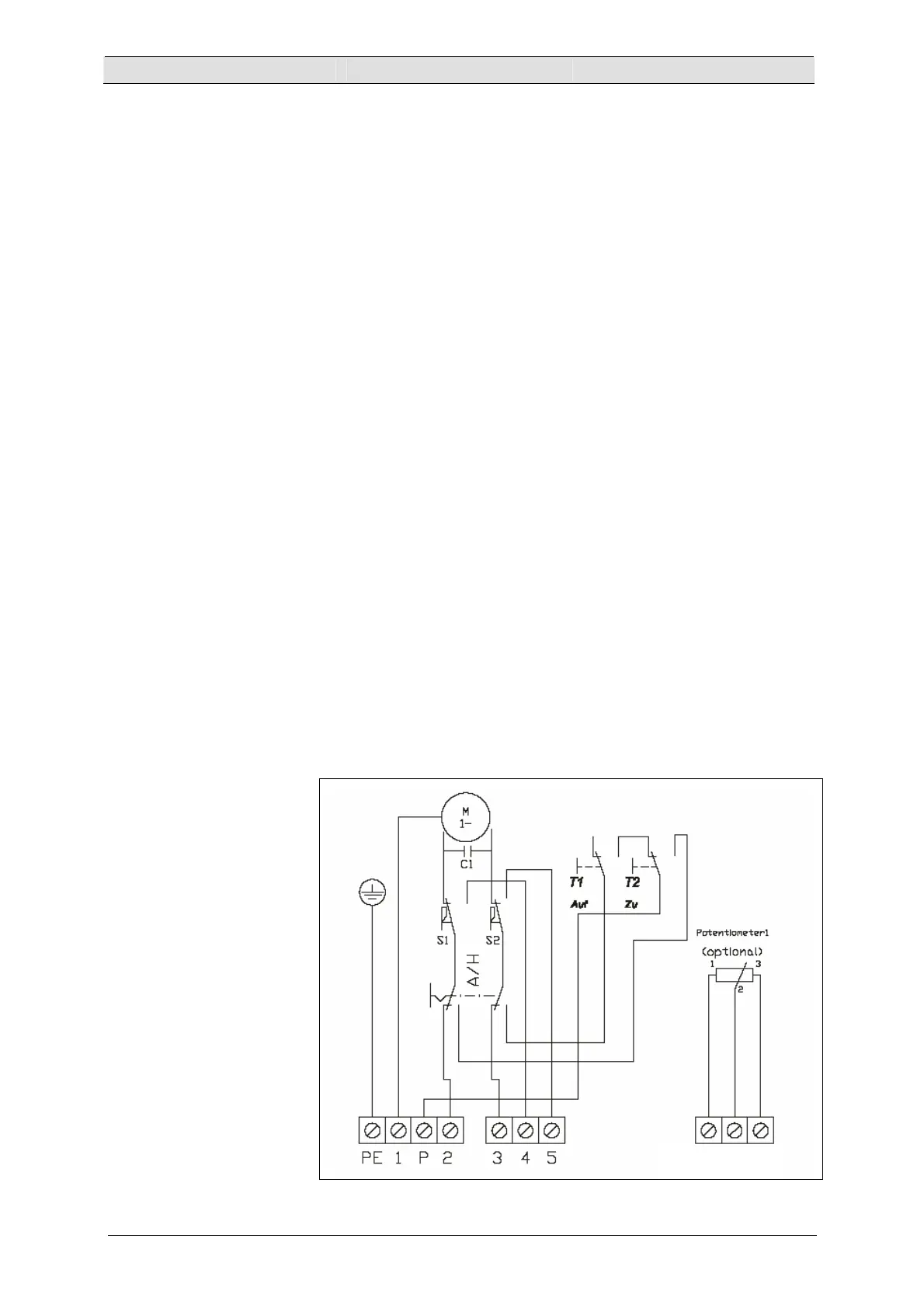

Klemme S1 (4):
Ist Schalter S1 betätigt und Spannung an Klemme 2, liegt hier eine
Spannung an, die für Steuerungszwecke weiter verwendet werden
kann.
Klemme S2 (5):
Ist Schalter S2 betätigt und Spannung an Klemme 3 liegt hier eine
Spannung an, die für Steuerungszwecke weiter verwendet werden
kann.
Klemme X6, X7, X8:
Potentiometer 5kR (Poti 1)
Rückführung an ETAMATIC/FMS/VMS
Klemme 6 an Rückführung (-)
Klemme 7 an Rückführung (Mitte)
Klemme 8 an Rückführung (+)
Sollte beim Hochfahren des Kanals der Rückführwert in die
entgegengesetzte Richtung laufen, Verdrahtung kontrollieren, ggf.
tauschen
Klemme X9, X10, X11:
Potentiometer 1kR (Poti 2 - Option)
Rückführung
oder
Klemme X6, X7, X8:
bei Typ 662 R 2127 / 1k
Rückführung Potentiometer 1
Für die Ansteuerung des Antriebs empfehlen wir Relais / Schütze der
Gebrauchskategorie AC 3 zu verwenden.
Sollte ein Reversierbetrieb notwendig sein, empfehlen wir Relais /
Schütze der Gebrauchskategorie AC 4.
