Elektrischer Anschluss
Electrical Connection
Raccordement électrique
Kap. 4

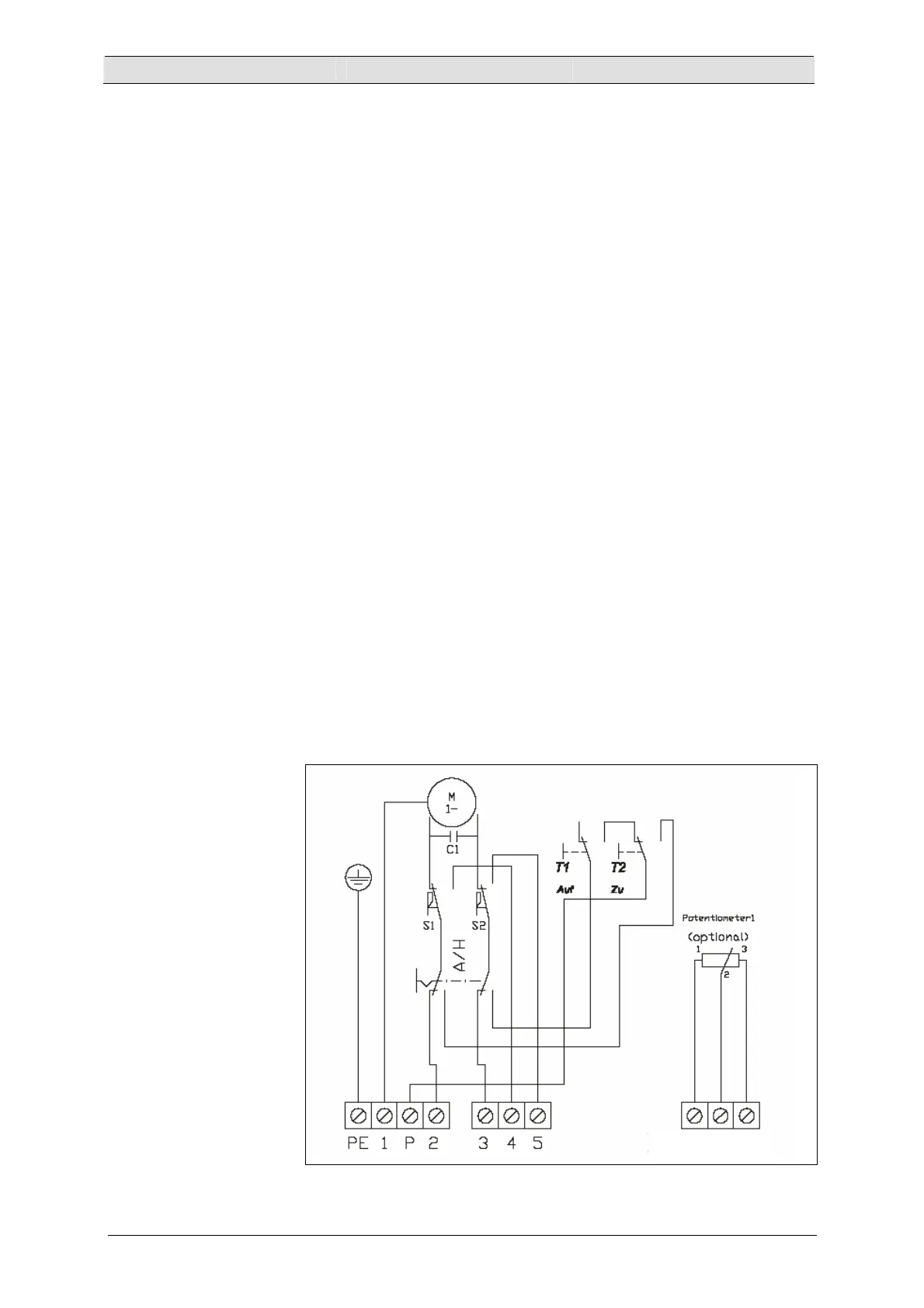

Borne S1 (4):
Lorsque le commutateur S1 est actionne et que la tension est
appliquée a la borne 2, il y a ici une tension, pouvant encore être
utilisée a des fins de commande.
Borne S2 (5):
Lorsque le commutateur S2 est actionne et que la tension est
appliquée a la borne 3, il y a ici une tension, pouvant encore être
utilisée a des fins de commande.
Bornes X6, X7, X8:
Potentiomètre 5kΩ (Poti 1)
Recopie vers ETAMATIC/FMS/VMS
Bournes 6 vers recopie (-)
Bournes 7 vers recopie (curseur)
Bournes 8 vers recopie (+)
Si lors de l´ouverture du canal, la recopie part dans le sens
inverse,vérifier le câblage, et modifier éventuellement
Bornes X9, X10, X11:
Retroaction Potentiomètre 1kΩ (Poti 2 - optionnellement)
ou
Bornes X6, X7, X8:
Lors de type
662R2127/1k
Retroaction Potentiomètre 1
Nous recommandons utiliser pour le contrôle de la commande les
relais/contacteurs de la catégorie AC 3.
Renversements de sens de rotation rapides nécessairement son,
nous recommandons devrait aux relais/contacteurs de la catégorie
AC 4.^
