12
1 - Boucle pour le guidon
2 - Protection du réservoir
3 - Cliquet
4 - Sangle de serrage avec
boucle de serrage
5 - Crochet en J
Le système d‘arrimage pour la moto se compose de deux sangles de serrage équipées chacune d‘une boucle pour le guidon et
d‘un cliquet. Les sangles de serrage sont guidées dans la protection du réservoir « en mode croisé », voir g. 2.
Positionnez votre moto à l‘avant de la remorque de transport de façon à ce que la roue avant se trouve correctement placée dans
la xation. Sélectionnez la variante de xation adaptée à votre moto, g. 3 - 6. Fixez le système d‘arrimage comme décrit sur les
gures. Serrez légèrement et uniformément les sangles de serrage à l‘aide des cliquets. Fixez la roue arrière de la moto avec la
sangle dotée d‘une boucle de serrage sur le rail porte-roue de la remorque de transport, g. 7. Serrez maintenant la sangle de
serrage et verrouillez le cliquet.

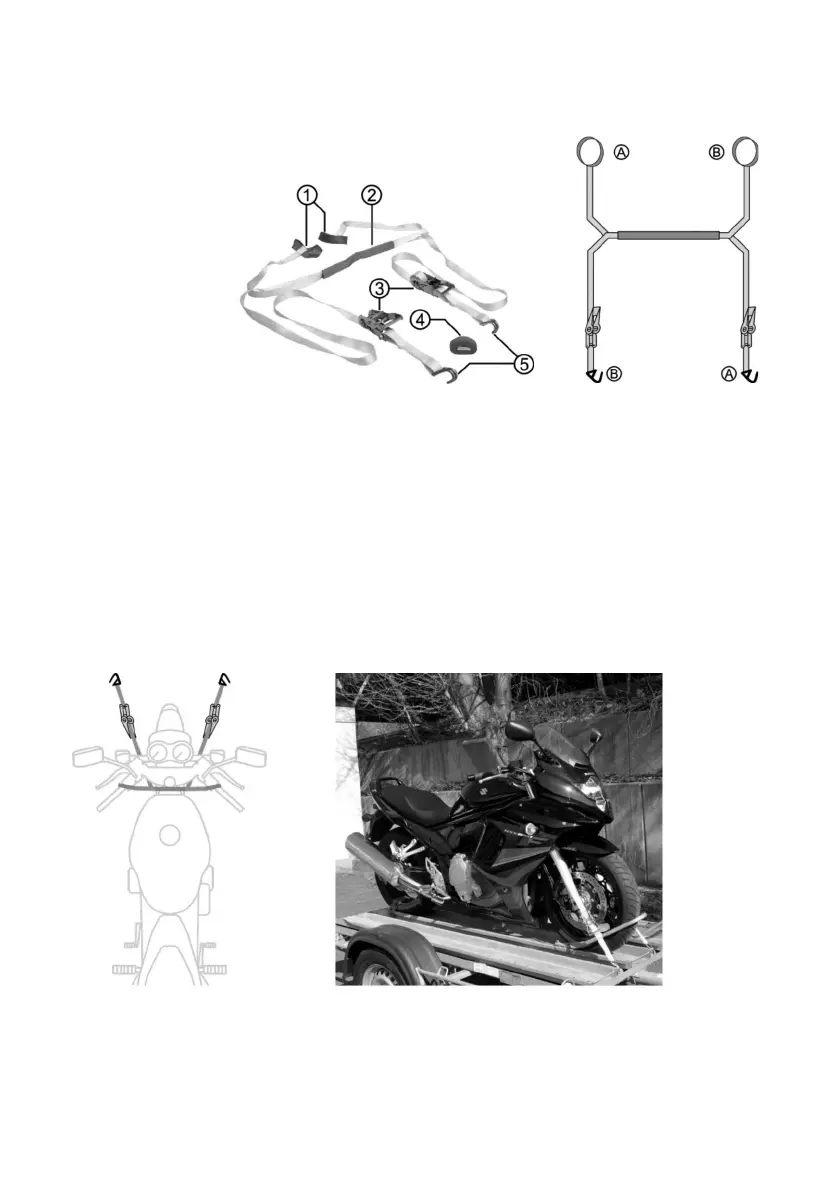

Figure 1 : Vue d’ensemble
Figure 3 : Schéma de la variante 1 Figure 4 : Variante 1
Figure 2 : Construction
5. NOTICE D‘UTILISATION
5.2 CONSTRUCTION
5.3 FIXATION DE LA MOTO SUR LA REMORQUE DE TRANSPORT
5.1 VUE D‘ENSEMBLE
