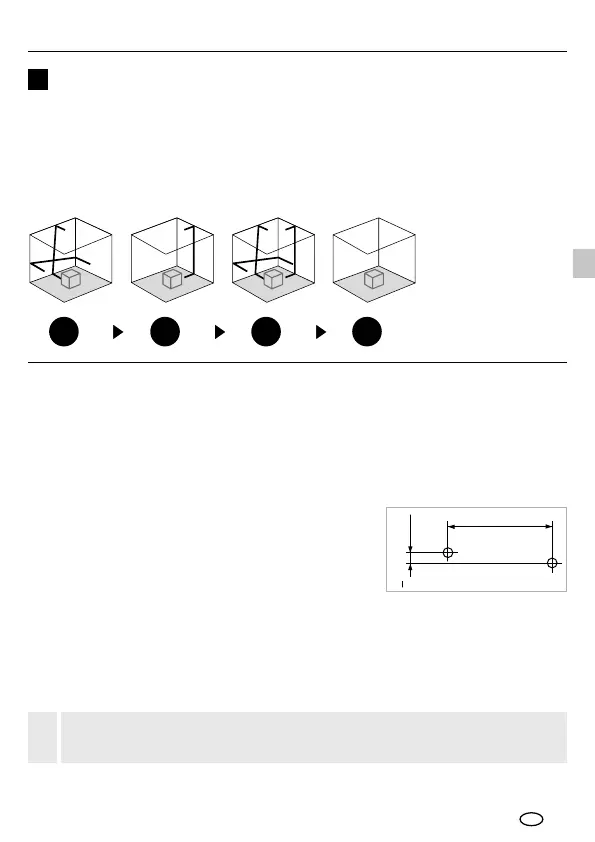

41
CompactCube-Laser 3
LASER LASER LASER LASER
B
C
2,5 m
< 2,5 mm = OK
IT
Non sbloccare la sicura di trasporto, portare l‘interruttore a scorrimento
(3) in posizione „OFF“. Con il tasto di selezione accendere e selezionare i laser.
È ora possibile tracciare piani inclinati. In questa modalità non si può livellare
orizzontalmente o verticalmente, in quanto le linee laser non si orientano
più automaticamente. In questa modalità le linee laser non si posizionano più
automaticamente e lo segnalano iniziando a lampeggiare.
3
Modalità d’inclinazione
Verifica della linea orizzontale
Collocare l‘apparecchio a circa 5 m da una
parete ed attivare la croce di collimazione laser.
Segnare il punto B sulla parete. Ruotare la croce
di collimazione laser di circa 2,5 m verso destra
e segnare il punto C. Controllare se la linea
orizzontale passante per il punto C si trova alla
stessa altezza del punto B ± 2,5 mm. Ripetere
la procedura ruotando la croce di collimazione
verso sinistra.
Verifica della linea verticale
Collocare l‘apparecchio a circa 5 m da una parete. Fissare alla parete
un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente.
Accendere l‘apparecchio e puntare il laser verticale sul filo a piombo.
La precisione rientra nella tolleranza se lo scostamento tra la linea laser
ed il filo a piombo non è maggiore di ± 2,5 mm.
Verificare regolarmente la calibrazione prima dell‘uso, dopo il trasporto
e in caso di lunghi periodi di inattività.
!
