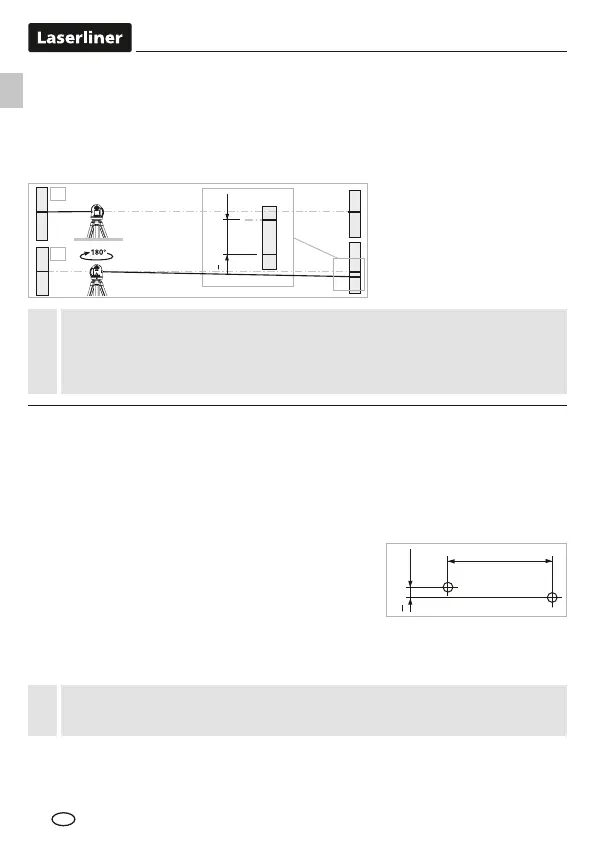

Überpüfung der horizontalen Linie
Gerät ca. 5 m von einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen
Sie, ob die waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe
mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.
A3
A2
A2
A1
4.
3.
A3
A2
<
0,4 mm / m = OK
Kalibrierung überprüfen
Wenn A2 und A3 mehr als 0,35 mm / m auseinander liegen, ist eine
Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in
Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!
3. Stellen Sie das Gerät so nah wie möglich an
die Wand auf Höhe des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 und A3 ist die Toleranz.
B
C
2,5 m
< 2 mm = OK
Überprüfung der vertikalen Linie
Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer
2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein-
schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit
liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 2 mm ist.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch,
nach Transporten und langer Lagerung.
!
