LaserLiner DuoView Camera - Page 15

DuoView Camera
15
– Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services
ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être
la source ou faire l‘objet de risques ou de perturbations.
Remarques concernant la maintenance et l‘entretien
Nettoyer tous les composants avec un chiffon légèrement humide et éviter d‘utiliser des produits
de nettoyage, des produits à récurer ou des solvants. Stocker l‘appareil à un endroit sec et propre.

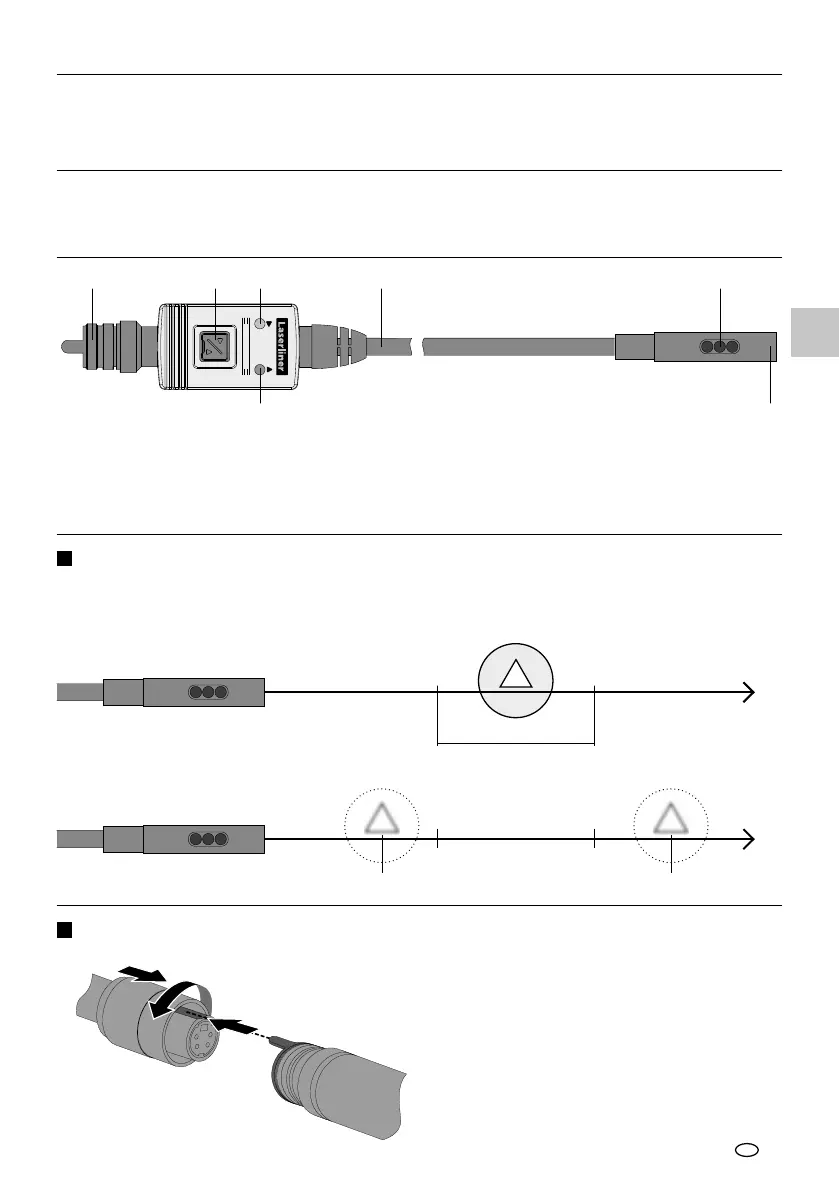

1
Zone de la profondeur du champ
Les objets situés bien au-delà de la zone de mise au point peuvent apparaître en ou.
2
Raccord du tuyau exible
1.
2.
3.
FR
DuoView Camera
1 2 53 6
4 7
3 - 5 cm
DuoView Camera
< 3 cm > 5 cm
DuoView Camera
La caméra frontale de la caméra DuoView fournit des images nettes à une distance comprise entre 3 et 5 cm
devant la tête de la caméra. La caméra latérale a une profondeur de champ comprise entre 1 et 5cm devant
la tête de la caméra.
1 Branchement à l’unité de base
2 Commutation caméra frontale et latérale
3 LED verte de la caméra latérale
4 LED rouge de la caméra frontale
5 Tuyau exible
6 Caméra latérale
7 Caméra frontale
Vue caméra frontale
