20
A1
A2
2.
1.
A3
A2
A2
A1
4.
3.
A3
A2
<
0,5 mm / m = OK
3
Quand A2 et A3 sont distants de plus de 0,5 mm / m
l‘un de l‘autre, un réglage de l‘appareil est nécessaire.
Prenez contact avec votre revendeur ou appelez le service
après-vente de UMAREX-LASERLINER.
!

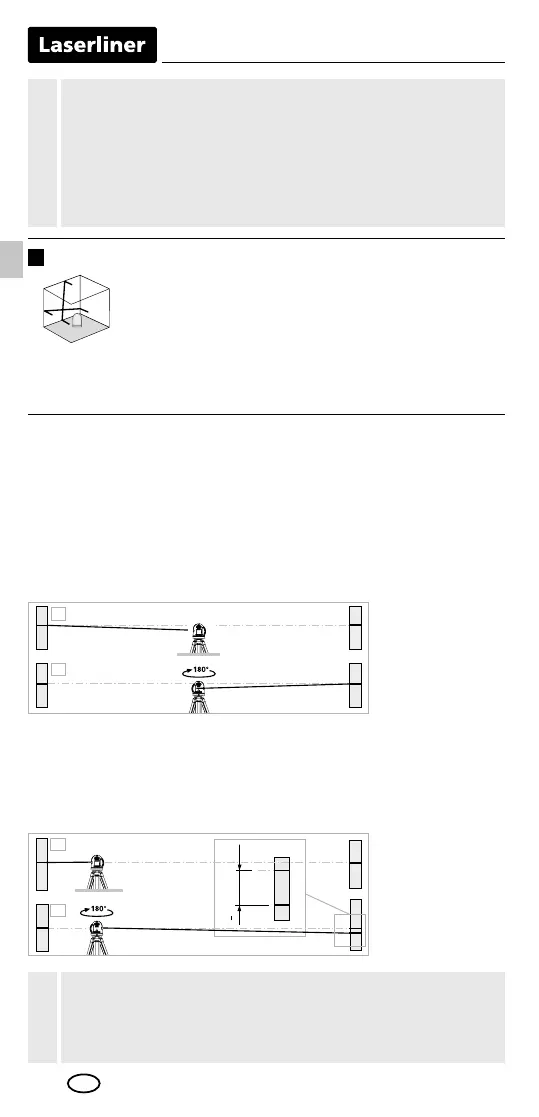

Contrôler le calibrage
3. Rapprochez l‘appareil aussi près que possible du mur à hauteur
du repère A1.
4. Tournez l‘appareil de 180° et repérez un point A3.
La différence entre les points A2 et A3 est la tolérance.
1. Marquez un point A1 sur le mur.
2.
Tournez l‘appareil de 180° et marquez un point A2. Vous disposez
donc entre les points A1 et A2 d‘une ligne de référence horizontale.
Préliminaires au contrôle du calibrage
Vous pouvez contrôler le calibrage du laser. Posez l‘appareil au
centre entre deux murs écartés l‘un de l‘autre d‘au moins 5 m.
Éteindre l’instrument en dégageant le blocage du transport (CROIX
LASER ALLUMÉE). Utilisez un trépied pour un contrôle optimal.
Ne pas dégager le blocage de transport, faire glisser
l’interrupteur à coulisse(3) vers la droite. Il est maintenant
possible de
travailler sur des plans inclinés. Il n’est pas
possible
d’effectuer un nivellement horizontal ou vertical
dans ce mode étant donné que les lignes laser ne s’orien-
tent plus automatiquement. La LED (1) et les lignes laser
clignotent en rouge.
Mode d‘inclinaison
Il est nécessaire de dégager le blocage de transport pour
procéder au nivellements horizontal et vertical. La DEL (1)
est allumée en permanence en rouge. Dès que l’instrument
se trouve en dehors de la plage de nivellement automatique
de 4°, les lignes laser clignotent. Positionner l’instrument
de manière à ce qu’il soit dans la plage de nivellement.
Les lignes laser restent de nouveau allumées.
!
FR
