32
3
A1
A2
2.
1.
A3
A2
A2
A1
4.
3.
A3
A2
<
0,5 mm / m = OK
Jeżeli A2 i A3 są oddalone od siebie o więcej niż 0,5 mm
na m, niezbędne jest justowanie. Skontaktuj się z lokalnym
handlowcem lub serwisem. UMAREX-LASERLINER.
!

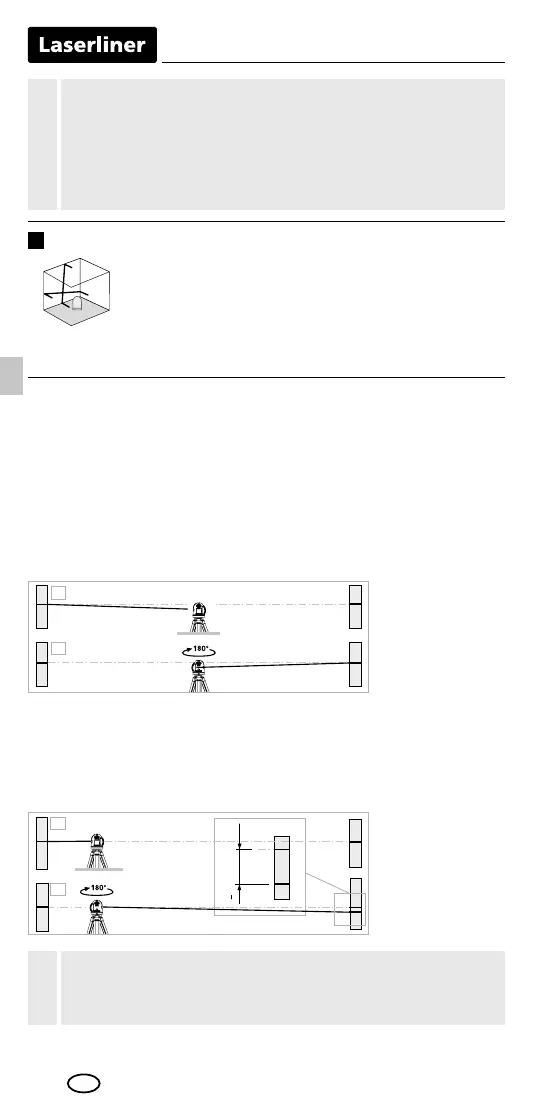

Kontrola Kalibracji
3. Ustaw najbliżej jak to możliwe ściany na wysokości
punktu zaznaczonego A1.
4. Obróć niwelator o 180° i zaznacz punkt A3.
Różnica pomiędzy A2 i A3 jest tolerancją.
1. Zaznaczamy punkt A1 na ścianie.
2. Obracamy niwelator o 180° i zaznaczamy punkt A2.
Pomędzy A1 i A2 mają Państwo teraz poziomą linię odniesienia.
Kontrola Kalibracji - przygotowanie
Można w każdej chwili sprawdzić kalibrację. Stawiamy niwelator
w środku pomiędzy dwiema łatami (ścianami), które są oddalone
o co najmniej 5 m. Włączyć urządzenie, zwalniając w tym celu
zabezpieczenie do transportu (KRZYŻ LASEROWY WŁĄCZONY).
Dla najlepszego skontrolowania używamy statywu.
Nie zwalniać zabezpieczenia transportowego, przesunąć
włącznik suwakowy (3) w prawo. Można teraz wygene-
rować skośne płaszczyzny. Wtym trybie niemożliwe jest
niwelowanie poziome lub pionowe, gdyż linie lasera nie
są już ustawiane automatycznie. Dioda LED (1) ilinie
laserowe migają na czerwono.
Tryb nachylenia
Do niwelacji poziomej ipionowej zabezpieczenie transpor-
towe musi być zwolnione. Dioda LED (1) świeci na czerwono.
Gdy urządzenie znajduje się poza automatycznym zakresem
niwelacji wynoszącym 4°, linie laserowe migają.
Ustawić urządzenie tak, aby znalazło się wzakresie niwelacji.
Linie laserowe ponownie świecą wsposób ciągły.
!
PL
