09
PowerCross-Laser 5G
B
C
2,5 m
< 0,75 mm = OK

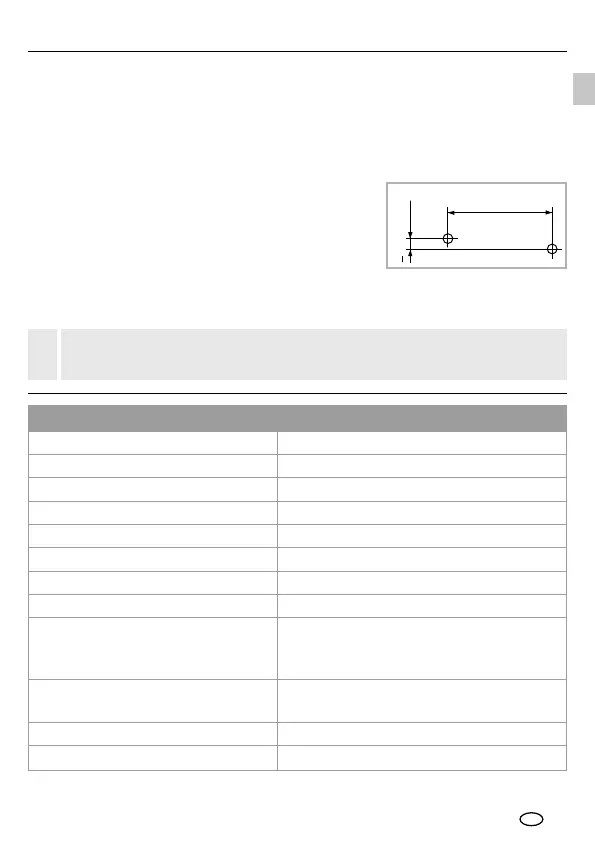

Technische Daten (technische Änderungen vorbehalten. 18W21)
Selbstnivellierbereich ± 2°
Genauigkeit ± 0,15 mm / m
Laserwellenlänge Linienlaser (grün) 515 nm
Laserwellenlänge Lotlaser (rot) 650 nm
Laserklasse 2 / ≤ 1 mW
Stromversorgung Lithium-Ionen Akku
Betriebsdauer Akku (alle Laser an) ca. 4 Std.
Ladedauer Akku ca. 4 Std.
Arbeitsbedingungen
0…50°C, Luftfeuchtigkeit max. 80% rH,
nicht kondensierend, Arbeitshöhe max.
4000 m über NN (Normalnull)
Lagerbedingungen
-10…70°C, Luftfeuchtigkeit
max. 80% rH
Gewicht (inkl. Akku) 1,4 kg
Abmessung (B x H x T) 120 x 120 x 200 mm
Überprüfung der vertikalen Linie:
Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m
langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten
und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt
innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 0,75 mm beträgt.
Überpüfung der horizontalen Linie:
Gerät ca. 5 m von einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen
Sie, ob waagerechte Linie von Punkt C ± 0,75 mm auf der gleichen Höhe
mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung.
!
DE
