Speed Switch
Oscillation Knob
TILTING: This Fan is equipped with a multi-angle Fan
Head for Whole-Room Air Circulation. Follow the steps
below to properly adjust the "tilt angle" of your Fan.
(Figure 13)
Place one hand on the pole just under the Fan Neck.
Place your other hand on top of Fan.
Gently push or pull the Fan Head until it is in the desired
position.
Figure 13
Para asegurar la Helice, enroscarla hasta que quede
apretada en el Cubo de la Tapa haciéndola girar Hacia
la Izuierda.
Con el cabezal del ventilador en posición vertical, alinee el Adorno de la Parrilla Delantera
de modo que quede horizontal y con el lado debido hacia arriba. Empiece en la parte
superior de la parrilla y siga hacia abajo, insertando las Trabas de la Parrilla Trasera en
las Ranuras de la Parrilla Delantera. (Figura 9)
Conjunto de
Cabezal
Tubo de
Extensión
Tuerca de Ajuste
de Altura
Tubo de
Extensión
Parrilla Trasera
Tuerca de
Plastico
Tapa de
Ventilador
Pasador
Ranura del Cubo
Figura 6
Helice
VELOCIDAD: Ajuste la velocidad del
ventilador con el control de velocidad
ubicado en la parte posterior del motor.
(Figura 12)
3 – Velocidad Alta
2 – Velocidad Mediana
1 – Velocidad Baja
INCLINACION: Este Ventilador está equipado de Cabeza
de Ventilador de ángulo múltiple para la Circulación del
aire por toda habitación o cuarto. Siga lo que se indica
a continuación para graduar propiamente el "ángulo de
inclinación" del Ventilador. (Figura 13)
Ponga una mano sobre el soporte exactamente por debajo
del Cuello del Ventilador.
Ponga la otra mano sobre la parte superior del Ventilador.
Empuje o hale suavemente la Cabeza del Ventilador hasta que
quede en la posición des eada.
OSCILACION: Empuje la
perilla ubicada en la parte
superior de la caja del
motor para hacer que la
cabeza del Ventilador se
mueva de un lugar hacia
otro. (Figuras 10 y 11)
Hacia Arriba:
Estacionario
Hacia Adelante:
Oscilar
Figura 10
Figura 11
Figura 12
Control de
Velocidad
Perilla de
Oscilación
Figura 13
Figura 8A
Figura 8
Figura 5
Blade
1. Take pipe assembly out of carton as shown. (Figure 1)
Loosen Height Adjustment Nut turning counter clockwise. (Figure 2)
Raise Extension Pipe. (Figure 3)
Tighten Height Adjustment Nut turning clockwise. (Figure 4)
2. Saque el conjunto de la tubería del cartón como muestra. (Figura 1)
Desafloje la Tuerca de Ajuste de Altura, girando en sentido contrahorario. (Figura 2)
Eleve la Extensión De La Tubería. (Figura 3)
Apriete la Tuerca de Ajuste de Altura, girando en sentido horario. (Figura 4)
1. With a twisting motion, insert the end of
the large diameter pipe into hole in Base.
(Figure 5) Turning pipe while pushing will assure
pipe is fully seated in Base.
For Height Adjustment:
a) Loosen Height Adjustment Nut.
b) Raise or lower Extension Pipe to
desired height.
c) Tighten Height Adjustment Nut.
2. Utilizando un movimiento giratorio, inserte el ex-
tremo del tubo de diámetro grande en el agujero
de la Base. (Figura 5) El girar el tubo a medida
que se lo empuja asegura que el tubo quede
plenamente asentado en la Base.
Para ajustar la altura:
a) Afloje la Tuerca de Ajuste de Altura.
b) Eleve o baje el Tubo de Extensión
hasta obtener la altura deseada.
c) Apriete la Tuerca de Ajuste de Altura.
1. Place Head Assembly with Collar
onto Extension Pipe. (Figure 6)
Holding Extension Pipe firmly,
twist Head Assembly downward
until seated on Extension Pipe.
2. Coloque el Conjunto de Cabezal
con el Collar en el Tubo de Extensión.
(Figura 6)
Sostenga firmemente el Tubo de
Extensión y empuje el Conjunto
de Cabezal hacia abajo con un
movimiento giratorio hasta que
quede asentado en el Tubo de
Extensión.
1. Tilt Head Assembly back. Put
Rear Grill on Motor. (Figure 7)
Align tab of Plastic Rear Grill
with groove on top of front Mo-
tor cover.
2. Inclinarla Cabeza del Ventilador
hacia atrás. Coloque la Rejilla
Trasera en el Motor. (Figura 7)
Alinear la lengüeta de la Rejilla
Trasera con la ranura en la parte
superior de la cubierta delantera
del Motor.
Figure 2
Figure 4
Figure 3
Figure 1
Height Adjustment
Nut
Extension Pipe
Rear
Grill
Figure 7
Motor
2. Asiente la Parrilla Trasera y sujetela con la Tu-
erca de Plástico hacia la Derecha. Deslice la
Helice en el Eje del Motor. (Figura 8) Alinear
la Ranura Del Cubo de la tapa con el Pasador
del eje del motor. (Figura 8A)
Tuerca de Ajuste de
Altura
Tubería de
Extension
Rejilla
Trasera
Figura 7
Figura 1
Figura 2
Figura 3 Figura 4

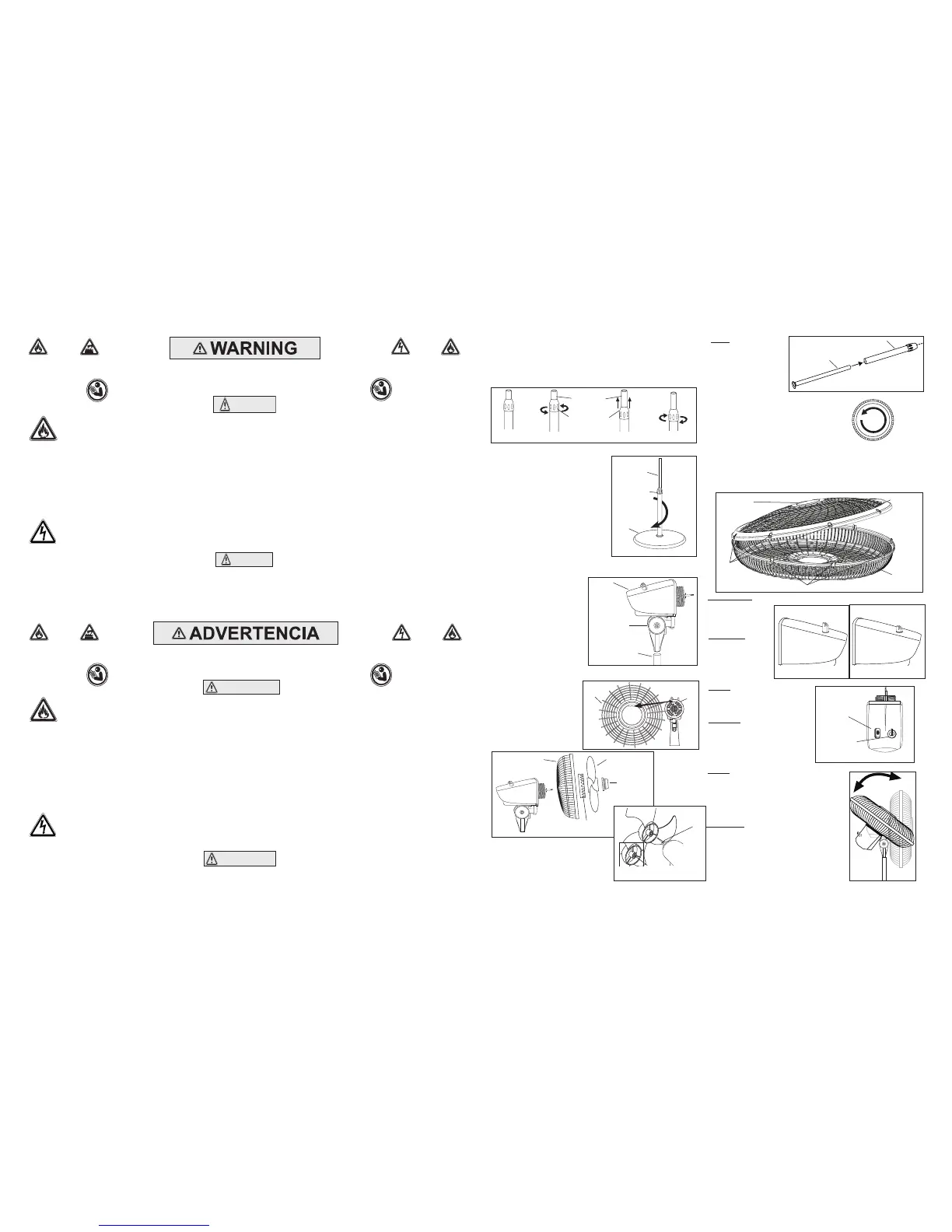

STEP 1: PIPE ASSEMBLY PASO 1: ARMADO DE LA TUBERIA
STEP 2: STAND ASSEMBLY PASO 2: ENSAMBLE DEL PIE
STEP 3: HEAD ASSEMBLY
STEP 3: CONJUNTO DE LA CABEZA
STEP 4: BLADE & GRILL ASSEMBLY
STEP 4: ENSAMBLE DEL ASPAY REJILLA
A
B
Do Not take pipe apart.
Should pipes become
separated, insert pipe A
into pipe B.
No tome tubos
separados. En caso de
tuberías se
separados, insertar un tubo
en el tubo B.
1. DO NOT use this fan in areas where flammable vapors are present or where products such as gasoline, solvents, oil based paint
or flammable chemicals, liquids or sprays are used, stored or being applied.
2. DO NOT use this fan in agricultural facilities including areas where grain, hay, or feed is stored or areas where livestock,
poultry or animals are confined.
3. DO NOT run power cord under throw rugs, runners, or similar coverings or allow furniture or heavy objects to rest on the
cord. Do not route cord under furniture or appliances.
Provided with an integral speed controller. Do not use with an external solid state speed control device.
IMPORTANT SAFETY INSTRUCTIONS
When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electrical
shock and injury to persons, including the following:
Read all instructions before using this Fan.
4. DO NOT use this fan outdoors, in or near a window or near water, bath tubs, swimming pools, hot tubs or other wet areas.
5. DO NOT depend on the ON/OFF switch as the sole means of disconnecting power to the fan when moving, cleaning or
servicing. ALWAYS unplug the fan when servicing or when not in use.
6. NEVER operate any Fan with a damaged cord or plug or after the Fan malfunctions, has been dropped or damaged in any
manner.
7. DO NOT leave children unattended while the fan is in use or plugged in.
8. Arrange cord away from traffic area and where it will not be tripped over.
The Blue Plug™ on your Lasko fan is a safety feature. It contains a non-replaceable safety device (fuse) that should not be removed
or tampered with. To reduce the risk of fire, electric shock and personal injury, DO NOT attempt to remove, replace, repair or tamper
with the originally supplied plug. If the Fan has stopped functioning, it may be due to the safety device incorporated in this plug. Call
800-233-0268, Monday - Friday, between 8:00 a.m. and 5:00 p.m. Eastern for questions. If the plug warning label is missing or dam-
aged, call the toll free number for a replacement label.
THIS FAN HAS A POLARIZED PLUG (one blade is wider than the other). This plug is designed to fit into the outlet only one way.
Match the wide blade to wide slot in outlet and FULLY INSERT. DO NOT attempt to bypass or defeat this safety feature. If the plug
does not fit in the outlet, consult a qualified electrician. The outlet may need to be replaced.
1. NO use este ventilador en las zonas donde están presentes vapores inflamables o donde productos como la gasolina,
disolventes, pinturas a base de aceite o productos químicos inflamables, líquidos o aerosoles se utilizan, almacenan o sestán aplicando.
2. NO use este ventilador en instalaciones de agricultura incluyendo áreas donde se almacena el grano, heno o el pienso o las áreas donde
se almacene ganado, aves de corral o los animales.
3. NO instale el cable de alimentación en las alfombras, tapetes o cubiertas similares, o permitir que los objetos muebles y pesados sobre el cable.
No encamine el cordón debajo de los muebles o electrodomésticos.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Al usar artefactos eléctricos, siempre deben tomarse precauciones básicas para reducir el riesgo de incendio, choque eléctrico y lesiones a
personas, incluyendo las siguientes:
Lea todas las instrucciones antes de usar este Ventilador.
4. NO use este ventilador al aire libre, en o cerca de una ventana o cerca del agua, bañeras, piscinas, bañeras de agua caliente o de otras
áreas húmedas.
5. NO dependen del interruptor ON / OFF como el único medio de desconexión de la potencia del ventilador cuando se mueve, de
limpieza o mantenimiento. SIEMPRE desconecte el ventilador durante el servicio o cuando no esté en uso.
6. NUNCA haga funcionar ningún Ventilador con un cable o enchufe dañado o después de un mal funcionamiento de los fans, se ha caído
o dañado de alguna manera.
REDUZCA EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA – NO USE ESTE VENTILADOR CON DISPOSITIVOS DE CONTROL DE VELOCIDAD DE ESTADO SÓLIDO
7. No deje los niños solos mientras el ventilador está en uso o enchufado
8. Coloque el cable lejos del área de tráfico y donde no se tropiece con él.
