LAZBOY 44946 - Assemble Base and Gas Lift

3
1” Screws
1-3/4” Screws 1-1/4” Screws
K
I
J
L
Allen Key M5
NM
2-1/2” Screws
Plastic Shroud
H
Plastic Caps

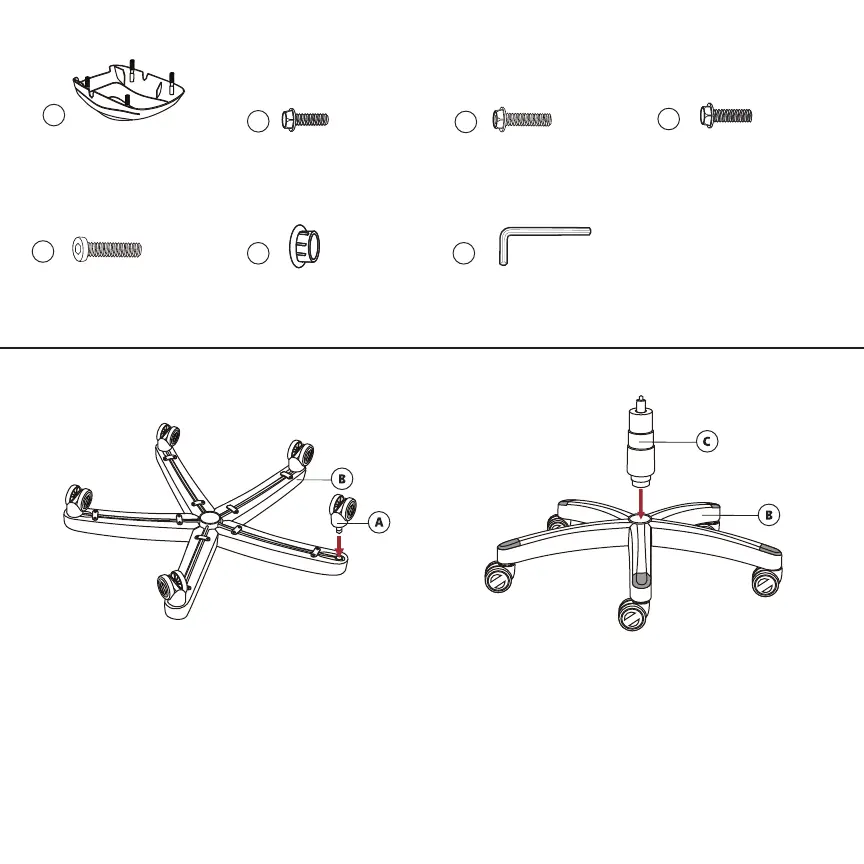

Step 1
Place the Star Base (B) upside down and insert 5
Casters (A) into the holes on the Star Base (B).
Paso 1
Ponga la base en forma de estrella (B) con las patas
hacia arriba y inserte las 5 ruedas (A) en los hoyos
situados en la base (B).
Step 2
Turn the Star Base (B) over and insert the Gas Lift with
Telescoping Cover (C) through the center hole on top of
Star Base (B).
Paso 2
Voltee la base en forma de estrella (B) e inserte el
elevador neumático con la cubierta telescópica (C) en el
hoyo central de la parte superior de la base (B).
Quantity/cantidad: 1
Cubierta de plástico
Tapas plásticas
Quantity/cantidad: 1
Llave allen M5
Quantity/cantidad: 4
Quantity/cantidad: 2 Quantity/cantidad: 2 Quantity/cantidad: 4
Quantity/cantidad: 4
Tornillos de 25mm Tornillos de 44mm Tornillos de 32mm
Tornillos de 64mm
