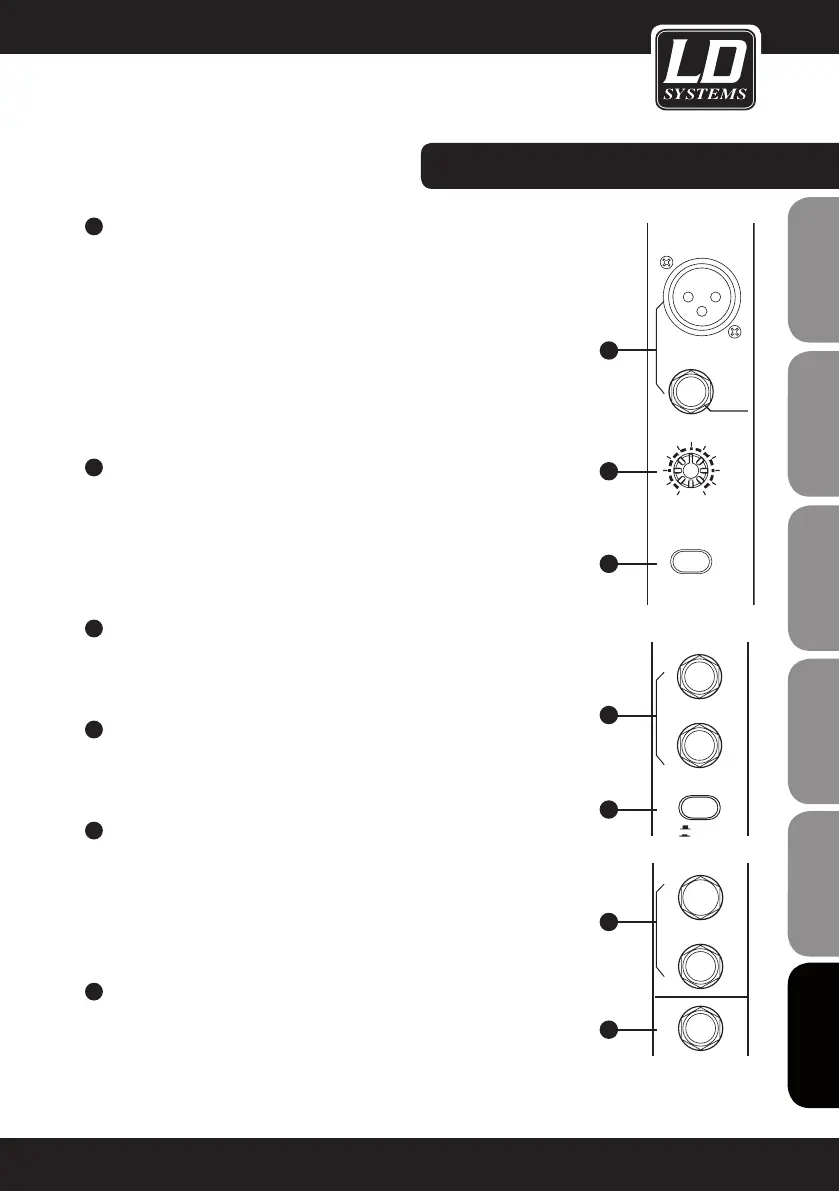

DISPOSITIVI DI COMANDO:
1
I CANALI MONO (MIC/LINE)
Le strisce di canale mono permettono collegamenti XLR bilanciati per microfo-
ni a bassa impedenza ed altre apparecchiature con segnali a basso livello. In-
oltre, sono disponibili ingressi jack da 6,3 mm per il collegamento di microfoni
e dispositivi di livello linea (es. sintetizzatore, drum machine, processore di
effetti ecc.). Attenzione: non è possibile utilizzare simultaneamente gli ingressi
microfonici (MIC) e di linea (LINE) di uno stesso canale. ALIMENTAZIONE
PHANTOM +48 VOLT Gli ingressi XLR delle strisce di canale mono mettono a
disposizione la tensione phantom per l'alimentazione di microfoni a condensa-
tore. Attenzione: quando l'alimentazione phantom è attiva, non collegare mai i
microfoni non alimentati tramite phantom agli ingressi XLR.
2
IMPOSTAZIONE DELL'AMPLIFICAZIONE DI INGRESSO
Il regolatore gain è dotato di due diverse scale di misurazione: una per il
microfono e una per dispositivi di livello linea. La scala esterna (0 ~ 44 dB)
riguarda il microfono, la scala interna (+15 ~ -30 dB) i dispositivi di livello
linea. Posizionare il regolatore gain sempre in modo tale che il LED di picco
sopra i fader di canale si accenda solo occasionalmente. Se il LED rimane
costantemente acceso, possono verificarsi distorsioni.
3
FILTRO LOW CUT
Il pulsante LOW CUT attiva il ltro low cut (75 Hz, pendenza 18 dB/ottava)
per la riduzione di disturbi a bassa frequenza come ronzii della rete o rumori
provocati dalla mano su microfoni vocali.
4
I CANALI STEREO
Le strisce di canale stereo sono organizzate ognuna in coppie stereo con jack
da 6,3 mm (connettori TRS). Collegare le fonti di segnali mono all'ingresso
jack di sinistra.
5
SELETTORE DI SENSIBILITÀ +4dBu/-10dBV
Gli ingressi di linea delle strisce di canale stereo sono dotati di un pulsante per
selezionare la sensibilità di ingresso (+4 dBu per dispositivi audio professio-
nali, -10 dBV per impianti HiFi ecc.). Nel caso in cui non si sappia con certezza
quale sia l'impostazione corretta per l'apparecchio collegato, provare a sele-
zionare inizialmente +4 dBu. Qualora il livello non dovesse essere abbastanza
alto, selezionare -10 dBV.
6
Mandate AUX (AUX SENDS)
Tramite queste prese jack da 6,3 mm è possibile suddividere il segnale e
trasmetterlo ulteriormente a processori di effetti esterni o ad altri dispositivi.
Queste uscite fungono inoltre da uscite submix.
1
2
3
4
6
5
7
LINE IN 1
BAL OR
UNBAL
LINE
MIC
+15dB -25dB
0dB 40dB
LOW CUT
75Hz 18dB/Oct
MIC 1
LINE IN 19/20
+4dBu
-10dBV
LEFT(MONO)
RIGHT
AUX SENDS
1
PHONE
2
117
