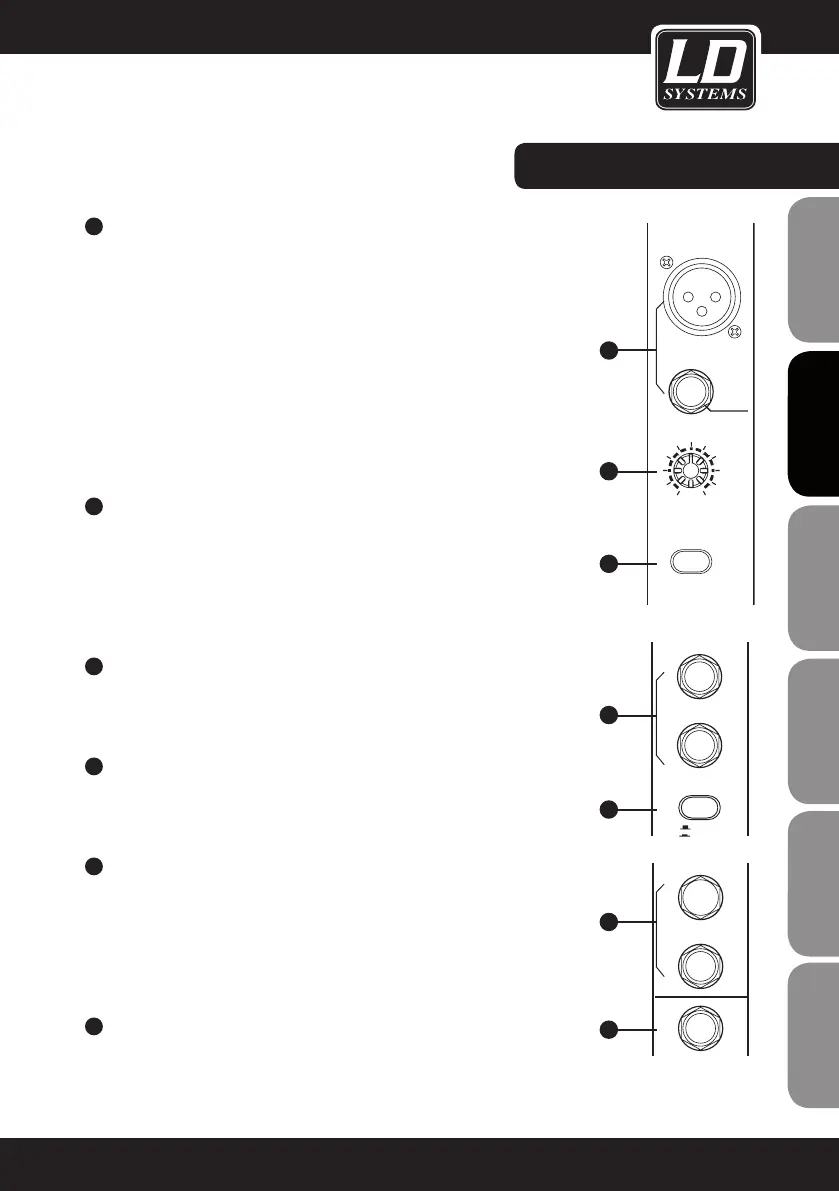

BEDIENELEMENTE:
1
DIE MONOKANÄLE (MIC/LINE)
Die Mono-Kanalzüge bieten symmetrische XLR-Anschlüsse für niederohmige
Mikrofone und anderes Equipment mit niedrigem Pegel.
Zusätzlich stehen 6,3-mm-Klinkeneingänge für den Anschluss von Mikrofonen
und Geräten mit Line-Pegel (z.B. Synthesizer, Drum-Computer, Effektprozesso-
ren etc.) zur Verfügung.
Achtung: Es ist nicht möglich, MIC- und LINE-Eingänge desselben Kanals
gleichzeitig zu belegen.
+48-VOLT-PHANTOMSPEISUNG
Die XLR-Eingänge der Mono-Kanalzüge stellen +48-Volt-Phantomspannung
zur Speisung von Kondensatormikrofonen bereit. Achtung:
Schließen Sie bei eingeschalteter Phantomspeisung niemals Mikrofone ohne
Phantomspeisung an die XLR-Eingänge an.
2
EINSTELLEN DER EINGANGSVERSTÄRKUNG
Der Gain-Regler verfügt über zwei unterschiedliche Einteilungen: eine für
Mikrofone und eine für Geräte mit Line-Pegel. Der äußere Ring (0 ~ 44 dB)
bezieht sich auf Mikrofone, der innere (+15 ~ -30 dB) auf Geräte mit Line-
Pegel. Stellen Sie den Gain-Regler stets so ein, dass die Peak-LED oberhalb
des Kanal-Faders nur gelegentlich aufleuchtet. Leuchtet die LED konstant,
kann dies zu Verzerrungen führen.
3
TRITTSCHALLFILTER (LOW CUT)
Die LOW CUT-Taste aktiviert ein Trittschall lter (75 Hz, Flankensteilheit 18 dB/
Oktave) zur Reduzierung von tieffrequenten Störgeräuschen wie Netzbrummen
oder Handgeräusche von Vokalmikrofonen.
4
DIE STEREOKANÄLE
Die Stereo-Kanalzüge sind jeweils als Stereopaare mit 6,3-mm-Klinkeneingängen
(TRS) ausgeführt. Mono-Signalquellen schließen Sie an den linken Klinkeneingang
an.
5
+4dBu/-10dBV-UMSCHALTUNG
Die Line-Eingänge der Stereo-Kanalzüge verfügen über eine Taste zur
Umschaltung der Eingangsemp ndlichkeit (+4 dBu für professionelles Audio-
Equipment, -10 dBV für HiFi-Geräte etc.). Falls Sie nicht sicher sind, welche
Einstellung für das jeweils angeschlossene Gerät geeignet ist, versuchen Sie
es zuerst mit +4 dBu. Sollte der Pegel nicht hoch genug sein, schalten Sie auf
-10 dBV um.
6
AUX SENDS
Über diese 6,3-mm-Klinkenbuchsen kann das Signal gesplittet und zusätzlich
an externe Effektprozessoren o.Ä. überführt werden. Darüber hinaus bieten
sich diese Ausgänge als Submix-Ausgänge an.
1
2
3
4
6
5
7
LINE IN 1
BAL OR
UNBAL
LINE
MIC
+15dB -25dB
0dB 40dB
LOW CUT
75Hz 18dB/Oct
MIC 1
LINE IN 19/20
+4dBu
-10dBV
LEFT(MONO)
RIGHT
AUX SENDS
1
PHONE
2
