POWER
ON OFF
PHANTOM
INSERT
INSERT
INSERT
INSERT
LEFT
RIGHT
MAIN MIX OUTPUT(BAL/UNBAL)
R
ALT OUTPUTCTRL ROOM
OUTPUT
RIGHT(4)
LEFT
RIGHT
3 4
FOOT SW
1
2
L
LEFT(3)
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION:
REPLACE WITH THE SAME TYPE FUSE AND RATING
DISCONNECT SUPPLY CORD BEFORE CHANGING FUSE
WARNING: SHOCK HAZARD
AVIS: RISQUE DE CHOC ELECTRIQUE
- DO NOT OPEN
- NE PAS OUVRIR
AC INPUT
EUROPE
210-240V 50Hz
£
RATED POWER CONSUMPTION: 23W
Fuse:T250mAL
SER I AL
MODEL
Apparaten skall anslutas
till jordat uttag nar den
ansluts till ett natverk
38
INSERTS (MONOKANÄLE)
Alle Mono-MIC-Kanäle sind zusätzlich mit Insert-Buchsen (Stereoklinke, TRS) ausgestattet, über
die Sie externe Effektgeräte o.Ä. in den jeweiligen Kanalzug einschleifen können. Dabei wird das
Signal unmittelbar nach dem Gain-Regler (TRIM) abgegriffen und an einen externen Signalprozessor,
z.B. einen Kompressor oder Limiter, überführt. Nachdem es diesen durchlaufen hat, wird es
vor dem EQ in denselben Kanalzug zurückgeführt. Hinweis: Für den Anschluss externer Geräte an
Insert-Punkte benötigen Sie so genannte “Y”-Kabel
39
CTRL ROOM OUTPUT
Über diese 6,3-mm-Klinkenbuchsen geben Sie das Signal an Studio-Monitorlautsprecher (CONTROL
ROOM) oder ein PA-System aus.
40
ALT OUTPUT
Diese unsymmetrischen 6,3-mm-Klinkenbuchsen dienen als zusätzliche Ausgänge, deren Pegel
über den ALT 3-4-Fader im Master-Bereich des Mixers gesteuert wird (max. +22 dBu). Die Signale
aller Kanäle bei denen die Mute/Alt 3-4 Taste gedrückt ist, werden auf diesen diesen Bus geroutet,
sie gelangen nicht mehr an den Main Mix.
41
MAIN MIX OUTPUT
Die Summenausgänge L/R (MAIN MIX OUTPUT) sind sowohl als XLR- als auch als 6,3-mm-Klinkenausgänge
(TRS) ausgeführt, über die Sie das Haupt-Ausgangssignal an einen Leistungsverstärker
überführen können. Die Steuerung des Ausgangspegels erfolgt über die MAIN MIX LEVEL-Fader
(-∞ bis +10 dB).
42
FOOT SW
An diese Klinkenbuchse können Sie einen externen Fußschalter zur Aktivierung/Deaktivierung des
integrierten Effektprozessors anschließen (identische Funktion wie die DFX MUTE-Taste).
43
PHANTOM-SCHALTER
Mit diesem Schalter aktivieren Sie die +48-Volt-Phantomspeisung für die vier XLR-Mikrofoneingänge.
Achtung: Vergewissern Sie sich, dass die Phantomspeisung abgeschaltet ist, bevor Sie Mikrofone
anschließen.
44 42
43 45 41 40 39 38

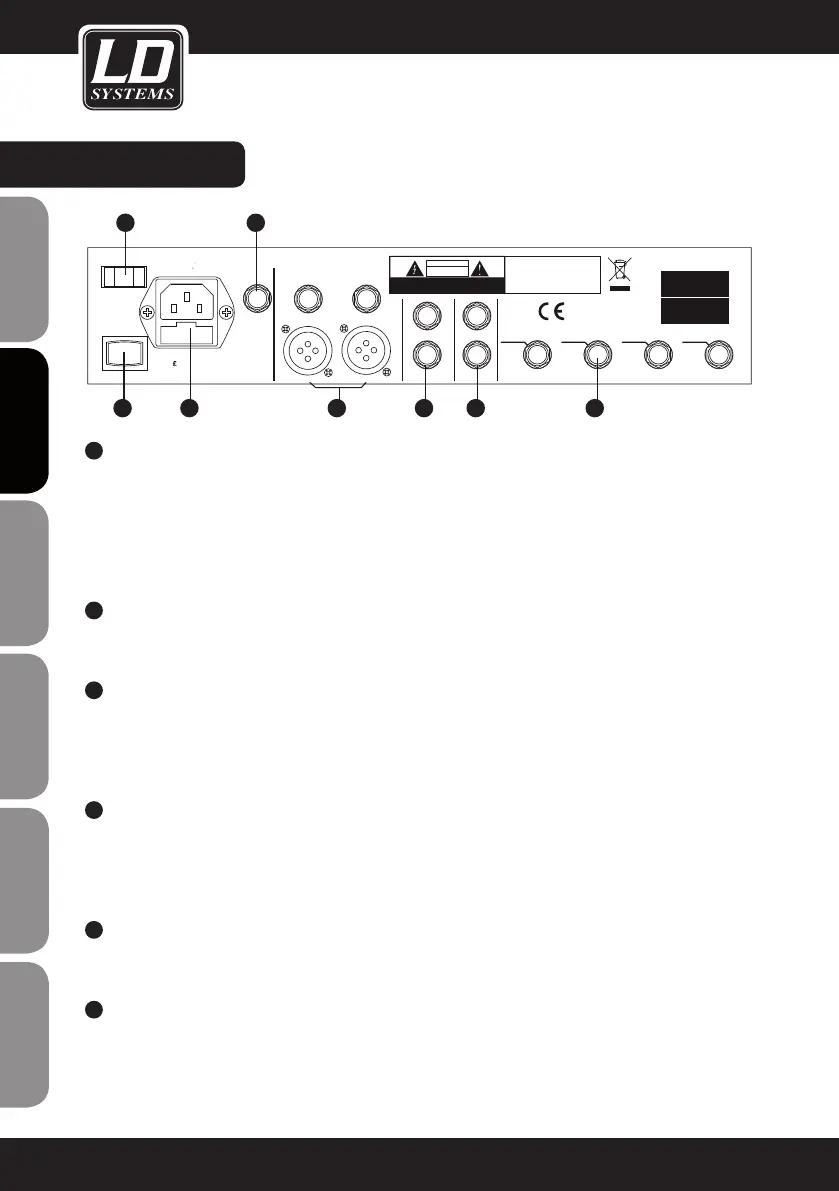

RÜCKSEITE:
36
