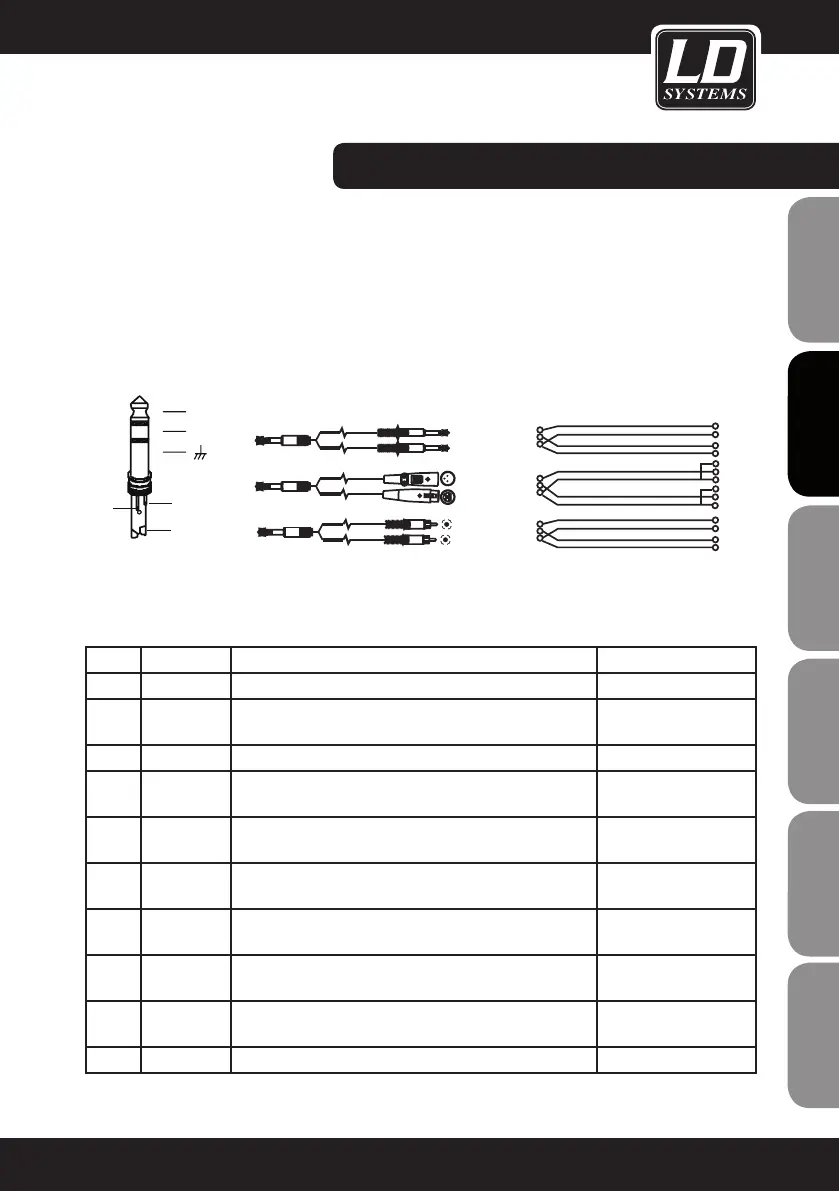

VERKABELUNG / PRESET LISTE:
SYMMETRISCH
UNSYMMETRISCH
INSERT-VERKABELUNG
Zur Verkabelung externer Signalprozessoren über den Haupt-Insert des Mischpults benötigen Sie jeweils ein
TRS-Kabel pro Send/Return.
Die Belegung dieser so genannten Y-Kabel ist im Folgenden dargestellt.
FÜR 6,3 MM STEREOKLINKE (TRS-INSERT)
INSERT-KABEL
Send
Return
Tip
Ring
Sleeve
2
1
3
12
3
TIP RING SLEEVE
TIP RING SLEEVE
SLEEVE TIP
SLEEVE RING TIP
TIP RING SLEEVE
Centre (Send)
Screen
Centre (Return)
Screen
Tip
Ring
Sleeve
Tip (Send)
Sleeve
Sleeve
Tip
Ring
Sleeve
1
2 (Send)
3
1
2 (Return)
3
Tip
Ring
Sleeve
Tip (Return)
NO. PRESET BESCHREIBUNG PARAMETER
00-09 Echo Eingangssignal wird zeitlich verzögert an den Ausgang überführt Delay Time: 145-205 ms
10-19 Echo+Verb Echo mit Raumeffekt (hall) Delay Time: 208-650 ms
Decay Time: 1.7-2.1 s
20-29 Tremolo Amplitudenmodulation des Signals Rate: 0.6 Hz-5 Hz
30-39 Plate Hall-Effekt: Simulation des klassischen Plate-Gesangseffekts
(verleiht Brillanz)
Decay time: 0.9 s~3.6 s
40-49 Chorus Erzeugt die Illusion mehrerer Instrumente (Stimmen) auf Basis eines
einzelnen Signals
Rate : 0.92Hz~1.72 Hz
50-59 Vocal Hall-Effekt: Simulation einen kleinen Raumes
mit kurzer Decay-Zeit
Rev. decay time: 0.8~0.9 s
Pre-delay: 0~45 ms
60-69 Rotary Simulation des typischen Rotary-Speaker-Effekts inkl. Bassbox Modulation depth :
20%~80%
70-79 Small room Hall-Effekt: Simulation eines Studio-o-Raumeffekts mit brillantem Klang Decay time : 0.7~2.1 s
Pre-delay : 20~45 ms
80-89 Flanger + Verb Kombination eines modulierten Delay-Effekts plus Hall Decay time : 1.5~2.9 s Rate
: 0.8 Hz ~2.52 Hz
90-99 Large Hall Hall-Effekt: Simulation eines großen Raumes Pre-delay : 23~55 ms
