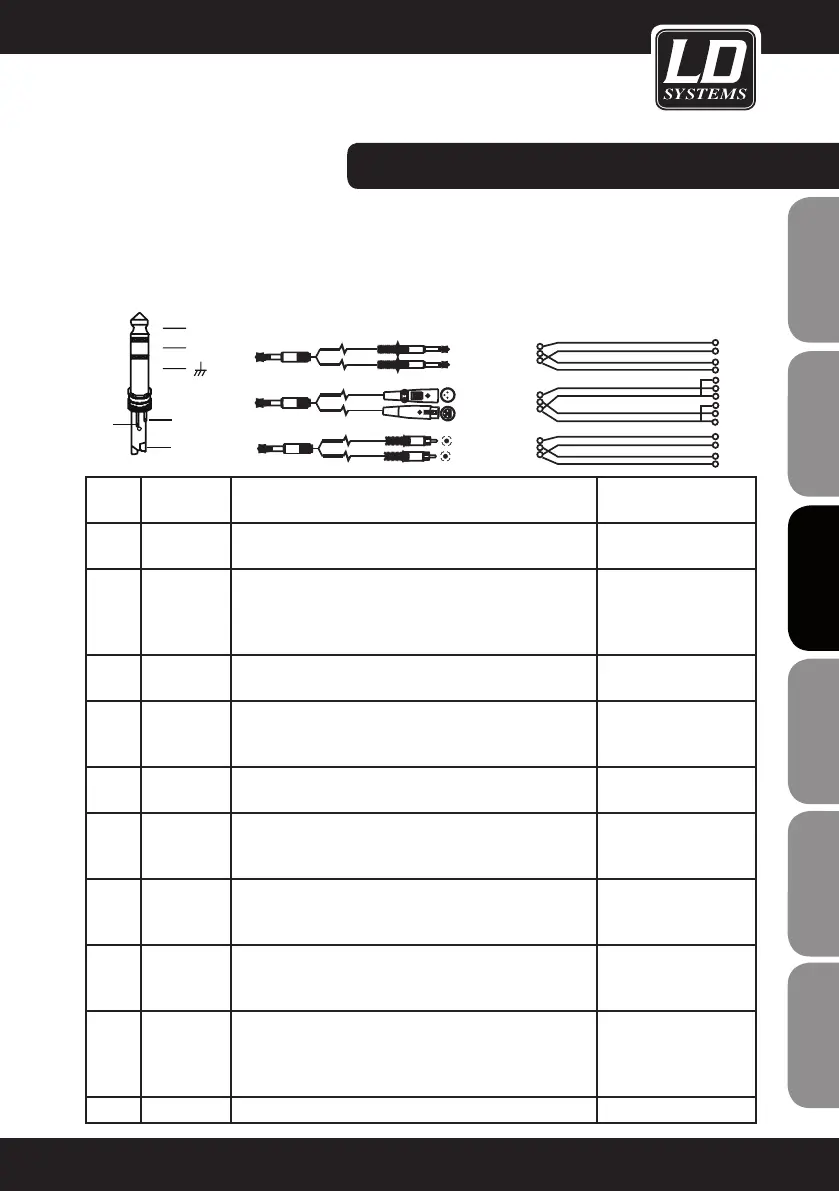

CÂBLAGE/LISTE DES PRESETS:
SYMÉTRIQUE
ASYMÉTRIQUE
CÂBLE DU CÂBLE D'INSERTION
Pour relier un processeur de signal externe à un des points d'insertion de la LAX12D, il faut utiliser un câble en
Y : un jack TRS d'un côté, deux jacks TS de l'autre (envoi/retour du signal). Voici les modalités de câblage de ce
câble dit "en Y" :
POUR CÂBLE D'INSERTION JACK 6,35
MM STÉRÉO (TRS)
Send
Return
Tip
Ring
Sleeve
2
1
3
12
3
TIP RING SLEEVE
TIP RING SLEEVE
SLEEVE TIP
SLEEVE RING TIP
TIP RING SLEEVE
Centre (Send)
Screen
Centre (Return)
Screen
Tip
Ring
Sleeve
Tip (Send)
Sleeve
Sleeve
Tip
Ring
Sleeve
1
2 (Send)
3
1
2 (Return)
3
Tip
Ring
Sleeve
Tip (Return)
NUMÉ-
RO
NOM DU
PRESET
DESCRIPTION PARAMÈTRES DISPO-
NIBLES
00-09 Echo Répétitions régulières du signal d'entrée, à intervalle réglable Durée de délai (Delay Time) :
145 à 205 ms
10-19 Echo+Verb Écho et réverbération Durée de délai (Delay Time) :
208 à 650 ms (écho), durée
de réverbération (Decay
Time) : 1,7 à 2,1 s
20-29 Tremolo Modulation cyclique de l'amplitude du signal Fréquence (Rate) : 0,6
Hz - 5 Hz
30-39 Plate Réverbération : Simulation d'une réverbération à plaque, idéale sur
les voix.
(donne de la brillance)
Durée de réverbération
(Decay Time) : 0,9 à 3,6 s
40-49 Effet Chorus Donne l'impression de la présence de plusieurs signaux à partir d'un
seul (voix, par exemple).
Fréquence (Rate) : 0,92 Hz
à 1,72 Hz
50-59 Vocal Réverbération : Simulation d'une petite pièce, de durée de réverbé-
ration courte
Durée de réverbération
(Decay Time) : 0,8 à 0,9 s
Pré-délai : 0 à 45 ms
60-69 Rotary Simulation de l'effet de haut-parleur tournant (cabine Leslie), avec
enceinte grave
Intensité de la modulation
(Mod Depth) :
20% ~ 80%
70-79 Small room Réverbération : Simulation de la réverbération d'un petit local, type
studio, avec un son brillant
Durée de réverbération
(Decay Time) : 0,7 à 2,1 s
Pré-délai : 20 à 45 ms
80-89 Flanger + Verb Combinaison d'un effet de Flanger (délai modulé en durée) et de
réverbération
Durée de réverbération
(Decay Time) : 1,5 à 2,9 s
Fréquence du Flanger (Rate)
: 0,8 Hz à 2,52 Hz
90-99 Large Hall Réverbération : Simulation d'une grande salle Pre-delay : 23 à 55 ms
