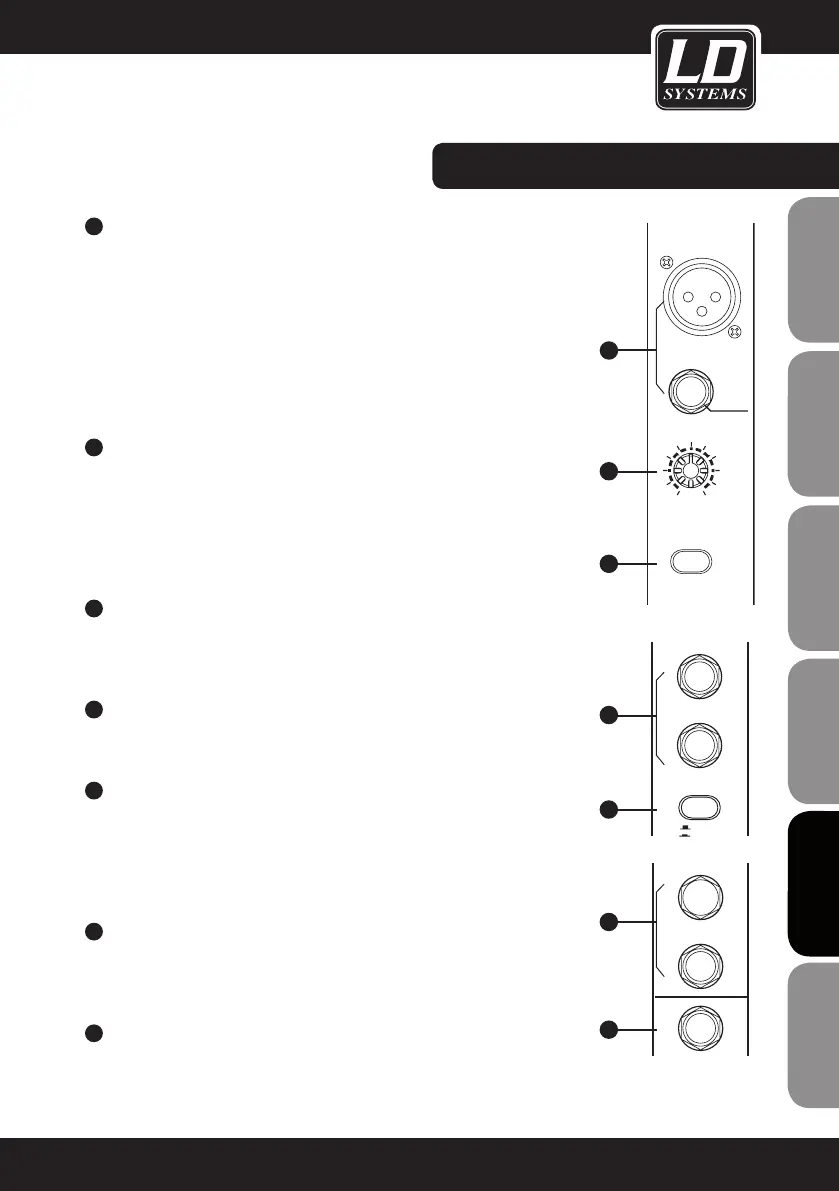

ELEMENTY OBSŁUGOWE:
1
KANAŁY MONO (MIC/LINE)
Kanały mono oferują symetryczne złącza XLR do mikrofonów niskoomowych
iinnego niskopoziomowego sprzętu. Dodatkowo do dyspozycji są wejścia jack
6,3mm do podłączenia mikrofonów iurządzeń zpoziomem liniowym (np.
syntezator, komputerowy zestaw perkusyjny, procesory efektów itp.). Uwaga:
Nie ma możliwości jednoczesnego zajęcia wejścia MIC iLINE tego samego
kanału. ZASILANIE FANTOMOWE +48V Wejścia XLR kanałów mono posiadają
zasilanie fantomowe +48V dla mikrofonów pojemnościowych. Uwaga: Przy
włączonym zasilaniu fantomowym nigdy nie podłączać mikrofonów bez zasila-
nia fantomowego do wejść XLR.
2
REGULACJA WZMOCNIENIA WEJŚCIOWEGO
Regulator wzmocnienia dysponuje dwiema różnymi podziałkami: jedną dla
mikrofonów ijedną dla urządzeń zpoziomem liniowym. Zewnętrzny pierścień (0
~ 44dB) odnosi się do mikrofonów, awewnętrzny (+15 ~ -30dB) do urządzeń
zpoziomem liniowym. Regulator wzmocnienia należy ustawiać zawsze wten
sposób, aby dioda LED peak nad regulatorem głośności kanału świeciła się tylko
sporadycznie. Jeśli dioda świeci się stale, może dojść do zniekształceń.
3
FILTR TŁUMIĄCY BASY (LOW CUT)
Przycisk LOW CUT aktywuje filtr tłumiący basy (75Hz, stromość zbocza 18dB/
oktawa) do redukcji niskich odgłosów zakłócających, takich jak przydźwięk
czy odgłosy związane ztrzymaniem wdłoni mikrofonów wokalnych.
4
KANAŁY STEREO
Kanały stereo tworzą zwejściami jack 6,3mm (TRS) pary stereo. Źródła
sygnału mono należy podłączyć do lewego wejścia jack.
5
PRZEŁĄCZNIK +4dBu/-10dBV
Wejścia liniowe kanałów stereo posiadają przełącznik czułości wejściowej
(+4dBU dla profesjonalnego sprzętu audio, -10dBV dla urządzeń HiFi itp.). Jeśli
nie wiadomo, które ustawienie jest najbardziej odpowiednie dla podłączonego
urządzenia, należy wypróbować najpierw +4dBu. Jeśli poziom jest zbyt niski,
należy przełączyć na -10dBV.
6
WYSYŁKI AUX
Poprzez to gniazdo jack 6,3mm można rozdzielać sygnał idodatkowo
przenosić go na zewnętrzne procesory efektów itym podobne urządzenia.
Ponadto wyjścia te służą jako wyjścia submix.
7
PHONE
Do tego gniazda jack należy podłączyć słuchawki do kontroli sygnału
wyjściowego (MAIN MIX).
1
2
3
4
6
5
7
LINE IN 1
BAL OR
UNBAL
LINE
MIC
+15dB -25dB
0dB 40dB
LOW CUT
75Hz 18dB/Oct
MIC 1
LINE IN 19/20
+4dBu
-10dBV
LEFT(MONO)
RIGHT
AUX SENDS
1
PHONE
2
