21
REGULATOR POWROTU AUX
Za pomocą tego regulatora steruje się poziomem
powrotu dróg AUX 1 i2, przy czym sygnały są
dołączane do wyjścia sumy L/R (MAIN MIX).
22
EFX TO AUX 1
Za pomocą tego przełącznika przekierowuje się
podłączony do powrotu AUX 2 sygnał na wyjście AUX
1. Wten sposób efekt słyszy się także wmiksie moni-
torowym, co wpraktyce jest bardzo przydatne.
23
REGULATORY WYSYŁKI AUX
Za pomocą tych regulatorów steruje się poziomem
wysyłki master AUX (od -∞ do +15dB). Wten sposób
można wrazie konieczności podnieść sygnały AUX
omaks. 15dB.
24
DIODOWY WSKAŹNIK POZIOMU
Wskaźnik poziomu stereo (12 segmentów) służy do
kontroli poziomu sygnału wyjściowego.
25
PRZYCISK SOLO MODE IDIODOWY WSKAŹNIK
SOLO
Za pomocą tego przycisku przełącza się pomiędzy
dwoma trybami solo: PFL (pre-fader listening, przy-
cisk niewciśnięty) iAFL (after-fader listening, przycisk
wciśnięty).
Wtrybie PFL sygnały SOLO włączonych kanałów są
pobierane przed regulatorem głośności kanału, tzn.
pozycja regulatora nie ma wpływu na sygnał solo.
Wtrybie AFL sygnały SOLO włączonych kanałów
są pobierane po regulatorze głośności kanału
iregulatorze panoramy, który znajduje się wprawdzie
nad regulatorem głośności kanału, ale biorąc pod
uwagę technikę układu umiejscowiony jest za nim.
Wtym trybie położenie regulatora głośności kanału
iregulatora panoramy wpływa zatem także na sygnał
solo. Wskazówka: Przełącznik SOLO MODE (PFL/AFL)
działa dopiero wtedy, gdy co najmniej jeden kanał jest
ustawiony wtrybie solo. Wtedy świeci się także dioda
SOLO ACTIVE.
AUX RTN 1
8
-
0
+15
2
AUX RTN 2
8
-
0
+15
EFX TO AUX 1
AUX SENDS
2
8
-
0
+15
SOLO
ACTIVE
SOLO MODE
LEVEL
SET
PFL
AFL
-2
0
-4
-7
-10
-20
+2
-30
OUTPUT LEVEL
LR
ALT 3-4
2TK
CLIP
+10
+7
+4
2TK IN
ASSIGN
TO MIX
MAIN MIX
LEVEL

10
dB
-5
-10
-15
-20
-30
-40
-60
0
5

10
dB
-5
-10
-15
-20
-30
-40
-60
0
5

10
dB
-5
-10
-15
-20
-30
-40
-60
0
5
ALT 3-4
1
PWRPHANTOM
MAIN MIX
ALT 3-4
CTR ROOM
SOURCE
+15
0
PHONES
CONTROL ROOM
1
0
+15
8
-
RIGHT
LEFT
DFX MUTE
PEAK/MUTE
PROGRAM (PUSH)
00-09 Echo
10-19 Echo +Verb
20-29 Tremolo
30-39 Plate
40-49 Chorus
FUNCTION
50-59 Vocal
60-69 Rotary
70-79 Small Room
80-89 Flange+Verb
90-99 Large Hall
DFX
8
-
8 8
21
22
23
24
25
26
27
28
29
30
31
32
33

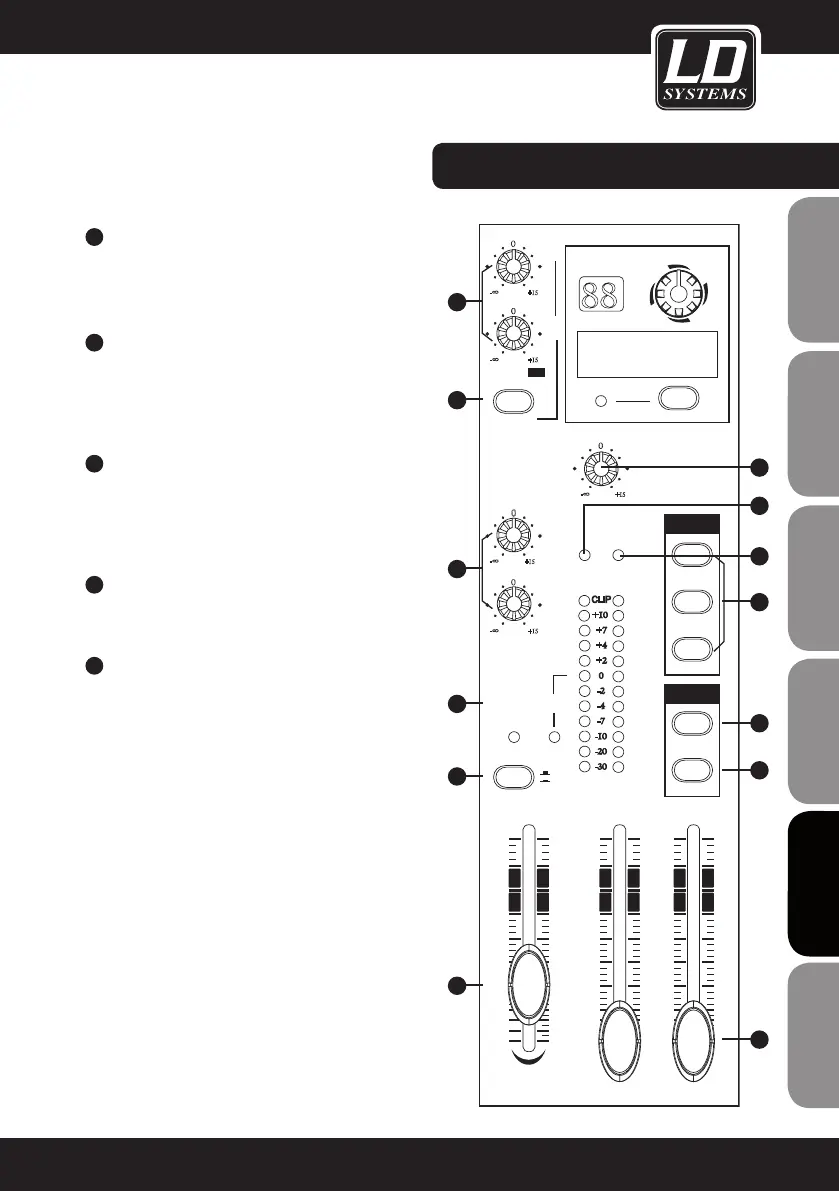

ELEMENTY OBSŁUGOWE:
