1
DIE MONOKANÄLE (MIC/LINE)
Die Mono-Kanalzüge bieten symmetrische XLR-Anschlüsse für niederoh-
mige Mikrofone und anderes Equipment mit niedrigem Pegel. Zusätzlich
stehen 6,3-mm-Klinkeneingänge für den Anschluss von Mikrofonen und
Geräten mit Line-Pegel (z.B. Synthesizer, Drum- Computer, Effektprozesso-
ren etc.) zur Verfügung.
Hinweis: Es ist nicht möglich, MIC- und LINE-Eingänge desselben Kanals
gleichzeitig zu belegen. +48-Volt-Phantomspeisung. Die beiden XLR-
Eingänge der Mono-Kanalzüge stellen +48-Volt- Phantomspannung zur
Speisung von Kondensatormikrofonen bereit.
2
EINSTELLEN DER EINGANGSVERSTÄRKUNG
Der Gain-Regler (TRIM) verfügt über zwei unterschiedliche Einteilungen:
eine für Mikrofone und eine für Geräte mit Line-Pegel. Der äußere Ring (0
~ 44 dB) bezieht sich auf Mikrofone, der innere (+15 ~ -30 dB) auf Geräte
mit Line-Pegel. Stellen Sie die Gain-Regler stets so ein, dass die Peak-LED
oberhalb des Kanal-Pegelreglers nur gelegentlich aufleuchtet. Leuchtet die
LED konstant, kann dies zu Verzerrungen führen.
3
DIE STEREOKANÄLE
Die Stereo-Kanalzüge sind jeweils als Stereopaare mit 6,3-mm- Klinken-
eingängen ausgeführt. Mono-Signalquellen schließen Sie an den linken
Klinkeneingang an.
ŘBAND-EQUALIZER
Sämtliche Kanalzüge des LAX6/LAX6D sind mit 3-Band-Equalizern ausgestattet.
4
HI
Über diesen Regler steuern Sie die hohen Frequenzen, d.h. Sie können
dem entsprechenden Signal mehr Brillanz und Präsenz verleihen oder
unerwünscht laute hohe Frequenzen absenken (Regelbereich -15 dB bis
+15 dB, Centerfrequenz 12 kHz).
5
MID
Über diesen Regler steuern Sie die mittleren Frequenzen, die wichtigsten
Frequenzen für Musikinstrumente und die menschliche Stimme (Regelbe-
reich -12 dB bis +12 dB, Centerfrequenz 2,5 kHz).
6
LOW
Über diesen Regler steuern Sie die tiefen Frequenzen, d.h. Sie können z.B.
einer Bassdrum, Bassgitarre oder männlichen Stimme mehr Fundament
verleihen (Regelbereich -15 dB bis +15 dB, Centerfrequenz 80 Hz).

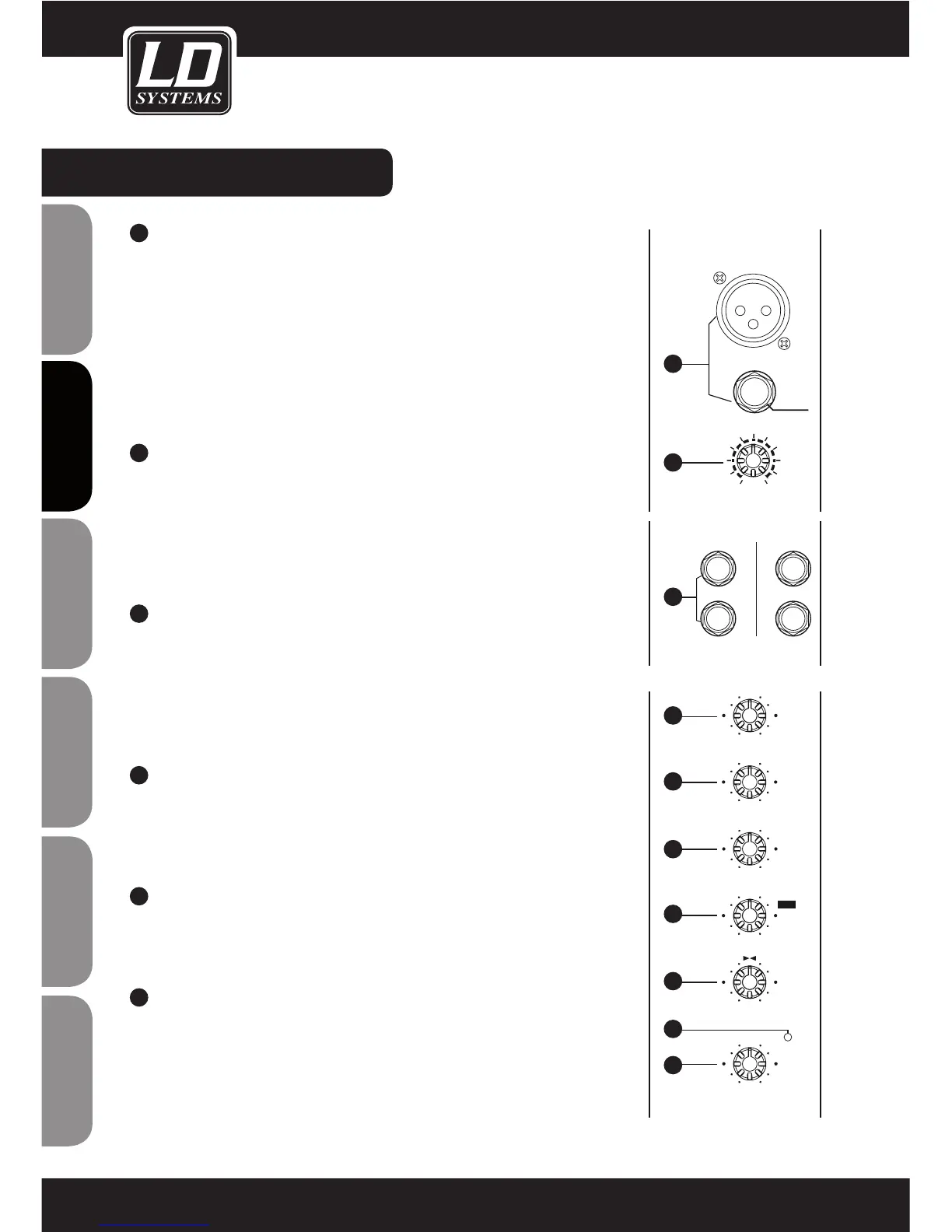

BEDIENELEMENTE:
26
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
LINE IN 1
BAL OR
UNBAL
LINE
MIC
+15dB -25dB
0dB 40dB
MIC 1
TRIM
RIGHT
LEFT (MONO)
LINE IN 5/6LINE IN 3/4
RIGHT
LEFT(MONO)
PEAK
0
+15
8
-
LR
0
+15
8
-
0
+15-15
0
+12-12
+15
0
-15
1
PAN
AUX
LOW
80Hz
MID
2.5kHz
HI
12kHz
EQ
POST
(PRE)
DFX
1
2
3
4
5
6
7
8
9
10
