LD STINGER G3 - Page 30

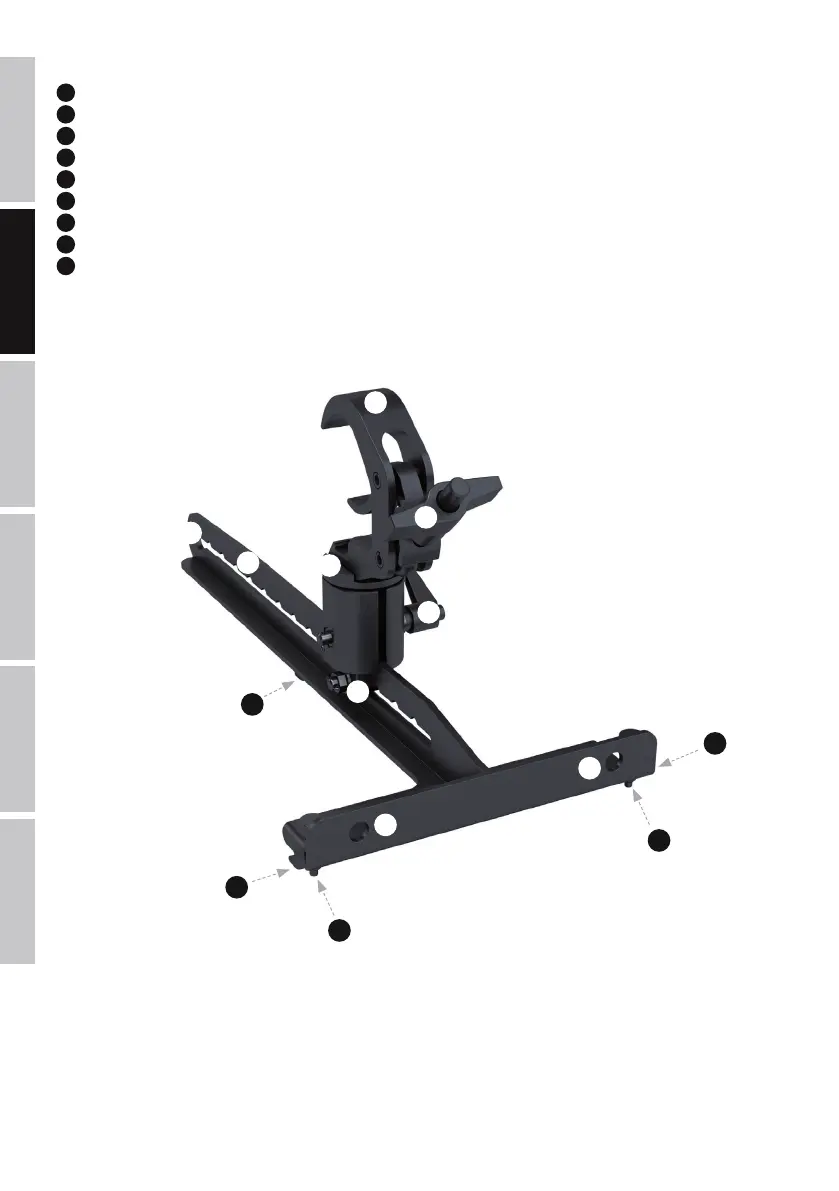

TEILEBESCHREIBUNG UND MONTAGE
1
Traversenklemme zum Einhängen in einer horizontal installierten Traverse.
2
Flügelmutter zum Festklemmen an einer Traverse.
3
Knebelschraube zum Arretieren der horizontalen und vertikalen Schwenkachsen.
4
Halteschiene mit Rastaussparungen zum Einstellen der vertikalen Abstrahlrichtung des Lautsprechers.
5
Haltebolzen.
6
Drehvorrichtung zum Einstellen der horizontalen Abstrahlrichtung des Lautsprechers.
7
Drei Stahlhaken, die in die Haltebuchsen auf der Oberseite des Lautsprechers greifen.
8
Zwei gefederte Sperrbolzen zum Sichern der Verbindung.
9
Montagelöcher zur alternativen Installation des Lautsprechers mit Hilfe von Ketten.
Wichtiger Hinweis: Überprüfen Sie vor jeder Montage alle Komponenten des Haltebügels auf Vollständigkeit, Beschädigungen und
korrekte Funktion (Splinte für Schrauben, Schrauben, Muttern, Sperrbolzen, Stahlhaken, Haltebuchsen im Lautsprecher usw.). Sollte eine
Komponente des Haltebügels beschädigt sein, fehlen oder nicht korrekt funktionieren, darf der Haltebügel nicht verwendet werden.
