B
D
E
F
C
A

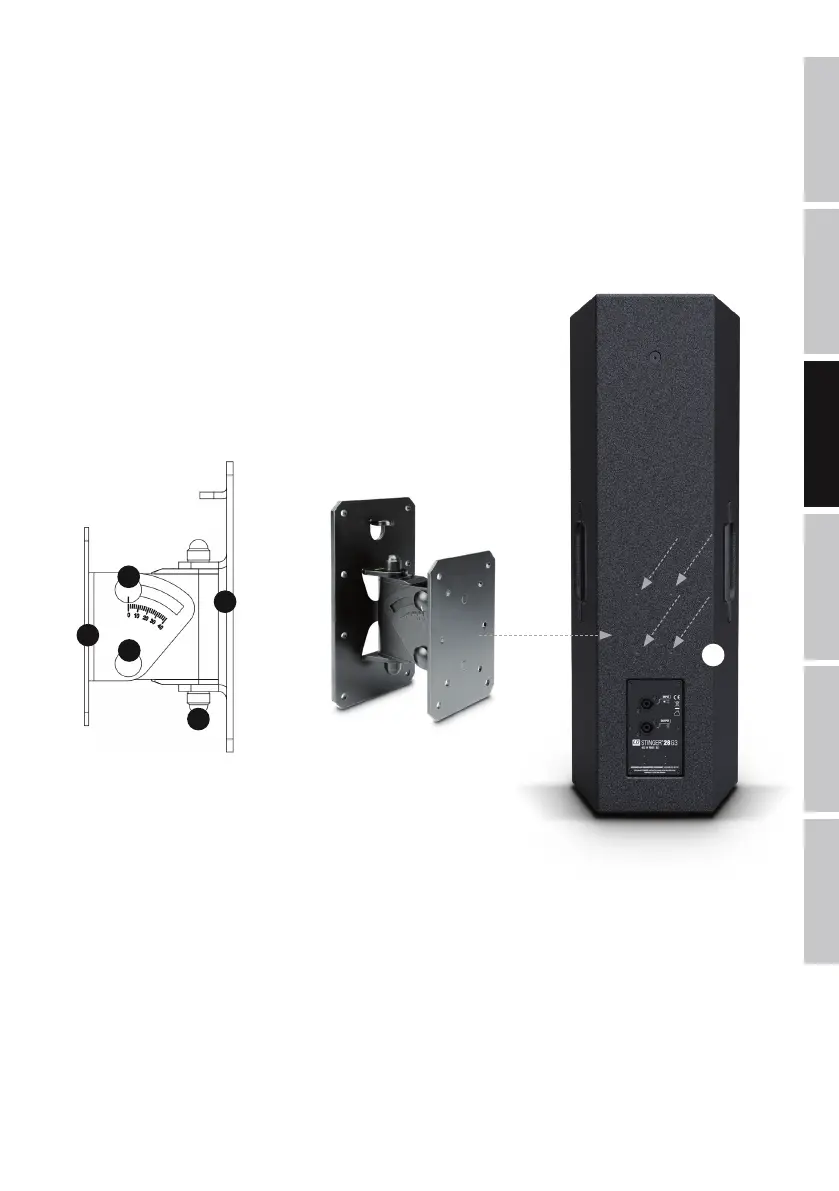

GSPWMBS30B (convient pour LDEB282G3)
1. Ôter les quatre vis M6 A se trouvant au dos du haut-parleur.
2. Desserrer légèrement la vis E du support mural (ne pas la retirer), puis desserrer la vis D du bras inclinable et orientable, la retirer et
soulever l'étrier enU avec plaque de fixation B du support. Visser l'étrier enU avec plaque de fixation B au dos du haut-parleur à l'aide des
vis fournies.
3. Visser la plaque de montage C en position verticale, avec l'œillet de sécurité vers le haut, à un endroit approprié sur un mur suffisamment
solide (8 vis). Utiliser des vis, des chevilles, etc. adaptées et s'assurer qu'elle est solidement fixée.
4. Placer ensuite le haut-parleur et l'étrier enU avec plaque de fixation B préalablement assemblés sur le support fixé au mur, repositionner
la vis D à l'emplacement prévu à cet effet et la fixer à l'aide de l'écrou précédemment ôté.
5. Il est possible d'incliner le haut-parleur sur le plan vertical en desserrant légèrement l'écrou E, puis en réglant l'angle souhaité avant
de resserrer l'écrou. L'inclinaison du haut-parleur peut également être modifiée sur le plan horizontal en desserrant légèrement l'écrou F
(après avoir ôté la protection en plastique), puis en réglant l'angle selon le besoin avant de resserrer l'écrou.
