LDEBG3WMB (odpowiedni do LDEB122G3, LDEB122AG3, LDEB152G3, LDEB152AG3)

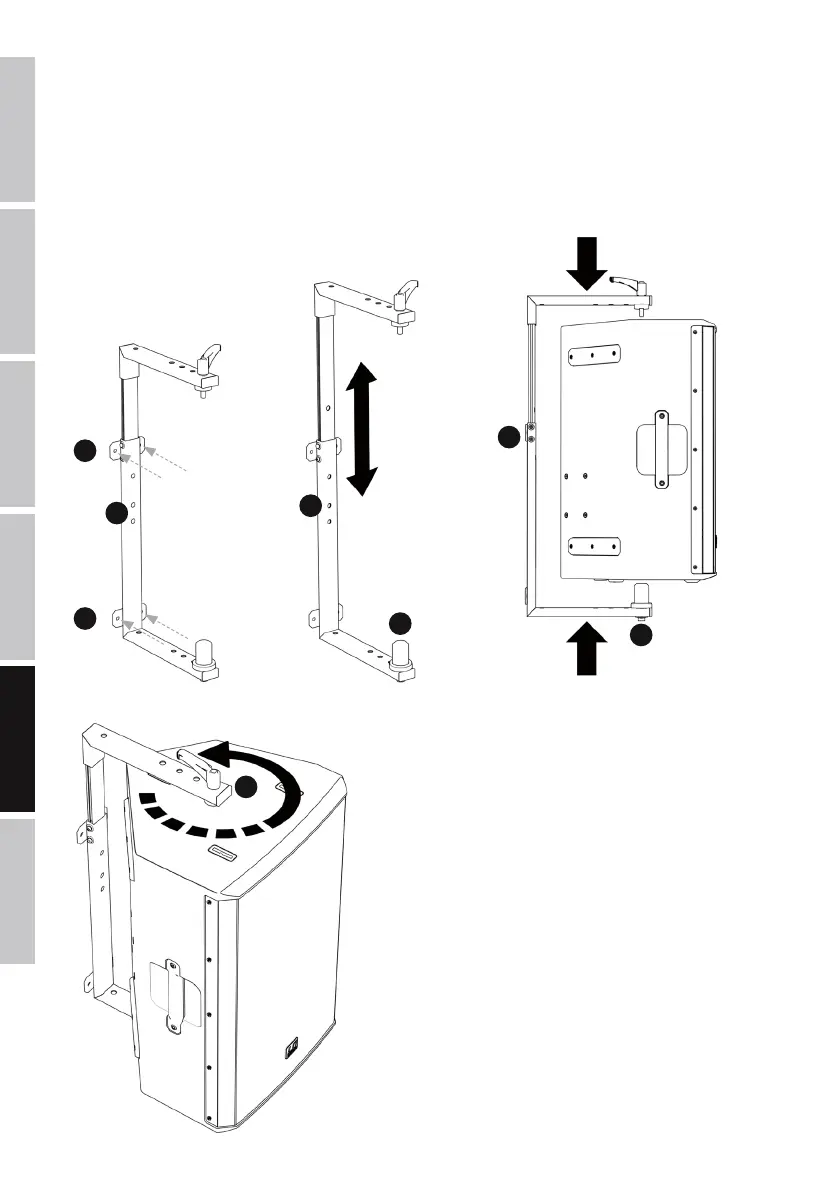

Przykręć uchwyt U o zmiennym rozmiarze do żądanego miejsca, odpowiednio do ściany lub sufitu (A). Użyj do tego odpowiednich śrub, kołków
itp. Upewnij się, że szyna została solidnie zamocowana. Śruba mocująca 35 mm musi być przymocowana do wspornika w jednej z czterech
odległości od ściany (lub sufitu), wybierz pozycję odpowiednią dla głośnika i zastosowania i wkręć śrubę do wspornika (B, dostarczony pierścień
gumowy na śrubie mocującej). Wyjmij śruby M10 z górnej części głośnika oraz unieś głośnik do wspornika tak, aby śruby 35 mm z łbem do
wkrętów połączyć z kołnierzem statywu pod kątem 0° do głośnika (C). Ustaw regulowaną stronę wspornika tak, aby dopasować ją do rozmiaru
głośnika i zablokować dwoma śrubami po bokach wspornika (D). Dokręć głośnik do uchwytu pod żądanym kątem za pomocą dołączonej śruby
M10 (E, umieść dostarczoną płytkę gumową między wspornikiem a głośnikiem, do trwałego montażu zastosuj wkręt sześciokątny M10). Do
mocowania trawersu są dostępne otwory montażowe na zaciski trawersu umieszczone w pozycjach odpowiadających rozmiarowi głośnika (F).
