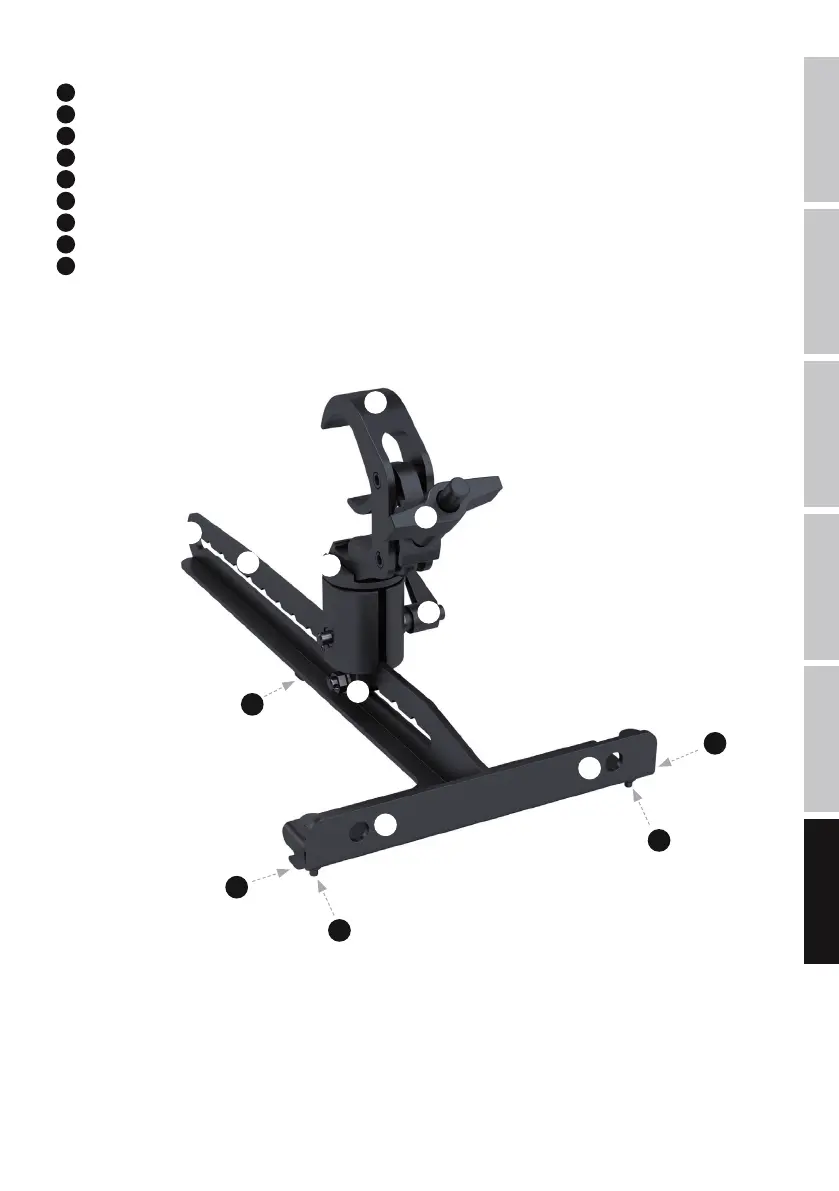

DESCRIZIONE E MONTAGGIO DEI PEZZI
1
Morsetto per tralicci per il montaggio su una traversa installata in posizione orizzontale.
2
Dado ad alette per il fissaggio su una traversa.
3
Avvitare il galletto per bloccare gli assi autodirezionali orizzontali e verticali.
4
Guida di supporto con tacche per la regolazione della direzione di dispersione verticale dell'altoparlante.
5
Perno di fissaggio.
6
Dispositivo rotante per la regolazione della direzione di dispersione orizzontale degli altoparlanti.
7
Tre ganci in acciaio che si inseriscono nelle boccole di fissaggio sulla parte superiore dell'altoparlante.
8
Due perni di bloccaggio a molla per fissare il collegamento.
9
Fori di montaggio per l'installazione alternativa del diffusore con l'ausilio di catene.
Nota importante: Prima di ogni installazione, controllare che tutti i componenti della staffa di fissaggio siano completi, non presentino
danni e funzionino correttamente (coppiglie per viti, viti, dadi, perni di bloccaggio, ganci in acciaio, boccole di fissaggio dell'altoparlante,
ecc.). Se un qualsiasi componente della staffa di fissaggio risulta danneggiato, mancante o non funziona correttamente, la staffa non deve
essere utilizzata.
