2
3
1
5
4
6
8
7

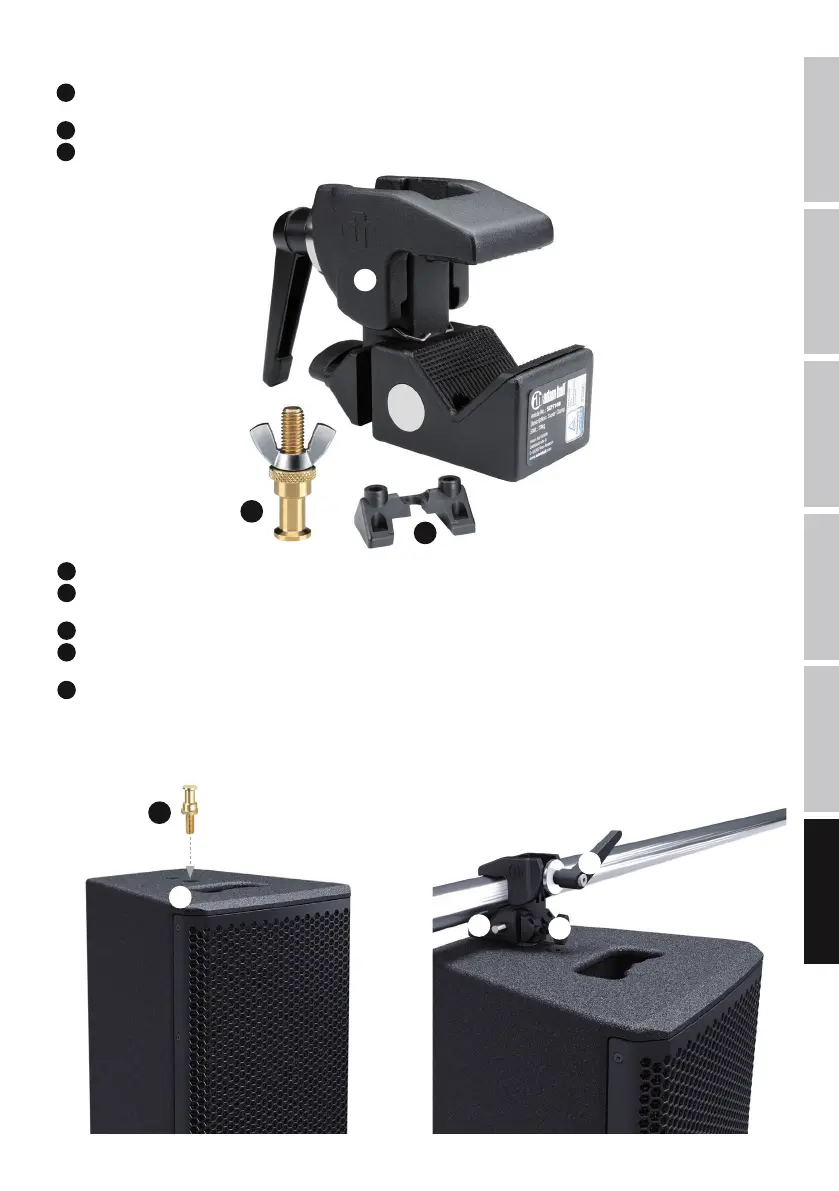

LDEBG3SCP (adatto per LDEB82G3, LDEB82AG3, LDEB102G3, LDEB102AG3)
1
Morsetto per tralicci con galletto regolabile e flangia per il bullone di fissaggio (esclusivamente per montaggio su traverse installate in
posizione orizzontale).
2
Bullone di fissaggio con filettatura M10 e dado ad alette.
3
Adattatore per il montaggio del morsetto su tubi quadrati.
4
Rimuovere la vite M10 sulla parte superiore dell'altoparlante.
5
Rimuovere il dado ad alette M10 dal bullone di montaggio (pos. 2) e avvitarlo fino in fondo nella filettatura M10 sulla parte superiore
dell'altoparlante.
6
Fissare il morsetto per tralicci in posizione adeguata su una traversa utilizzando il galletto regolabile e assicurarsi che sia saldamente fissato.
7
Allentare la vite di bloccaggio in modo che la flangia sul lato inferiore del morsetto consenta l'inserimento del bullone di fissaggio (non
rimuovere la vite).
8
Spingere il bullone di bloccaggio a molla nell'alloggiamento sul lato del morsetto, in modo che la flangia sul lato inferiore del morsetto
consenta l'inserimento del bullone di fissaggio e inserire il bullone nella flangia fino al punto di arresto. Allentare la pressione applicata al
perno di bloccaggio e sostenere l'altoparlante finché non si è certi che il perno di fissaggio sia completamente innestato. Ruotare
l'altoparlante nella direzione di diffusione desiderata e fissare il collegamento serrando la vite di bloccaggio n. 7.
ITALIANOPOLSKIESPAÑOL
FRANCAISDEUTSCHENGLISH
95
