24

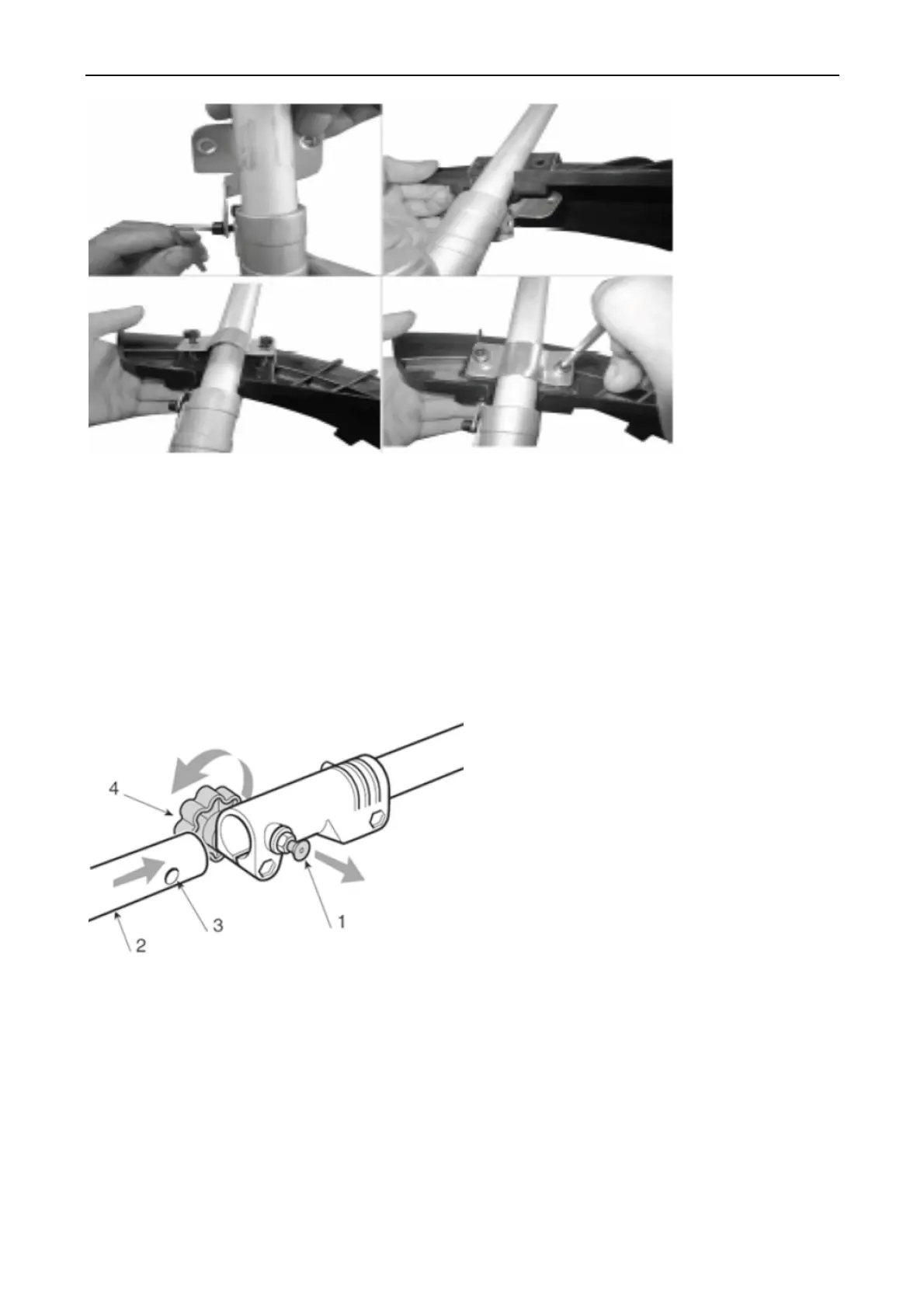

3.Montaggio del manico di guida
Inserire la parte inferiore (2) dell’asta nel giunto e contemporaneamente estrarre la spina di
bloccaggio (1). Inserire la parte inferiore dell’asta fino all’arresto e rilasciare la spina di
bloccaggio. Quest’ultima dovrà scattare in posizione nell’apertura (3) presente sul lato della
sezione inferiore dell’asta. Eventualmente ruotare leggermente in un senso e nell’altro l’asta
per agevolare tale operazione. Infine avvitare bene il dado a farfalla (4).
4. Montaggio della testina.
4.1 Allentare il bullone. Allineare i due fori della flangia e della protezione, usare una
chiave a brugola per tenere ferma la flange, come illustrato nell’immagine sottostante e
girare in senso orario la chiave a tubo, rilasciando il bullone.
