Leakomatic M3i+ - Page 8

1514
Y
G
R
GND
C
Revision
Author
SENSOR
FLOW
SENSOR
AUX_IN AUX_OUT
Dry Contact
V
max = 200 AC/DC
A
max = 500 mA
VALVE
1
2
AUX_IN_2
FLOW
SENSOR
Created
Title

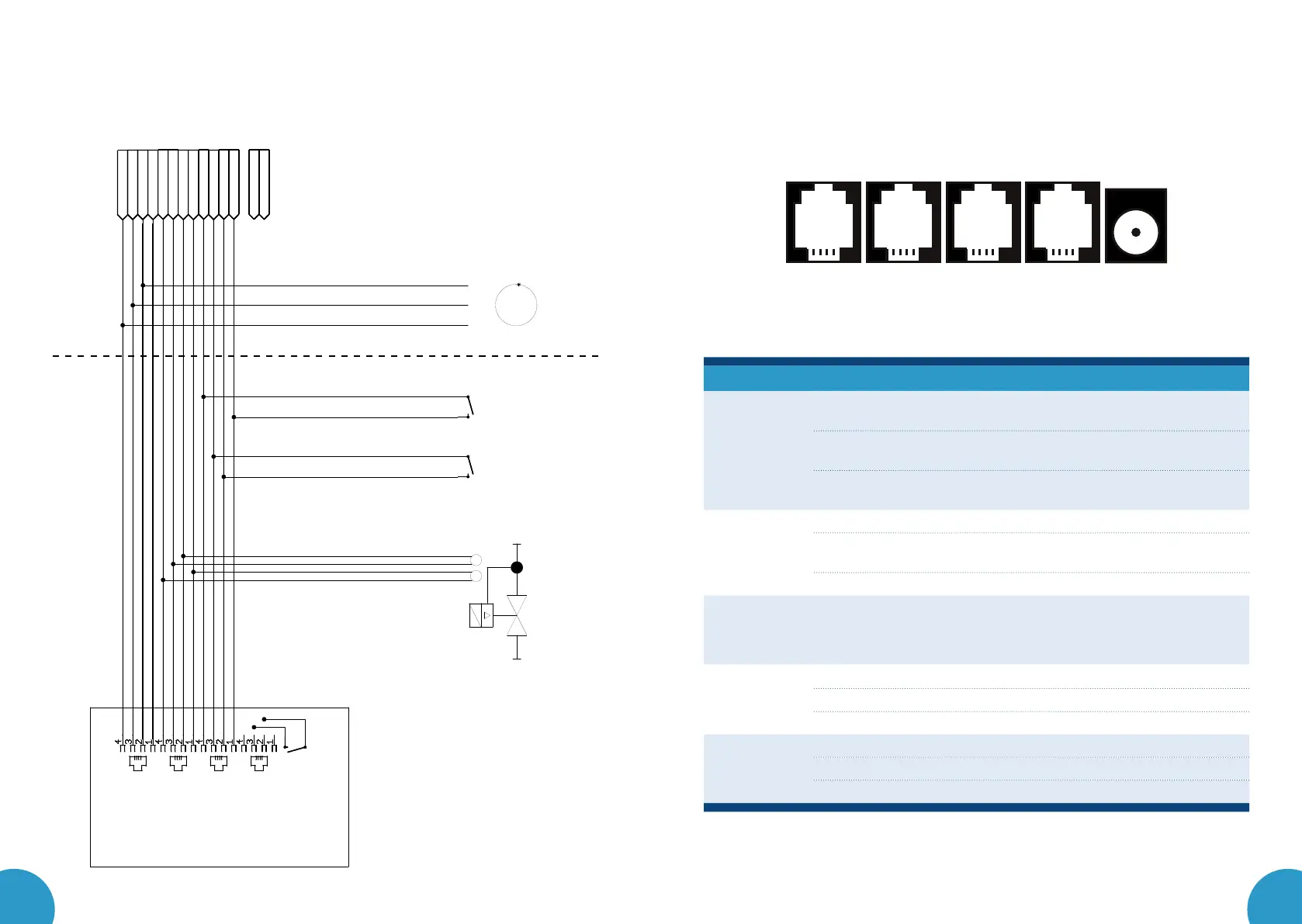

Automation Schematics LOM-303
FLOW_IN
GND
FLOW_+3V
AUX_IN_1
Jan-Erik Eriksson
2019-01-10
SENSOR1A
AUX_IN_2_+3V AUX_OUT
GND
GND
SENSOR1
SENSOR1A_+24V
AUX_OUT
GND
AUX_IN_1_+3V
P
T
LEAKOMATIC LOM 
AUTOMATION SCHEMATICS  AUTOMAATIOKAAVIO 
AUTOMATIONS SCHEMA
PORTS  SISÄÄNTULOT  INGÅNGAR
AUX in
1
2
Two digital AUX inputs for: Home/Away control, warning or alarm.
Kaksi digitaalista AUX-sisääntuloa kotona/poissa toimintoa, varoitusta
tai hälytystä varten.
Två digitala AUX-ingångar för: Hemma/Borta-styrning, varning
eller alarm.
Sensor
3
4
Leakomatic sensor input, analogue input for temperature and pressure
Leakomatic-anturin sisääntulo, analoginen sisääntulo lämpötilaa ja
painetta varten.
En Leakomaticsensor-ingång, en analog ingång för temperatur och tryck
AUX out
5
Digital AUX output (relay output)
Digitaalinen AUX-ulostulo (releulostulo)
En digital AUX-utgång (reläutgång)
Flow
6
Leakomatic flow sensor
Leakomatic virtausanturi
Leakomatic flödesgivare
Power
7
AC adapter connector
Virta-adapterin liitäntä
Anslutning för strömadapter
AUX out AUX in Sensor Flow Power
* FLOW SENSOR
From rev. LOM-303/C
Mallista LOM-303/C
Från rev. LOM-303/C
