U.CAL Menü
U.CA
Kalibration
durch
Benutzer
Val Funktion
1 Analoger Ausgang (1)
2 Eingang 1 – kundenspezifisch 10V / 20mA
3 Haupteingang - Fühler kundenspezifisch 60 mV
4 Fühler kundenspezifisch RTD
5 Kundenspezifische PT100 / J PT100
6 Fühler kundenspezifisch NTC
7 Haupteingang 2 - Fühler kundenspezifisch TA (2)
(1) Der Analogausgang mit 20mA ist mit einer Genauigkeit besser als 0,2% v. Ew. kalibriert.
Bei Umwandlung in Ausgang 10V Kalibration durchführen.
(2) Die Genauigkeit ohne Kalibration ist besser als 1% v. Ew.; die Kalibration nur durchführen,
wenn eine höhere Genauigkeit erforderlich ist.
Default: 0

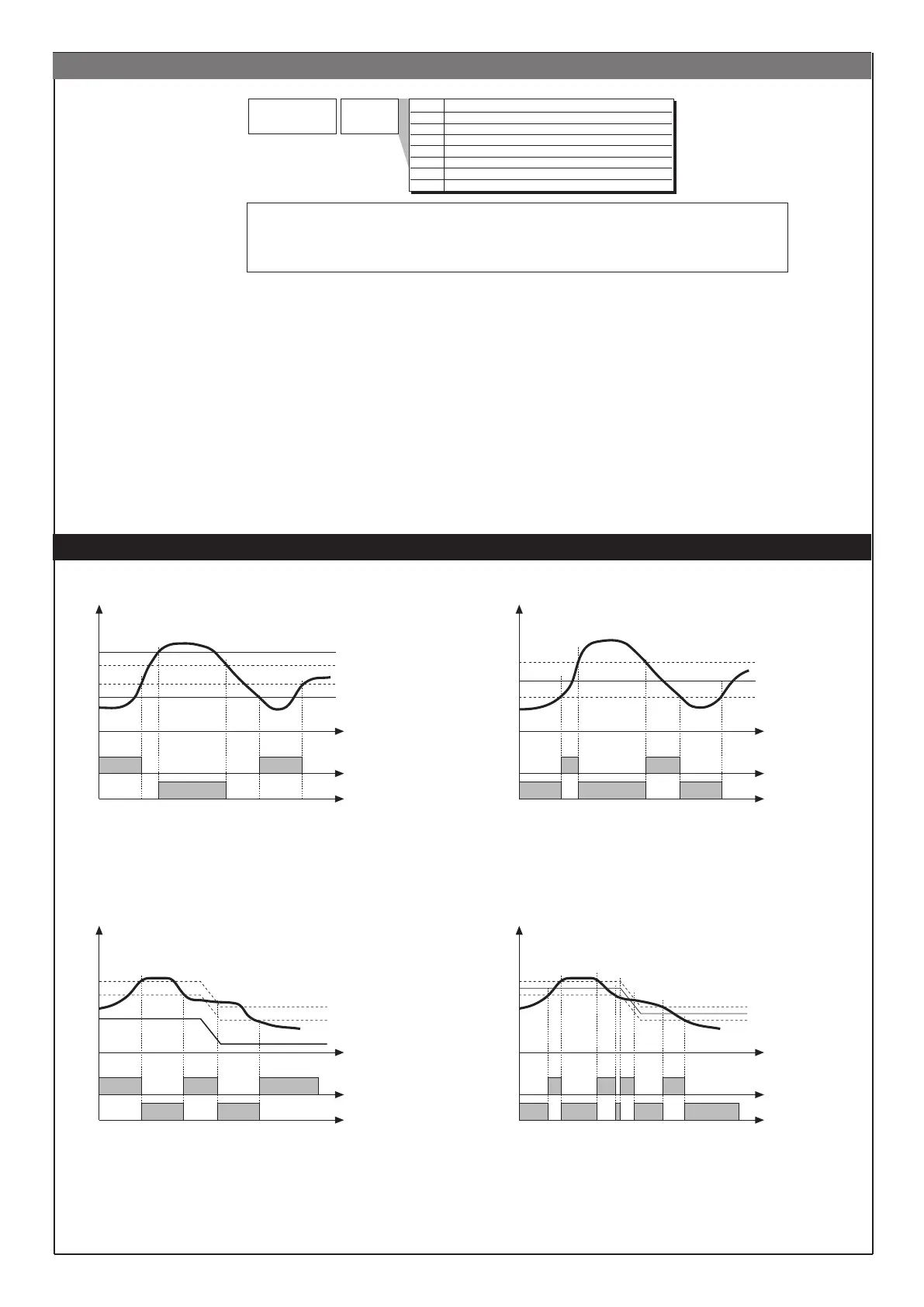

ALARME
Zeit
AL1 + Hyst1
AL2 + Hyst2
AL2
AL1
alarm 1
alarm 2
(*)
Für AL1 = inverser absoluter Alarm (Unterschreitung) mit positiver Hysterese Hyst 1, AL1
t = 1
(*) = Aus, wenn während der Einschaltphase aktiviert.
Für AL2 = direkter absoluter Alarm (Überschreitung) mit negativer Hysterese Hyst 2, AL2
t = 0
Für AL1 = absoluter inverser symmetrischer Alarm mit Hysterese Hyst 1, AL1 t = 5
Für AL1 = absoluter direkter symmetrischer Alarm mit Hysterese Hyst 1, AL1 t = 4
* Minimum Hysterese = 2 Skaleneinheiten
Absolutalarm Symmetrischer Absolutalarm
invers
direkt
AL1
AL1 + [ Hyst1 * ]
AL1 - [ Hyst1 * ]
Zeit
Für AL1 = relativer inverser Alarm mit negativer Hysterese Hyst 1, AL1 t = 3
Für AL1 = relativer direkter Alarm mit negativer Hysterese Hyst 1, AL1 t = 2
Für AL1 = relativer inverser symmetrischer Alarm mit Hysterese Hyst 1, AL1 t = 7
Für AL1 = relativer direkter symmetrischer Alarm mit Hysterese Hyst 1, AL1 t = 6
Zeit
SP+AL1
SP
invers
direkt
SP+AL1
SP
invers
direkt
Zeit
Hyst1
Relativalarm Symmetrischer Relativalarm
SP-AL1
