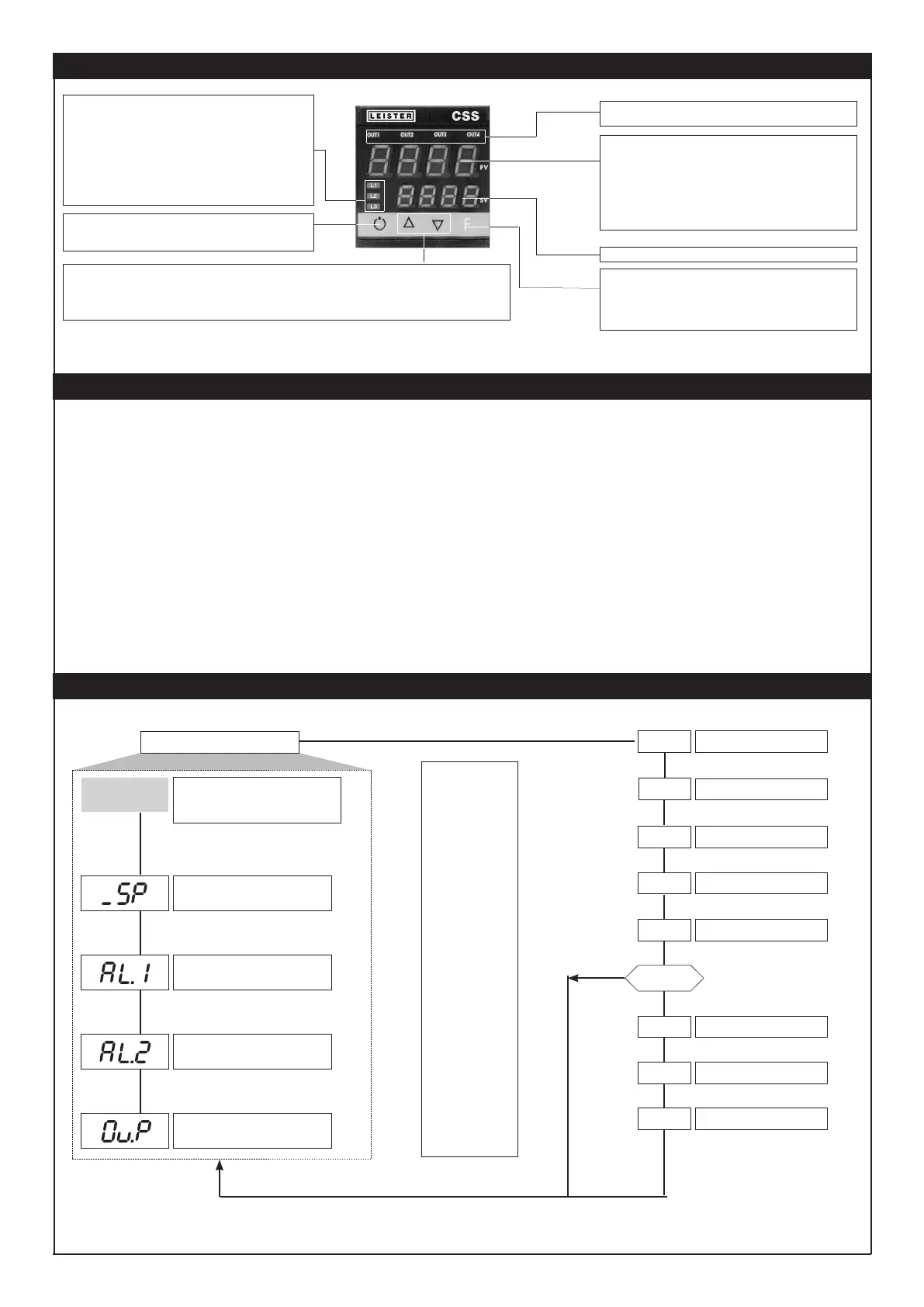

DESCRIPTION FAÇADE INSTRUMENT
Touche „Auto/Man“
Sélection réglage Automatique/Manuel:
Active uniquement quand l’acheur PV visualise la mesure
Indicateurs de fonction:
Signalent le type de fonctionnement de l’instrument:
L1 MAN/AUTO = OFF (réglage automatique)
ON (réglage manuel)
L2 SETPONT1/2 = OFF (IN1= OFF - Consigne locale 1)
ON (IN1= ON - Consigne locale 2)
L3 SELFTUNING = ON (Self activé)
OFF (Self désactivé)
Touches «HAUT» et «BAS»
Permettent d’incrémenter ou de décrémenter un quelconque paramètre numérique •• La vitesse d’incrémentation ou de décrémentation est proportionnelle
à la durée de la pression sur la touche •• L’opération n’est pas cyclique, c’est-à-dire qu’une fois qu’on a atteint le maximum ou le minimum d’une
plage de programmation, la fonction incrémentation/décrémentation se bloque même si on maintient la pression sur la touche.
Acheur PV: Indication de la variable de process
Achage erreurs: LO, HI, Sbr, Err
LO = valeur de la variable de process < LO_S
HI = valeur de la variable de process > HI_S
Sbr = capteur interrompu ou valeurs de l’entrée audelà
des limites maxi
Err = troisième fil interrompu pour PT100/PTC ou valeurs de l’entrée inférieures aux limites mini
(ex. pour TC avec raccordement incorrect)
Touche fonction F:
Permet d’accéder aux diverses phases de configuration •• Valide la modification des
paramètres programmés et passe au paramètre suivant ou précédent si on appuie en
même temps sur la touche Auto/Man
Acheur SV: indication Consigne de régulation
Indication état des sorties:
OUT 1 (AL 1); OUT 2 (Main); OUT 3 (HB); OUT 4
PROGRAMMATION ET CONFIGURATION
P.V. / S.V.
P.V. / S.V. Mesure (acheur PV)
Consigne de travail (acheur SV) ou valeur sortie
de régulation avec régulateur en manuel
Valeurs sorties de régulation (%)
Consigne
AFFICHAGE NIVEAU 1
Nota: Tous les paramètres qui ne sont pas nécessaires, en raison de la configuration particulière, ne sont pas visualisés.
INF
InP
Out
PAS = 99
Pro
Configurations entrées
Configurations sorties
Configuration matériel
NON
Pour sélectionner le
menu aché, lâcher la
touche.
Pour quitter n‘importe quel
menu, garder la touche F
appuyée.
Pour faire défiler les
menus, garder la touche F
appuyée.
Pour accéder aux
paramètres, appuyer sur la
touche F.
Dans n‘importe quel menu,
en gardant les touches
F + Auto/Man appuyées
pendant
2 s, on passe
immédiatement à
l‘achage de
niveau 1.
Dans n‘importe quel
menu, appuyer sur les
touches Auto/Man + F pour
retourner immédiatement
au paramètre précédent.
PAS
Hrd
U.CA
Menu personnalisé
Mot de passe
Étalonnage utilisateur
Code de protection
Achage informations
CFG
Valeur d’alarme 1
Valeur d’alarme 2
Default: 650
Default: 650
CONFIGURATION DE SOFTWARE
Les régulateurs de températures de Leister Technologies AG sont livre avec une ajustements prédéfinie. Ces
ajustements peuvent être modifié au besoin par l’utilisateur (par exemple: entrée de température, mode de régulation).
Les valeurs du ajustements de base sont notées sous le menu pertinent et sont valent pour tous les CSS-EASY et CSS.
Les KSR-DIGITAL sont programmé dépendant les types de chaue-air et les ajustement peuvent être demandes chez
Leister Technologies AG.
