U.CAL
U.CA
Étalonnage
utilisateur
Val Fonction
1 Sortie analogique (1)
2 Entrée 1 – personnalisée 10V/ 20mA
3 Entrée 1 - capteur personnalisé 60 mV
4 Personnalisée PT100 / J PT100
5 Personnalisé PTC
6 Personnalisé NTC
7 Entrée 2 - personnalisé TA (2)
(1) La sortie analogique en 20 mA est calibrée avec une précision meilleure que 0,2% p.e., procéder à la calibration si
on désire la convertir en sortie 10 V.
(2) La précision en l’absence de calibration est meilleure que 1% p.e., procéder à la calibration uniquement pour des
exigences de précision supérieure
Default: 0

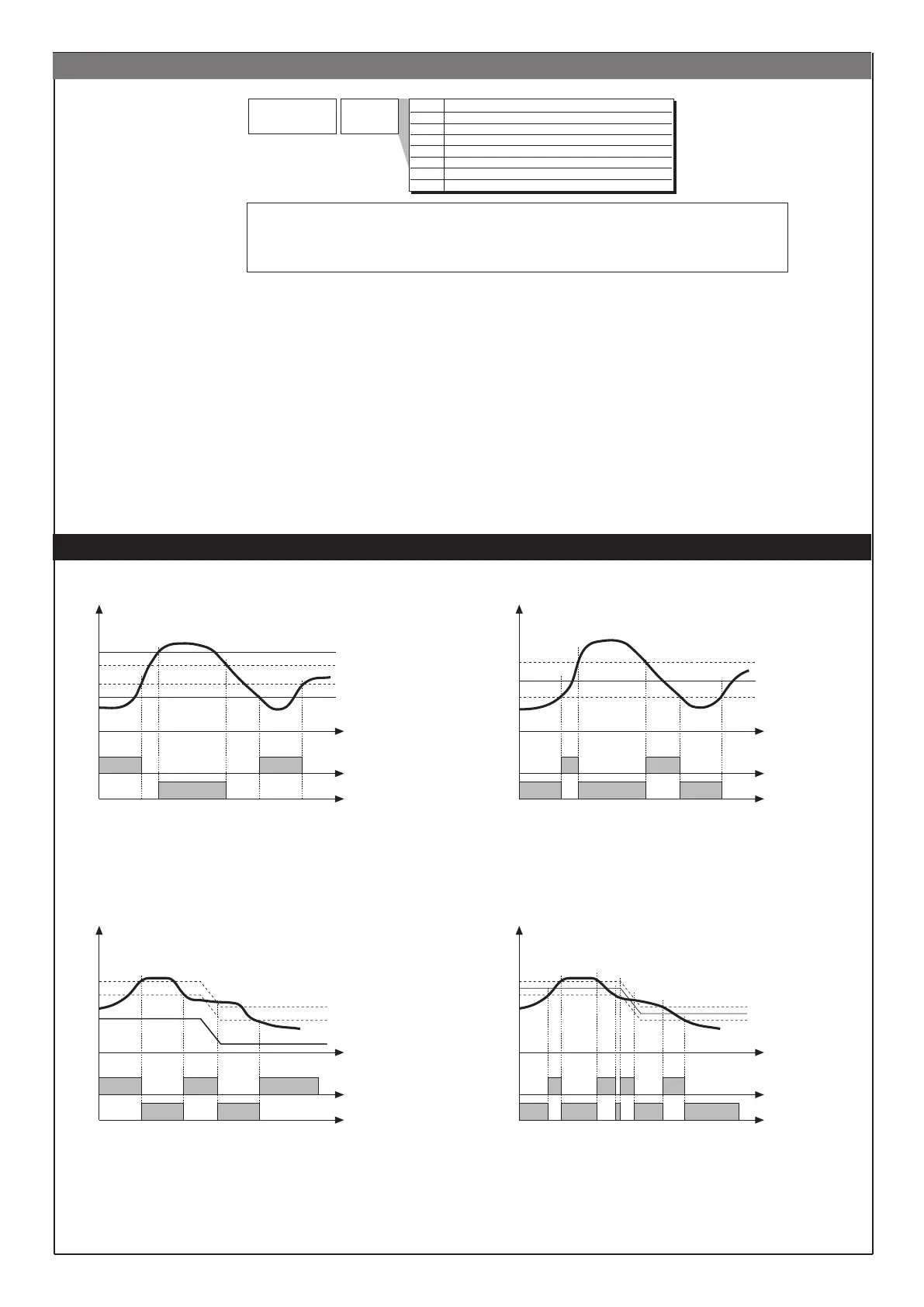

ALARMES
temps
AL1 + Hyst1
AL2 + Hyst2
AL2
AL1
alarme 1
alarme 2
(*)
Pour AL1 alarme absolue inverse (valeur mini) avec Hyst 1 positive, AL1 t = 1
(*) = OFF s’il existe une inhibition à la mise en marche.
Pour AL2 alarme absolue directe (valeur maxi) avec Hyst 2 négative, AL2 t = 0
Pour AL1 alarme absolue inverse symétrique avec hystérésis Hyst 1, AL1 t = 5
Pour AL1 alarme absolue directe symétrique avec hystérésis Hyst 1, AL1 t = 4
* Hystérésis minimum = 2 points d’echelle
Alarme absolue du type normal Alarme absolue du type symétrique
inverse
directe
AL1
AL1 + [ Hyst1 * ]
AL1 - [ Hyst1 * ]
temps
Pour AL1 alarme asservie inverse normale avec hystérésis Hyst 1 négative, AL1 t = 3
Pour AL1 alarme asservie directe normale avec hystérésis Hyst 1 négative, AL1 t = 2
Pour AL1 alarme asservie inverse symétrique avec hystérésis Hyst 1, AL1 t = 7
Pour AL1 alarme asservie directe symétrique avec hystérésis Hyst 1, AL1 t = 6
temps
SP+AL1
SP
inverse
directe
SP+AL1
SP
inverse
directe
temps
Hyst1
Alarme asservie à la consigne du type normal Alarme asservie à la consigne du type symétrique
SP-AL1
