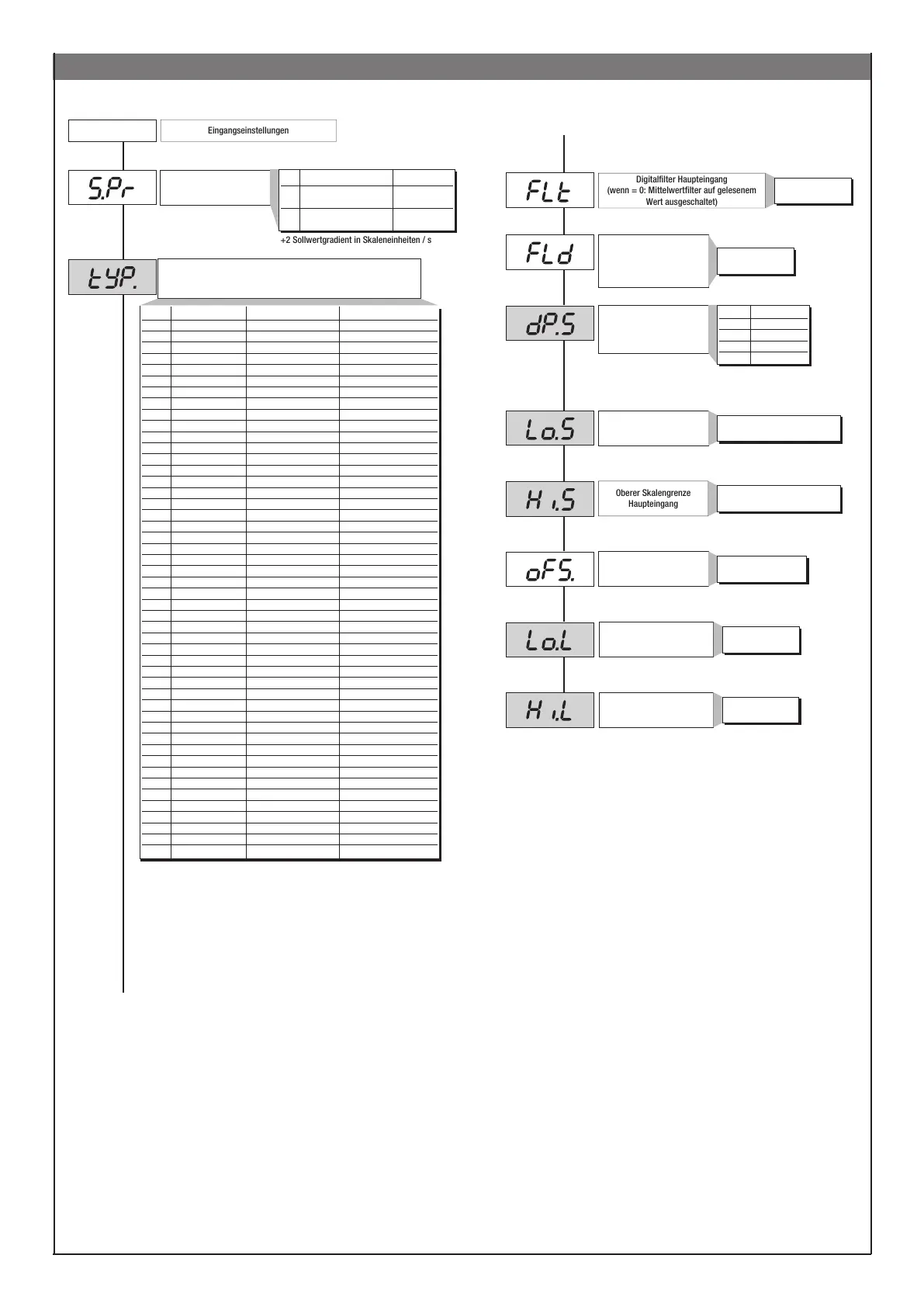

InP Menü
InP
+2 Sollwertgradient in Skaleneinheiten / s
Digitalfilter Haupteingang
(wenn = 0: Mittelwertfilter auf gelesenem
Wert ausgeschaltet)
(*) Bei den Skalen für TC,
Widerstandsthermometer, PTC und
RTC nicht verfügbar.
Digitalfilter auf Anzeige des
Eingangs
Dezimalpunkt für
Haupteingangsskala
Untere Skalengrenze
Haupteingang
Oberer Skalengrenze
Haupteingang
Korrekturoset Haupteingang
0.0 ... 20.0 s
0 ... 9.9
Skaleneinheiten
dP_S Format
0 xxxx
1 xxx.x
2 xx.xx (*)
3 x.xxx (*)
Min. ... Max. der Skala des in tyP
gewählten Eingangs
Min. ... Max. der Skala des in tyP
gewählten Eingangs
-999 ... 999
Skaleneinheiten
Def. externer Sollwert
Val. Typ externer Sollwert Absolut/Relativ
0 Digital Absolut
(über serielle Schnittstelle)
1 Digital relativ zum
(über serielle Schnittstelle) internen Sollwert
Type Fühlertyp Ohne Dezimalpunkt Mit Dezimalpunkt
Sensore: TC
0 TC J °C 0/1000 0.0/999.9
1 TC J °F 32/1832 32.0/999.9
2 TC K °C 0/1300 0.0/999.9
3 TC K °F 32/2372 32.0/999.9
4 TC R °C 0/1750 0.0/999.9
5 TC R °F 32/3182 32.0/999.9
6 TC S °C 0/1750 0.0/999.9
7 TC S ° F 32/3182 32.0/999.9
8 TC T °C -200/400 -199.9/400.0
9 TC T °F -328/752 -199.9/752.0
28 TC CUSTOM CUSTOM
29 TC CUSTOM CUSTOM
30 PT100 °C -200/850 -199.9/850.0
31 PT100 °F -328/156 2 -199.9/999.9
32 JPT100 °C -200/600 -199.9/600.0
33 JPT100 °F -328/1112 -199.9/999.9
34 PTC °C -55/120 -55.0/120.0
35 PTC °F -67/248 -67.0/248.0
36 NTC °C -10/70 -10.0/70.0
37 NTC °F 14/158 14.0/158.0
38 0...60 mV -1999/9999 -199.9/999.9
39 0...60 mV
kundenspez. Linearisierung
kundenspez. Linearisierung
40 12...60 mV -1999/9999 -199.9/999.9
41 12...60 mV
kundenspez. Linearisierung
kundenspez. Linearisierung
42 0...20 mA -1999/9999 -199.9/999.9
43 0...20 mA
kundenspez. Linearisierung
kundenspez. Linearisierung
44 4...20 mA -1999/9999 -199.9/999.9
45 4...20 mA
kundenspez. Linearisierung
kundenspez. Linearisierung
46 0...10 V -1999/9999 -199.9/999.9
47 0...10 V
kundenspez. Linearisierung
kundenspez. Linearisierung
48 2...10 V -1999/9999 -199.9/999.9
49 2...10 V
kundenspez. Linearisierung
kundenspez. Linearisierung
50 0...5 V -1999/9999 -199.9/999.9
51 0...5 V
kundenspez. Linearisierung
kundenspez. Linearisierung
52 1...5 V -1999/9999 -199.9/999.9
53 1...5 V
kundenspez. Linearisierung
kundenspez. Linearisierung
54 0...1 V -1999/9999 -199.9/999.9
55 0...1 V
kundenspez. Linearisierung
kundenspez. Linearisierung
56 200mv..1V -1999/9999 -199.9/999.9
57 200mv..1V
kundenspez. Linearisierung
kundenspez. Linearisierung
58 Cust10 V-20mA -1999/9999 -199.9/999.9
59 Cust10 V-20mA
kundenspez. Linearisierung
kundenspez. Linearisierung
60 Cust 60mV -1999/9999 -199.9/999.9
61 Cust 60mV
kundenspez. Linearisierung
kundenspez. Linearisierung
62 PT100-JPT CUSTOM CUSTOM
63 PTC CUSTOM CUSTOM
64 NTC CUSTOM CUSTOM
Fühlertyp, Signal, Aktivierung der Kundenspezifischen Linearisierung
und Skala des Haupteingangssignals
Zur kundenspezifischen Linearisierung:
- Die LO - Signalisierung geschieht mit Variablen, deren Werte unterhalb von Lo.S oder
des minimalen Kalibrationswerts liegen
- Die HI - Signalisierung geschieht mit Variablen, deren Werte oberhalb von Lo.S oder des
maximalen Kalibrationswerts liegen
Unterer Grenzwert für die
Einstellung des Sollwerts und
der absoluten Alarme
Lo.S ... Hi.S
Oberer Grenzwert für die
Einstellung des Sollwerts und
der absoluten Alarme
Lo.S ... Hi.S
Default: 0
Default: 2
Default: 0.1
Default: 0.5
Default: 0
Default: 0
Default: 1300
Default: 0
Default: 0
Default: 650
9
