77
MONTAŻ
urządzeniu właściwe uziemienie
elektryczne. Pamiętaj o tym, żeby
zamontować krótką końcówkę do bolca
montażowego znajdującego się na tylniej
stronie urządzenia a drugą dłuższą
końcówkę do deski rozdzielczej.

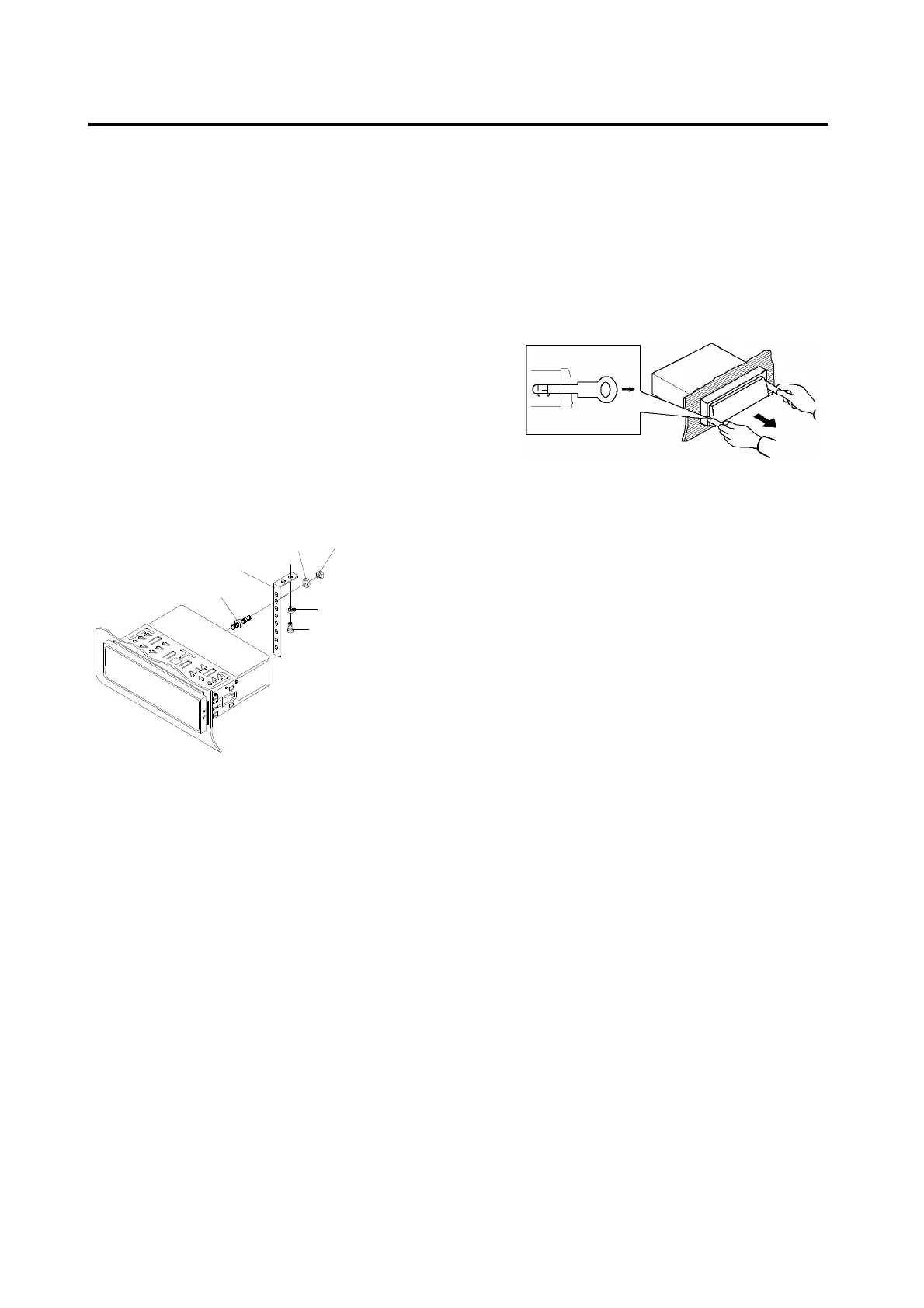

Mounting Bolt – Bolec Montażowy
Metal Strap – Metalowy Pasek
Spring Washer - Podkładka Sprężynowa
Hex Nut - Nakrętka Sześciokątna
Plain Washer - Podkładka Okrągła
Tapping Screw - Wkręt Samogwintujący
Mounting Bolt
Plain Washer
Tapping Screw
Metal Strap
Spring Washer
Hex Nut
8.Podłącz ponownie kabel do ujemnej (-)
końcówki akumulatora pojazdu.
Następnie umieść zewnętrzny ozdobny
panel.
Demontaż urządzenia
1. Upewnij się, że stacyjka jest wyłączona
a następnie odłącz kabel z ujemnej (-)
końcówki akumulatora pojazdu.
2. Zdejmij metalowy pasek
przymocowany na tylniej stronie
urządzenia (jeśli został on
przymocowany).
3. Podnie
ś górną stronę zewnętrznego
ozdobnego panelu a następnie
pociągnij w celu jego wyciągnięcia.
4. Włó
ż oba dołączone klucze do
otworów umieszczonych na środkowej
lewej i prawej stronie urządzenia a
następnie wysuń urządzenie z tablicy
rozdzielczej.
MONTAś TYLNEJ KIESZENI DIN
(Metoda B)
Jeśli posiadany pojazd jest marki Nissan
lub Toyota, kieruj się niniejszymi
instrukcjami dotyczącymi montażu.
Użyj otworów na śruby oznaczonych literą
T (Toyota), N (Nissan) umieszczonych na
bocznych stronach urządzenia, aby
przymocować urządzenie do fabrycznych
wsporników montażowych radia, które
dołączone zostały wraz z pojazdem.
Side View showing Screw Holes mrked T,
N - Widok z boku pokazujący Otwory na
Śruby oznaczone literami T, N
Factory Radio Mounting Bracket –
Fabryczny Wspornik Montażowy Radia
Screw – Śruba
Screw – Śruba
Hook – Uchwyt
Dashboar or Console – Tablica
Rozdzielcza lub KonsolaI
