Lenze E94AZHN0026 - Esempio DI Cablaggio

4 Installazione elettrica
Esempio di cablaggio
EDK94AZHN26 DE/EN/FR/ES/IT 1.0
102

H1_E_INST−−−−(DUMMYSEITEVOR)−−−

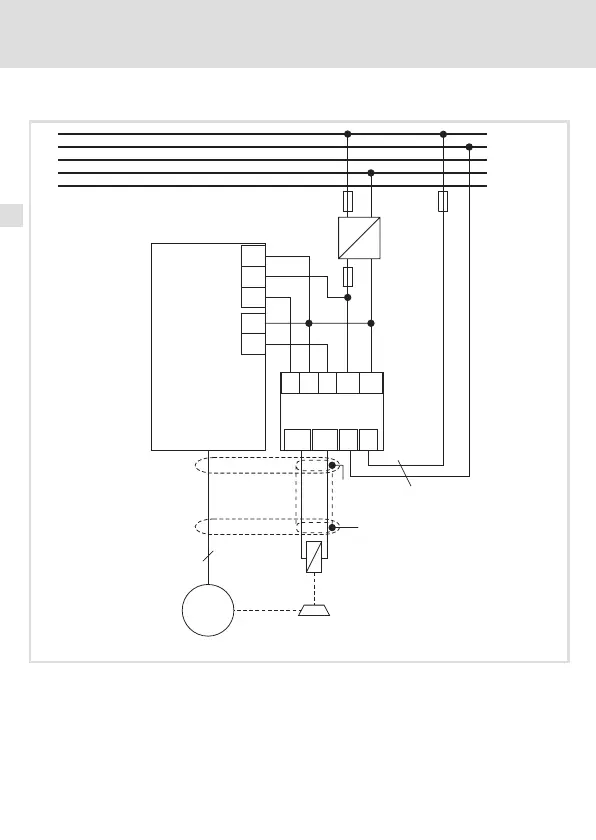

Esempio di cablaggio
L1
L2
L3
N
PE
F10
BD1 BD2
M
3~
≤
2.5 mm²
E94AxxExxx4
L2/N
"
=
~
DI GI
DO
24V
GND
DIx
GI
DOx
24O
GO
X4
X5
3
+
-
X107
X117
L1
"
...
E94AZHN0026
E94AZH017−B
F10 Protezione linea freno di stazionamento del motore
Per la selezione del fusibile, osservare le norme relative alla protezione del cavo.
E94A... Componenti della serie 9400

Schermatura HF con collegamento a PE ad ampia superficie
