Elektrische Installation 3
EDK2173DB DE/EN/FR 5.1
11
l
H1_E_INST−2177_Beleg_Sub−D

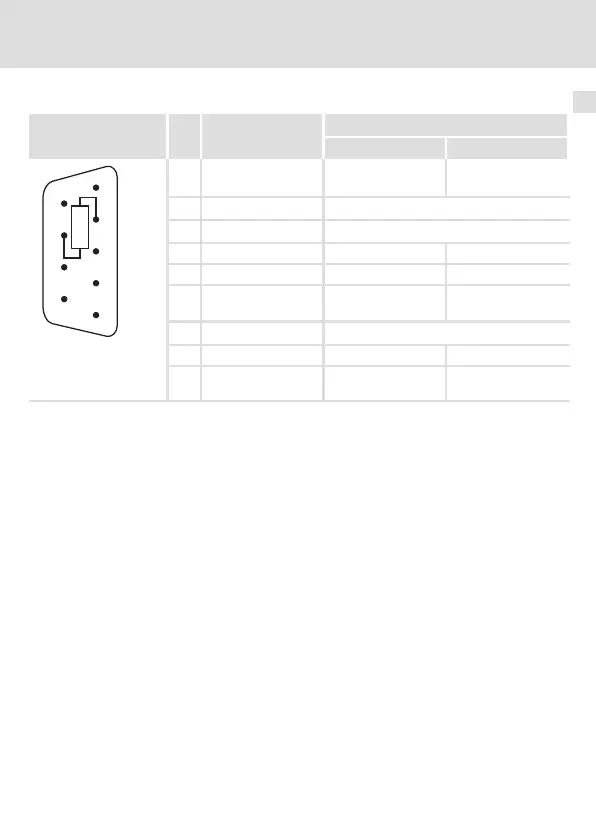

Belegung des Sub−D−Steckers
Ansicht Pin Steckerbelegung
1)
Verbindung herstellen zwischen
Kabellitze Klemmenleiste
120
1
2
3
4
5
6
7
8
9
1 +12V / +5V
nicht belegt
2 CAN−LO
weiß LO
3 CAN−GND
grün GND
4 nicht belegt
5 nicht belegt
6 CAN−GND
nicht belegt
7 CAN−HI
braun HI
8 nicht belegt
9 +12V / +5V
nicht belegt
1)
Im mitgelieferten Sub−D−Stecker ist ein Abschlusswiderstand von 120 integriert.
Der Sub−D−Stecker entspricht der Empfehlung DS 102−1 von CiA.
