Elektrische Installation
Grundgeräte im Leistungsbereich 0,37 ... 11 kW
Motoranschluss
5
63
EDKVS9332X DE/EN/FR 8.0
PE PE
UUVVWW
T1 T1T2 T2
U, V, W
T1, T2
0.5...0.6 Nm
4.4...5.3 lb-in
U, V, W
T1, T2
0.5...0.6 Nm
4.4...5.3 lb-in
2233
1
1
00
9300std011

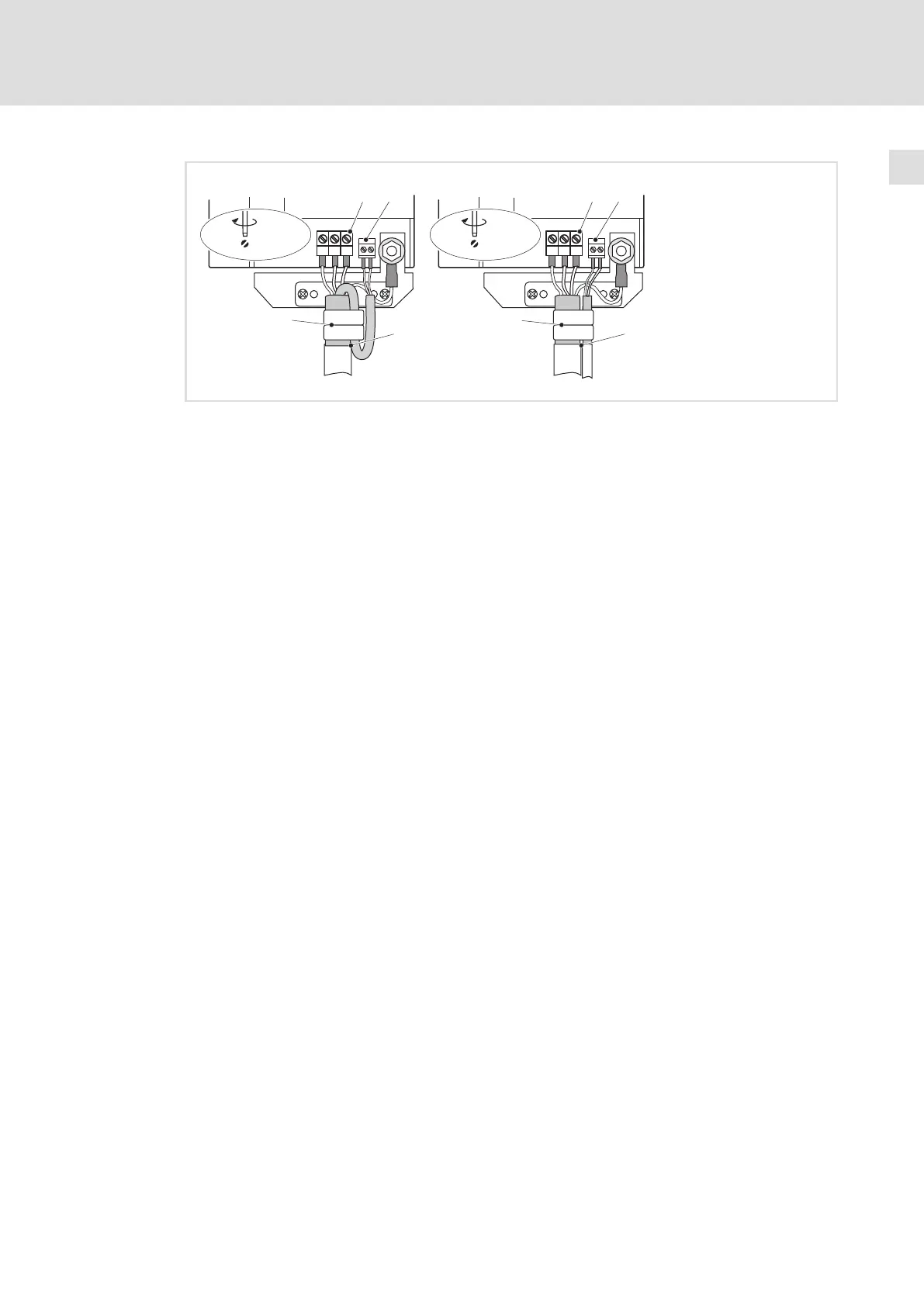

Abb. 5−6 Motoranschluss mit Kaltleiter (PTC) oder Thermokontakt (Öffner)
Anschluss Motor mit Lenze Systemleitung mit integrierter Steuerleitung für die
Motortemperatur−Überwachung
Schirmblech
Gesamtschirm und Schirm der Steuerleitung für die Motortemperatur−Überwachung mit
den Laschen festklemmen. Ggf. mit Kabelbinder fixieren.
Anschluss Motorleitung und separate Steuerleitung für die
Motortemperatur−Überwachung
Schirmblech
Schirm der Motorleitung und Schirm der Leitung für die Motortemperatur−Überwachung
mit den Laschen festklemmen. Ggf. mit Kabelbinder fixieren.
U, V, W
Anschluss Motorleitung
Auf richtige Polung achten. Max. Länge der Motorleitung beachten. Bei flexiblen Leitungen
Aderendhülsen verwenden.
Max. anschließbarer Leitungsquerschnitt: 4 mm
2
, mit Stiftkabelschuh > 4 mm
2
T1, T2 für Motortemperatur−Überwachung
Anschluss Leitung für Kaltleiter (PTC) oder Thermokontakt (Öffner)
