4
Installation électrique

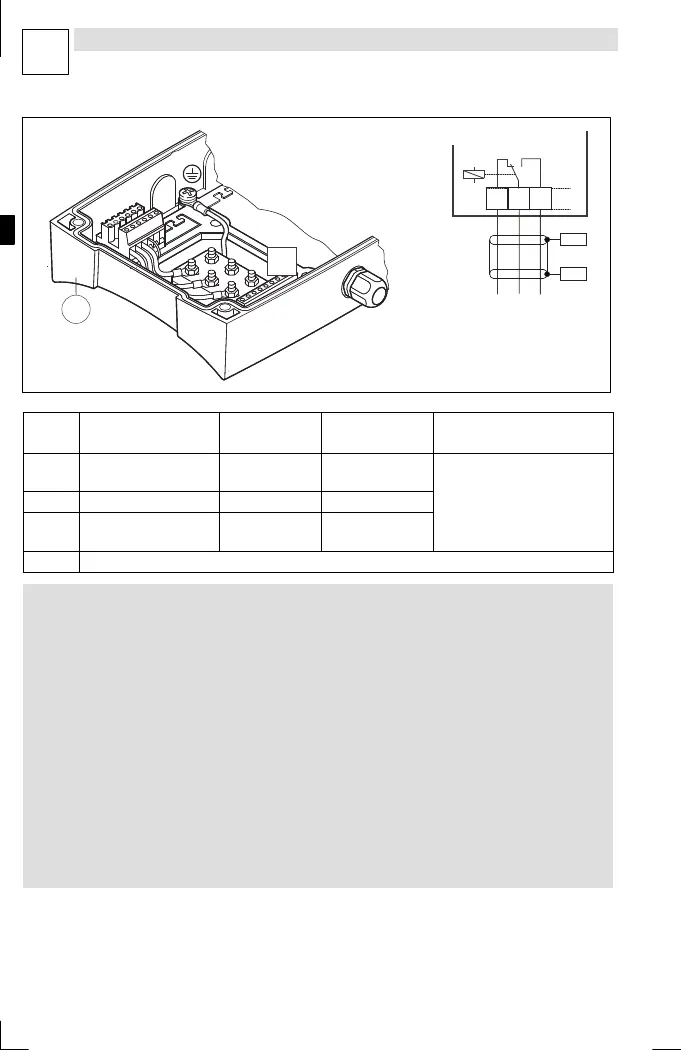

Raccordement sortie relais
EDK82MV371 DE/EN/FR 6.0
L
160
Fig. 33
X1
PES
PES
1a
8200 motec
K11 K12 K14X1
8200mot058
Fonction Position relais
commutée
Message
(réglage Lenze)
Spécifications techniques
X1/K11 Sortie relais (contact à
ouverture)
Ouvert Défaut TRIP
250 V/3 A CA
24 V/2 A CC ... 240 V/0,22 A CC
X1/K12 Contact central relais
X1/K14 Sortie relais (contact à
fermeture)
Fermé Défaut TRIP
PES Raccordement HF via connexion avec PE par surface importante
) Nota !
l Utiliser des câbles blindés pour la transmission des signaux
de commande et prévoir un raccordement HF via connexion
par PE.
l Pour la commutation du réseau, des câbles non blindés sont
suffisants.
l En cas de charge inductive ou capacitive, prévoir
impérativement des mesures de protection afin de protéger
les contacts relais !
l La durée de vie du relais dépend du type de la charge
(ohmique, inductive, capacitive) et de la capacité de
commutation.
l Le message affiché peut être modifié en C0008 ou C0415/1.
