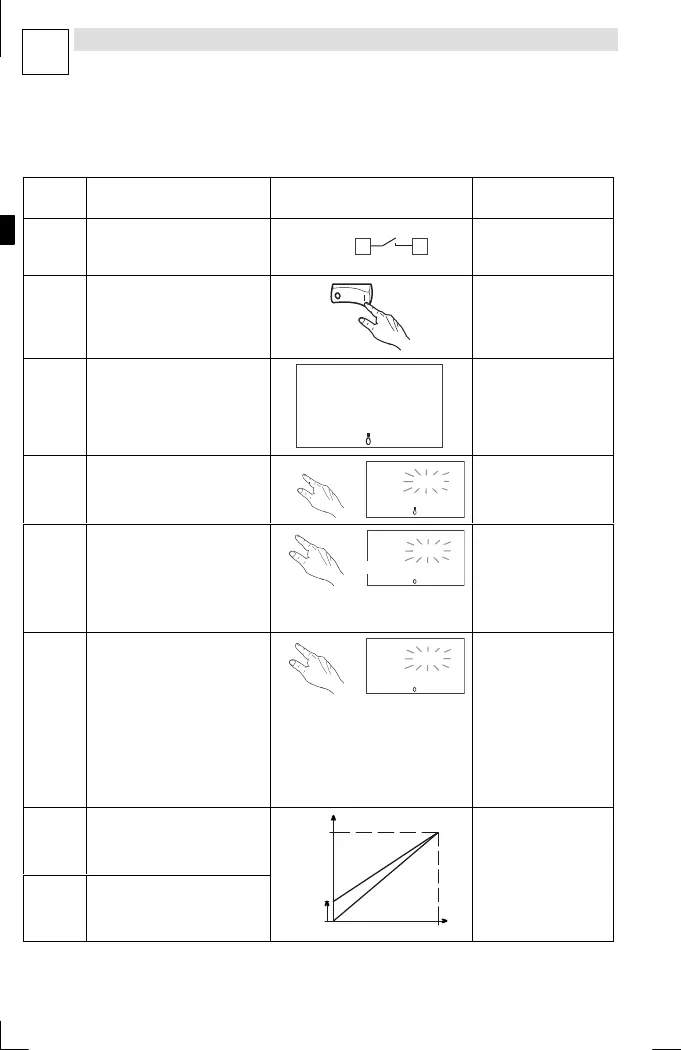

Lenze Motec 8200 - Fonctionnement en U;F Avec Courbe Linéaire

7
Mise en service
Fonctionnement en U/f avec courbe linéaire
EDK82MV371 DE/EN/FR 6.0
L
168
La description ci−dessous est valable pour les variateurs de vitesse dotés
d’un module de fonction E/S standard et d’un moteur triphasé asynchrone
de puissance correspondante.
1. Raccorder le clavier de
commande.
2. S’assurer que le blocage
variateur est activé après la mise
sous tension.
misc001
20 28
X3
}
Borne X3/28 = BAS
3. Mettre sous tension.
ON
misc002
4. Au bout de 2 s env., le clavier de
commande se trouve en mode
d’affichage Disp" et indique la
fréquence de sortie (C0050).
000
000
abcd e
 mno
p
qr
Hi
Hz
Lo
1
j gfkih PS 
0050
Le menu USEr est
activé.
5. Passer au mode  pour
pouvoir procéder aux réglages de
base de l’entraînement.
000
000
a bcd e
 mno
p
qr
Hi
Hz
Lo
1
j gfkih PS 
0050
z
y
wx
La mention 0050
clignote.
6. Adapter la plage de
tension/courant pour le réglage
de la consigne analogique
(C0034).
Réglage Lenze : −0−,
(0 ... 5 V/0 ... 10 V/0 ... 20 mA)
z
y
wx
0
000
abcd e
 mno
p
qr
Hi
Lo
1
j gfkih PS 
0034
Positionner correctement
les interrupteurs DIP sur
le module E/S standard
(voir les instructions de
montage du module E/S
standard).
7. Adapter la configuration des
bornes au câblage (C0007).
Réglage Lenze : −0−, c’est−à−dire
E1 : JOG1/3 sélection de
consignes fixes
E2 : JOG2/3
E3 : freinage courant continu
frein CC
E4 : sens horaire/antihoraire
CW/CCW
z
y
wx
0
000
a bcd e
 mno
p
qr
Hi
Lo
1
j gfkih PS 
0007
8. Régler la fréquence de sortie
minimale (C0010).
Réglage Lenze : 0,00 Hz
0 %
[f]
100 %
C0011
C0010
9. Régler la fréquence de sortie
maximale (C0011).
Réglage Lenze : 50,00 Hz
